Распиновка кулера: подключение 3 pin и 4 pin вентилятора

Основные ошибки при установке охлаждения

Важно знать, как правильно поставить кулеры в системном блоке. Неправильно работающая система охлаждения может быть неэффективной, или, наоборот, создавать условия для быстрого перегрева

Самое главное здесь – в какую сторону дует кулер корпуса.

Установлен лишь задний вентилятор, работающий на «вдув». При этом выходящий из блока питания теплый воздух тут же подаётся снова внутрь и движется по тому же кругу наружу. В нижней части корпуса циркуляции вообще не создаётся, и там всё нагревается.
Установлен только передний вентилятор, который работает на «выдув». Так в корпусе будет создаваться пониженное давление, и быстро накопится очень много пыли. Отвод тепла не будет происходить, поэтому всё будет перегреваться, и компьютер постоянно будет держать кулеры на максимальных оборотах, так что ещё и шум будет намного больше.
Задний кулер вдувает воздух, а передний – выдувает. Это ненормально хотя бы потому, что тёплый воздух поднимается вверх, и его поток нельзя эффективно направить вниз. Поэтому эффект будет таким же, как в предыдущем пункте.
Оба кулера вдувают внутрь. В корпусе создаётся избыточное давление, вентиляторы работают на износ, а пользы, естественно, нет.
Оба кулера выдувают. Это самая опасная ситуация, так как в корпусе создаётся пониженное давление, нарушается циркуляция воздуха, и все компоненты компьютера очень быстро перегреваются.

Как видите, очень важно, какой стороной установлен кулер. Стоит его перевернуть, и он начнёт дуть не в ту сторону

Поэтому это всегда надо проверять. Правильная установка вентиляторов в корпус ПК – верхний задний должен выдувать воздух, а нижний передний – вдувать. Тогда циркуляция его будет естественной и правильной, а система охлаждения будет работать максимально эффективно.

Как смазать кулер

Прежде, чем наносить графитную смазку на поверхности подшипника кулера нужно салфеткой, смоченной любым растворителем, удалить старую смазку и продукты износа подшипника, особенно тщательно из отверстия втулки подшипника. Тонким слоем на трущиеся части подшипника кулера наносится свежая графитная смазка, и кулер собирается в обратном порядке.

Если этикетка порвалась или не хочет прилипать, то скорее всего на поверхность корпуса кулера попала смазка. Нужно удалить ее растворителем. Если наклейка порвалась или клейкий слой потерял клеящие свойства, то вместо нее можно наклеить скотч, чтобы защитить подшипник от попадания пыли.

Графит сам по себе является смазкой потому, что его кристаллы чешуйчатые и плотно покрывают поверхность тонким слоем. Масло выполняет скорее связующую графит функцию. Нанесение самостоятельно изготовленной графитной смазки на изнашивающиеся поверхности подшипника, в сочетании синтетического машинного масла и графита обеспечит длительный срок работы кулера без замены и технического обслуживания.

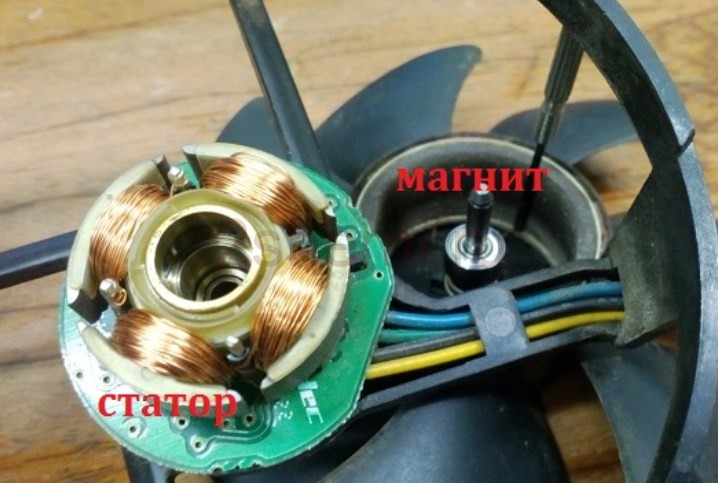

Устройство и ремонт кулера ПК

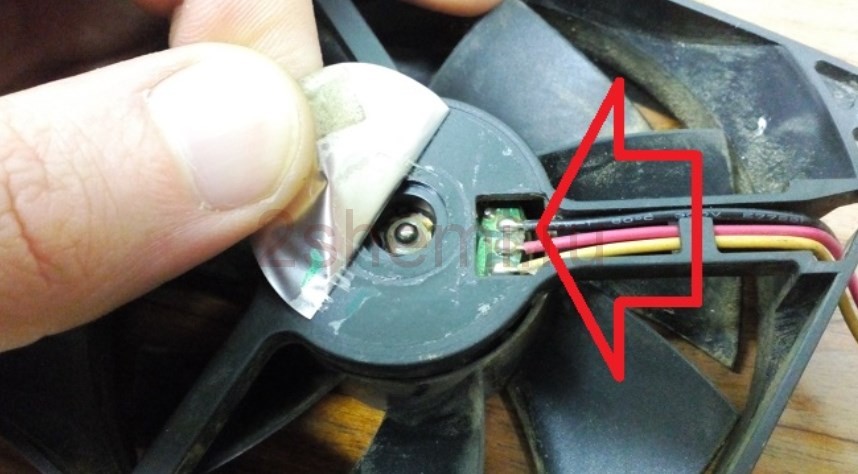

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

Привет, друзья! Как вы знаете, чем мощнее комплектующие установлены на компьютер, тем сильнее они будут нагреваться. При сборке хорошего игрового компа, придется позаботиться об эффективной системе охлаждения, дабы исключить перегрев оборудования. Это справедливо и в случае если подключить SSD и HDD в одном компьютере.

p, blockquote 1,0,0,0,0 —>

Сегодня можно выбирать из множества вариантов, в том числе и поставить водяное охлаждение. Однако в любом случае, в том числе и при плановом апгрейде, все кулеры придется запитать.

p, blockquote 2,0,0,0,0 —>

Лучше сделать это от материнской платы, чтобы иметь возможность мониторить количество оборотов и при необходимости изменять его с помощью специального софта. Кроме того, управлять режимом работы RGB кулера и менять интенсивность освещения, можно только при подключении этой детали к материнке.

p, blockquote 3,0,0,0,0 —>

Сегодня я расскажу сколько можно подключить вентиляторов вообще, а также как подключить кулер к материнской плате если нет свободных разъемов. Вы найдете в этой инструкции полезные советы и практические рекомендации.

p, blockquote 4,0,1,0,0 —>

Основные параметры кулера

Главным требованием, которое предъявляется к кулеру, является его способность осуществлять эффективное охлаждение центрального процессора. Как правило, для определения эффективности работы кулера используют такой параметр, как тепловое или термическое сопротивление. Этот параметр определяет количество градусов, на которое повысится температура процессора, при выделении им ватта тепловой энергии. Из этого можно понять, что чем ниже термическое сопротивление кулера, тем лучшую охлаждающую способность он имеет, и, как следствие, тем ниже будет температура кристалла процессора, на который он установлен. Стоит правда, иметь в виду, что кулер, имеющий высокое термическое сопротивление, не обязательно является низкокачественным, он просто может быть рассчитан на процессор с относительно низким тепловыделением.

Однако термическое сопротивление не является единственным критерием, характеризующим эффективность и качество кулера. Также хороший кулер должен по возможности обладать следующими свойствами:

Совместимость c большим количеством типов процессоров.
Наличие надежного и легко снимающегося крепления к процессору.
Высокая износостойкость и долговечность.
Низкий уровень вибрации и шума.
Небольшие габариты и малый вес.

Также при выборе кулера следует обратить внимание на то, поддерживает ли он регулировку скорости вращения в зависимости от нагрузки процессора. Эта возможность позволяет значительно снизить уровень шума, производимого вентилятором кулера

На данный момент большинство кулерных вентиляторов оснащено подобной функцией.

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

Наиболее часто рассматриваемая проблема наблюдается у вентилятора CPU, поэтому прежде всего рассмотрим самые распространённые причины и методы их устранения. Чаще всего дело может быть в том, что ваш процессор банально не греется до температур, при которых требуется активное охлаждение: к примеру, многие бюджетные решения даже в относительно сложных задачах могут не греться выше 40-50 градусов, и это в принципе нормально. Если же мы говорим о профессиональных или игровых решениях, то тут приемлемы значения и свыше 60 в простое или при небольшой нагрузке. Чтобы узнать точно, рекомендуется проверить текущее специальным мониторинговым ПО, например, AIDA64, и только при обнаружении проблемы можно приступать к активным действиям.

После установки приложение откройте пункты меню «Компьютер» – «Датчики» и проверьте температуры на позициях «ЦП» и «ЦП 1/Ядро 1 (2, 3…)».

Способ 1: Проверка параметров BIOS

Для начала стоит убедиться, что микропрограмма платы корректно настроена, и только затем переходить к более сложным случаям.

Войдите в BIOS/UEFI – для выполнения этой операции доступно несколько методов, описанных в руководстве далее.

Как запустить вентилятор от батарейки

Источники питания электронной аппаратуры, импульсные и линейные регуляторы. Топологии AC-DC, DC-DC преобразователей (Forward, Flyback, Buck, Boost, Push-Pull, SEPIC, Cuk, Full-Bridge, Half-Bridge). Драйвера ключевых элементов, динамика, алгоритмы управления, защита. Синхронное выпрямление, коррекция коэффициента мощности (PFC)

5 часов назад
Тема: Вопрос по soft stsrt в фазовом контроллере UCC2…
От: ball

Организация обратных связей в цепях регулирования, выбор топологии, обеспечение стабильности, схемотехника, расчёт
1 марта

Тема: Токовая ОС

От: Cyrus Smith

Первичные и Вторичные Химические Источники Питания

Li-ion, Li-pol, литиевые, Ni-MH, Ni-Cd, свинцово-кислотные аккумуляторы. Солевые, щелочные (алкалиновые), литиевые первичные элементы. Применение, зарядные устройства, методы и алгоритмы заряда, условия эксплуатации. Системы бесперебойного и резервного питания

9 апреля

От: Plain

Высоковольтные Устройства — High-Voltage

Высоковольтные выпрямители, умножители напряжения, делители напряжения, высоковольтная развязка, изоляция, электрическая прочность. Высоковольтная наносекундная импульсная техника

3 марта

От: Neuromantix

Электрические машины, Электропривод и Управление

Электропривод постоянного тока, асинхронный электропривод, шаговый электропривод, сервопривод. Синхронные, асинхронные, вентильные электродвигатели, генераторы

4 апреля

От: Lomax

Технологии, теория и практика индукционного нагрева

2 апреля

От: fpga_student

Охлаждение компонентов, систем, корпусов, расчёт параметров охладителей

17 марта

От: korotaev

Моделирование и Анализ Силовых Устройств – Power Supply Simulation

Моделирование силовых устройств в популярных САПР, самостоятельных симуляторах и специализированных программах. Анализ устойчивости источников питания, непрерывные модели устройств, модели компонентов

30 марта

От: ViKo

Компоненты Силовой Электроники — Parts for Power Supply Design

Силовые полупроводниковые приборы (MOSFET, BJT, IGBT, SCR, GTO, диоды). Силовые трансформаторы, дроссели, фильтры (проектирование, экранирование, изготовление), конденсаторы, разъемы, электромеханические изделия, датчики, микросхемы для ИП. Электротехнические и изоляционные материалы.

Во вторник в 14:50

От: ded2016

На что нужно обращать внимание при выборе корпусного вентилятора

Размер корпусного вентилятора. Вы должны выбирать «вертушку» исходя из размера вашего корпуса, а точнее, судя по тому, какое место для него предназначено. Обычно стандартный размер (он же является диаметром вентилятора) для ПК равен 120 мм, что является всем привычной нормой. Однако существуют и более крупные и мелкие варианты. Так что дабы не купить вентилятор, который вам не подходит идеально в плане размера, лучше заранее ознакомьтесь с тем, какой именно будет соответствовать вашему корпусу.
Скорость вращения вентилятора. Чем большее количество оборотов в минуту совершает вентилятор, тем лучше осуществляется охлаждение. Однако если вы гонитесь в первую очередь именно за тишиной, то большое количество оборотов могут вам не прийтись по вкусу, ведь чем их больше, тем больше шума.
Уровень шума. Среднее значение работы вентилятора для корпуса составляет от 15 до 25 Дб. И если при 15 Дб вы практически не будете замечать его жужжания, то при 25-30 шум вертушки будет довольно ощутимым. Конечно, некоторые модели позволяют самостоятельно регулировать скорость вращения, а следовательно, и уровень шума, но об этом чуть позже.
Воздушный поток. Если коротко, то данный показатель даёт нам понять, какой именно объём воздуха тот или иной вентилятор способен «перегонять» через себя за определённую единицу времени. Как правило, показатель воздушного потока измеряется в cfm — кубический фут в минуту. Так что и брать за основу единицы времени будем именно одну минуту. И да, здесь тоже всё просто — чем больше показатель cfm, тем кулер лучше.
Тип подшипника. Всего различают 4 вида: подшипник скольжения (очень тихий, но крайне недолговечный); шарикоподшипник (очень долговечный, но шумный); гидродинамический (существенно улучшенная версия подшипника скольжения, которая идеальна в плане цены, уровня шума и долговечности); подшипник с магнитным центрированием (самый лучший подшипник из всех, но его цена неоправданно огромна).
Тип подключения. Последний критерий, который стоит учитывать. На сегодняшний день существует три типа подключения, а именно 3-pin, 4-pin и Molex. Но в чём же их отличие друг от друга? В том, что 3-pin и 4-pin подключаются напрямую к материнской плате, в то время как Molex соединён непосредственно с блоком питания. Преимущество подключения через 3-pin заключается в том, что мы можем регулировать скорость работы нашего вентилятора за счёт изменения напряжения.4-pin в этом плане ещё лучше, ведь такие корпусные вентиляторы способны сами выстраивать нужную скорость работы, которая будет наиболее оптимальна для системы в конкретный момент. Благодаря такому типу подключения ваша вертушка будет работать максимально тихо, если вы не используете ПК для решения каких-либо сложных задач, что очень здорово. Ну и в конце концов — Molex. Этот тип подключения по праву считается самым простым во всех смыслах. Из-за того, что в таком случае вентилятор для корпуса подключается напрямую к блоку питания, он всегда будет работать на максимальной скорости. И да, с одной стороны, это хорошо, ведь в таком случае охлаждение будет на достойном уровне, но с другой стороны, уровень шума будет довольно высоким, и мы не сможем совершенно никак его отрегулировать.

Основные характеристики вентиляторов

Статическое давление — напор воздуха, создаваемый вентилятором. Зависит от его конструкции и скорости вращения крыльчатки. Чем выше этот показатель, тем лучше работает вентилятор в условиях большого сопротивления (например, при прокачке воздуха через мелкоячеистый радиатор).

Воздушный поток (CFM) — количество прокачиваемого воздуха. Исторически сложившиеся единицы измерения — кубические футы в минуту. Эффективную работу показывают устройства с CFM больше 50.

Скорость вращения (RPM) — количество оборотов в минуту. Чем больше, тем выше производительность (и шум). У большинства моделей не превышает 2000.

Широтно-импульсная модуляция (ШИМ, или PWM) — автоматическая регулировка оборотов вентилятора с помощью материнской платы. Требует разъема 4 pin. Провести точную настройку можно с помощью специальных фирменных утилит.

Толщина вентилятора — обычно составляет около 25 мм. Для небольших корпусов (HTPC) выпускаются более тонкие версии, однако их эффективность ниже ввиду более слабого статического давления и CFM.

Тип подшипника — важная характеристика, от которой зависит ресурс и уровень создаваемого шума. В современных моделях можно встретить несколько видов: от самого дешевого подшипника скольжения (с низким ресурсом) до самых дорогих и редких керамического подшипника качения и подшипника с магнитным центрированием. Золотой серединой по ресурсу, цене и шуму являются вертушки с гидродинамическим подшипником.

Уровень шума — измеряется в дБА. Значение, комфортное для человеческого уха, не должно превышать 30 дБА. Больше вентиляторов — не значит шумнее. Чаще всего дело обстоит наоборот, особенно если вентиляторами управляет материнская плата, контролирующая температуру компонентов.

Выбираем вентиляторы для корпуса

Измерение посадочных мест под вентиляторы

После того как вы определились с размерами вентиляторов, нужно выбрать их правильный размер. Дело в том, что размер кулера влияет на его производительность и уровень шума, который он производит. Чем больше кулер, тем больше воздуха он может через себя пропустить за единицу времени и тем тише он работает. Поэтому не стоит экономить и всегда нужно устанавливать самые большие кулеры из тех, что помещаются в корпус вашего компьютера.

Важно понимать, что разные корпуса рассчитаны на использование кулеров разных размеров. Более того, разные места для установки могут быть рассчитаны на разный размер

Например, на передней стороне корпуса могут быть посадочные места размером 140×140 мм, а на задней стороне корпуса 120×120 мм или наоборот. Поэтому перед покупкой нужно изменить посадочные места и определить размер кулеров, которые вам необходимы.

Самый простой и надежный способ измерения посадочных мест для кулеров — это измерение между центрами крепежных отверстий. Замерив эти расстояния, вы сможете определить размер кулера опираясь на значения приведенные ниже.

Расстояние между крепежными отверстиями и размер кулера:

32 мм — 40×40 мм
50 мм — 60×60 мм
71.5 мм — 80×80 мм
82.5 мм — 92×92 мм
105 мм — 120×120 мм
125 мм — 140×140 мм
154 / 170 мм — 200×200 мм

Количество вентиляторов в комплекте

Чаще всего вентиляторы продаются поштучно. При серьезной модернизации системы охлаждения имеет смысл взять комплект под количество посадочных мест в корпусе компьютера, состоящий из нескольких вентиляторов одного типа и от одного производителя.

Максимальный уровень шума (дБ)

Определяет шум от работающего на максимальных оборотах вентилятора. Комфортным считается показатель не выше 35–40 дБ, что соответствует типичной шумовой нагрузке для обычной квартиры днем. Для ночной работы стоит выбрать модель до 25 дБ и ниже.

Тип разъема питания

Самый важный параметр. Если вентилятор некуда подключить, то и толку от него не будет.

2-pin — всего два провода: «+» и «-». Такие вентиляторы обычно ставят в промышленное оборудование, они всегда работают на максимальной скорости;

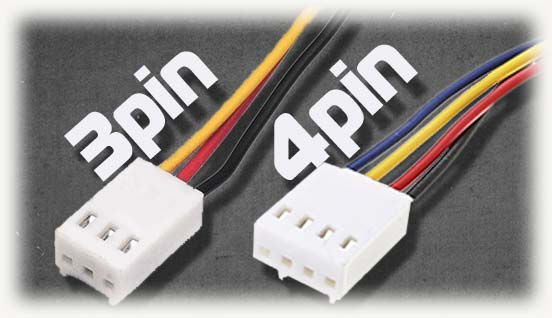

3-pin — ранний компьютерный «стандарт» с третьим проводником, который возвращает информацию о частоте вращения. Такие разъемы можно подключать в 4х-контактные слоты материнской платы без потери функциональности;

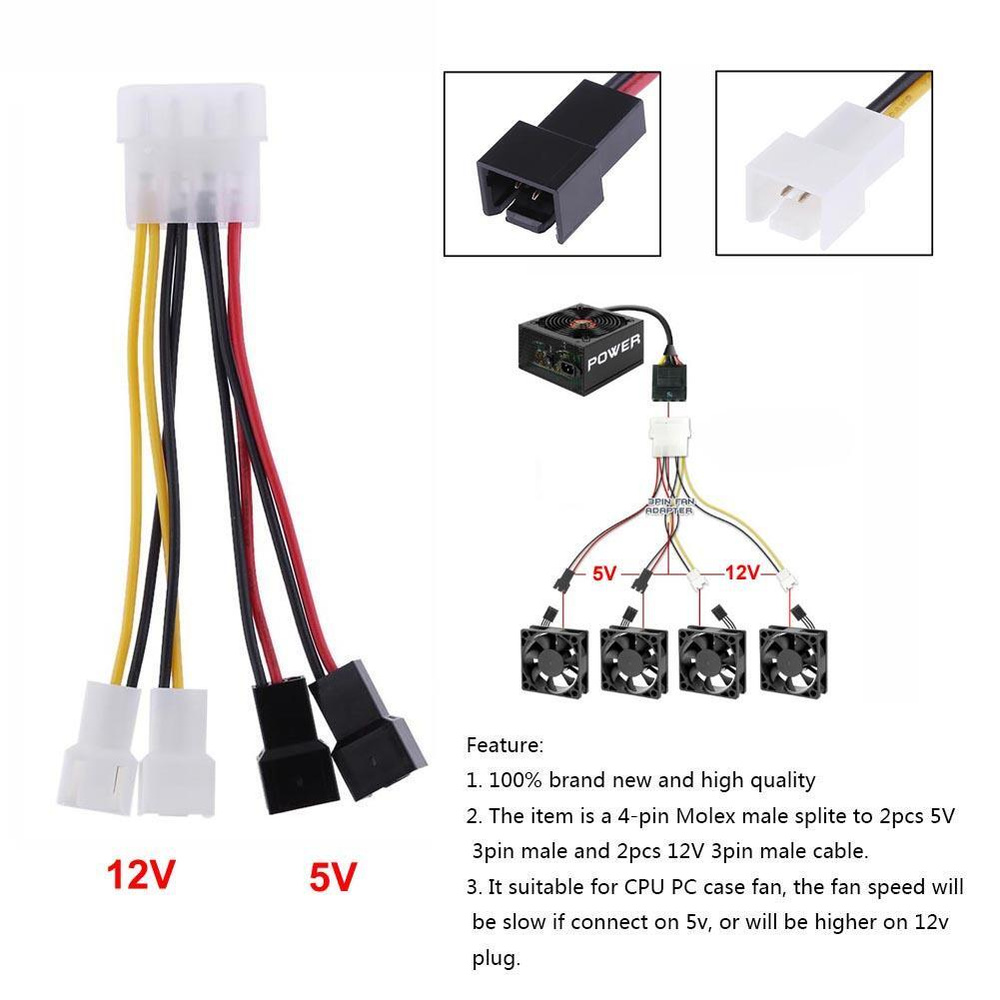

3-pin/Molex — вымирающий вид комбинированного разъема, для подключения либо в коннектор материнской платы, либо к блоку питания ПК, если не хватает разъемов на плате;
4-pin — современный компьютерный «стандарт» с дополнительной информацией от температурного датчика и плавной регулировкой оборотов. Можно подключить к 3х-контактному слоту с потерей регулировки скорости, если плата не поддерживает «совместимый режим»;
4-pin Male/4-pin Female — комбинированный вариант 4х-контактного разъема, который позволяет в один разъем на плате последовательно подключить несколько вентиляторов;
6-pin — вентиляторы с регулируемой подсветкой. Обычно поставляются с набором переходников на случай, если материнская плата не умеет управлять подсветкой;
Molex — устаревающий тип разъема для подключения к блоку питания; В новых моделях БП такие разъемы почти не встречаются;
USB 2.0 (9-pin) — разъем для подключения в «внутреннему» USB на материнской плате. Обычно такие вентиляторы идут в комплекте с контроллером подсветки, который определяется в системе как USB-устройство.

Регулировка оборотов

есть модели без регулировки в принципе. Но часто так говорят и о моделях с разъемом 3-pin, для которых всё же можно задать пониженную скорость вращения в настройках материнской платы;
ступенчатая — те самые 3-pin модели, для которых в настройках материнской платы выбирается одно из трех значений подаваемого напряжения. К ступенчатой регулировке относится и замедляющий резистор, который либо включается кнопкой на корпусе вентилятора, либо вставляется как адаптер между разъемом вентилятора и платы;
автоматическая (PWM) — наиболее распространенный вариант для вентиляторов 4-pin, где скорость автоматически регулируется в зависимости от температуры. График этой зависимости «зашит» в материнской плате и некоторые платы позволяют его настраивать;

Еще вентиляторы поставляются с адаптером, где встроен переменный резистор для плавной настройки скорости. Бывают вентиляторы с выносным термодатчиком, а некоторые модели определяются как USB-устройство и управляются программно.

Можно ли устанавливать два вентилятора последовательно?

Формулировать этот вопрос можно по-разному. Если обрезать коннекторы на проводах и скрутить их последовательно, это в два раза уменьшит напряжение каждого и соответственно скорость вращения. Так подключать можно, если вы знаете, что делаете.

Соединить корпуса вентиляторов вместе по оси вращения для увеличения воздушного потока тоже можно. Но увеличение производительности в данном случае сомнительно. В теории производительность увеличивается на 20-30% при 2-х последовательно соединенных. На практике рекомендую купить более мощный вентилятор или подключить имеющиеся параллельно. Это легко, учитывая множество переходников в магазинах.

3-х пиновый слот на материнской плате

Для начала немного о разъемах, которые вы можете найти на системной плате. Основной, который есть на любой материнке, маркируется CPU FAN и всегда используется для подключения процессорного охладителя. Без такого охлаждения ЦП будет быстро перегреваться, а компьютер аварийно отключаться.

В зависимости от модели на системной плате могут быть и другие разъемы, от которых можно запитать корпусные кулера (как вариант, можно подключать корпусной к блоку питания ПК, на что обычно и ориентируются производители). Обычно такие коннекторы маркируются надписью SYS FAN.

Отличие 2-х и 3-х пиновых крыльчаток в наличии дополнительного кабеля.

Однако такую конструкционную особенность имеют не все вентиляторы — многие из них, особенно бюджетные модели, лишены необходимого датчика и дополнительного желтого кабеля. Аналогично и на материнской плате в зависимости от бренда и модели могут быть слоты дополнительного питания от 2 до 4 пинов.

Теперь расскажу, как можно «сколхозить» адаптер своими руками. Вам потребуется нерабочий 3-пиновый вентилятор, от которого вы возьмете коннектор с небольшими кусочками провода. Дальше нужно их спаять, отрезав старый разъем у кулера: черный к черному, красный красному. И не забудьте об изоляции!

А вообще, в любом магазине можно найти, выбрать и купить новый кулер на 3 контакта(ценники все равно не высокие).

Виды и назначение вентиляторов для ПК

Самыми мощными источниками тепла внутри корпуса ПК являются центральный процессор на материнской плате и графический процессор на видеокарте. Для них устанавливаются отдельные вентиляторы, конструктивно объединенные с теплоотводящими радиаторами. Такую систему обычно называют кулером (в отличие от корпусного вентилятора), хотя в англоязычной технической литературе такого термина нет. Там он называется Heatsink and fan.

Блок вентилятор-теплоотвод.

Остальные составляющие ПК все вместе выделяют тепла меньше, и для создания комфортного режима достаточно общей системы отвода нагретого воздуха. Раньше для этого было достаточно одного устройства, нагнетавшего воздух внутрь корпуса. Нагретые воздушные массы выходили через вентиляционные отверстия. Сейчас эффективной считается приточно-вытяжная система. Она состоит из одного или нескольких нагнетающих устройств, и одного или нескольких вытяжных, высасывающих нагретый воздух наружу. Возможности установки одного или нескольких кулеров зависит от конструкции корпуса.

Также вентилятор обычно встроен внутрь БП компьютера. Подключение кулера к блоку питания выполняется в процессе изготовления и при эксплуатации не изменяется. Но в связи с широким распространением стандарта 80 PLUS, в самых дорогих источниках уровней 80+ Platinum и 80+ Titanum электродвигатель с крыльчаткой, как мощный потребитель, все чаще исключается из конструкции устройства. Вместо этого применяются другие меры для отвода тепла.
