Как выбрать блок питания для компьютера

За что отвечает БП в компьютере?

Чтобы выбрать блок питания, необходимо понимать, зачем он нужен. БП – это вторичная система снабжения электрической энергией всех составляющих персонального компьютера. Он выступает в роли системы, которая позволяет функционировать всем узлам машины и имеет барьеры защиты, позволяющие составляющим частям системного блока работать без перебоев и поломок. В нем сосредоточена защита всего электрического ядра компьютера. Постоянную электрическую энергию блок стабилизирует и подстраивает под каждый элемент системы. Это предотвращает быстрый выход из строя ПК. Наличие системы охлаждения позволяет регулировать температуру комплектующих ПК.

Чтобы выбрать качественный источник энергии для компьютера необходимо изучить важные ключевые характеристики, на которые в первую очередь обращают внимание. Помимо обычных БП для компьютера, есть еще лабораторные блоки питания — какой выбрать? Последние практически ничем не отличаются от обычных, но имеют дополнительную защиту от перепадов электричества: регулируемое выходное напряжение, сглаживание пульсаций и т.д

Поэтому выбор зависит от назначения ПК.

Мощность

Это характеристика, которая показывает возможное число подключенных устройств. Если человек не планирует покупать себе большой ПК для игр, то и мощный блок можно не выбирать. В среднем, рабочая станция требует около 300-400 Вт для умеренной работы без торможений с использованием всего потенциала. Этого достаточно, чтобы заниматься работой в текстовых редакторах или просматривать видеоролики.

Для игрового компьютера показатель потребляемого количества энергии существенно возрастает. Для комфортного функционирования на максимальных режимах ПК необходимо от 500 до 700 Вт. Если же в нем присутствует видеокарта последних разработок, то следует выбрать БП, который справляется с нагрузками до 1 кВт. Мощность можно в одиночку посчитать в специальных приложениях. Ее всегда необходимо просчитывать с небольшим запасом. Это обезопасит общую систему компьютера и немного предотвратит нежелательные ситуации.

Для расчета можно воспользоваться онлайн сервисом . Укажите все параметры ПК и нажмите кнопку «Calculate». Вы увидите не только рекомендуемую мощность, но и перечень моделей, из которых можно выбрать подходящую.

Охлаждение

Следует понимать, что БП не только рассчитывает необходимую энергию между всеми элементами компьютера, но и отвечает за охлаждения. Можно выбрать один из двух видов охладительной системы – радиаторная и вентилятор. Не нужно думать, что этим занимается видеокарта. Изначально, за безопасную работу ПК без нагрева отвечал именно источник энергии. Это позже начали выпускать видеокарты с кулерами. Вентиляторы рассчитаны на одну только машину. Радиаторная система охлаждения – это целая схема, работающая на основе конденсаторов, не восприимчивых к высоким температурам. Они способны работать месяцами, и при этом не собирают пыль. Для майнинга лучше выбрать это решение.

Эффективность

Известно, что качественный БП должен работать с высоким коэффициентом полезного действия. В 2007 году источники энергии начали сертифицировать, а все аппараты, в которых КПД ниже 50% и вовсе убрали с рынка. БП должен затрачивать минимум ресурсов и предоставлять максимум результата. Лучше выбрать БП, имеющий КПД не менее 90%. Это не только позволит сэкономить много денег на коммунальных услугах, но и значительно повысит продолжительность жизни ПК.

Пора проверить блок питания с помощью прибора

Если блок питания ожил, переходим к замерам прибором. Выключите блок питания на время. Переведите мультиметр в режим замера постоянных величин напряжения. На каретке прибора это сектор с символами V – :

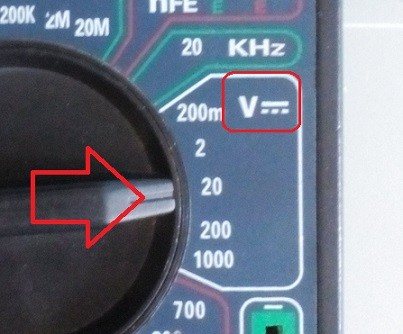

и сразу выставлю предел измерений в 20 вольт:

Откину основных потребителей (диски, дисководы, питание на видеокарту) компьютера от шлейфов питания и сигналов:

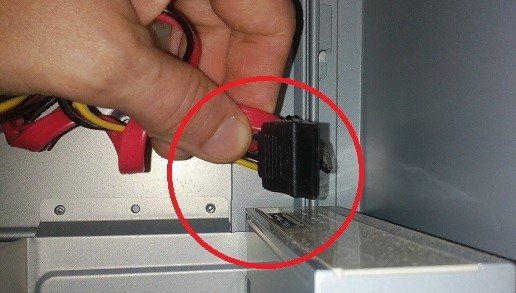

жёсткий диск отключен

А за ним и DVD дисковод:

Включаем компьютер в розетку или клавишей на БП сзади. При включённом блоке питания (кулер в нём закрутился) я проверяю напряжение на выводах 24-х штырькового блока питания 12В. Распиновка блока питания приведена в одноимённой статье. Мы же замкнули провода с номерами 15 и 16. А вот как идёт сама нумерация:

Два (обычно оранжевых по краям) в противоположном от зелёного ряду – 1 и 2. И так далее слева направо. Нумерация следующего ряда также слева направо. Смотрите на фото.

Чёрный щуп прибора надолго вставляем в контакт разъёма чёрного же цвета (это будет контакт 3). Он располагается как раз напротив чёрного контакта 15, занятого скребкой. На языке специалистов это называется “посадить щуп на землю”, его вынимать из разъёма на время проведения замеров вынимать не будем (можете его там зафиксировать, только не переусердствуйте):

Красным щупом прибора мы поочерёдно будем проверять величину выдаваемого напряжения по всем каналам блока (сразу говорю – подопытный блок питания здоров) и начнём с 1-го:

Второй контакт разъёма показывает те же параметры:

Следующий по порядку испытуемый контакт номер 4 – это 5-ти вольтовый. Проверим (не обожгитесь о скребку!):

И так далее. И таким образом, от контакта к контакту, вы должны постепенно сравнить паспортные показания распиновки БП ( см. ссылку выше) с показаниями прибора. То есть, показания мультиметра будут примерно совпадать (с небольшой погрешностью) с показаниями в таблице статьи. Заметьте, что на контакт 3 с контактами 5, 7, 17, 18, 19, 24 прибор реагировать не должен.

ВНИМАНИЕ. Следующим этапом мы попробуем проверить блок питания под нагрузкой

Все проведённые только что замеры будут проводиться аналогично, но уже с подключённым разъёмом к плате. Когда я проводил такие замеры впервые, я отчасти пронумеровал (чтобы не запутаться) провода на разъёме бирками из изоленты. Советую и вам. Все не нужно – заметьте лишь начальную точку и порядок отсчёта. Про показатели напряжения вам напомнит цвет провода.

Драгоценные Ватты…

Если вы выбираете БП для офисного компьютера, то подойдут модели мощностью ± 400 Вт. Для компьютеров среднего ценового сегмента (средней производительности) — 450–500 Вт. Для всех остальных случаев 500–700 Вт будет более чем достаточно. Однако, если планируете поставить, например, две видеокарты в режиме SLI/CROSSFIRE, вполне возможно понадобятся уже БП до 1000 Вт. Опять же, каких-либо четких градаций ни я, ни кто-либо другой вам назвать не сможет, для этого и существуют подобные калькуляторы.

Не стоит также забывать о том, что далеко не все блоки питания указывают на упаковке реальную мощность. Поясню: она бывает номинальная и пиковая, пиковая обозначается английским «PEAK». Обычно в угоду маркетингу указывают как раз последнюю, которая может довольно сильно отличаться в большую сторону от номинальной (та, на которой БП может работать длительное время). Как это узнать? Да очень просто, на самом БП есть наклейка со всеми характеристиками, где, в том числе, есть и этот параметр. Выглядит это вот так:

Линии 12V

12-вольтовые линии, это те, по которым как раз и передается «львиная» доля мощности. Чем больше этих линий, тем лучше. Обычно это количество не выходит за рамки диапазона 1–6 линий. Но наибольший интерес представляет параметр «суммарный ток по линиям 12V», соответственно чем он больше, тем больше будет мощность, идущая от БП к основным потребителям: процессор, видеокарты, жесткие диски. Всю необходимую информацию можно поглядеть на этикетке, опять же.

Коррекция мощности

Очень важный параметр. Если точнее — коэффициент коррекции мощности (PFC). Есть несколько типов БП — с активным PFC (APFC), и с пассивным (PPFC). Коэффициент определяет — насколько эффективно работает БП, иными словами его КПД. У БП с пассивным PFC КПД не может быть больше 80%, а у БП с активным PFC он варьируется в пределах 80–95%. Оставшиеся проценты характеризуют потери энергии на нагрев в процессе преобразования. Если там, где вы живете электроэнергия стоит дорого, тогда рекомендую присмотреться к БП с активным PFC, бонусом к этому вы получите меньший нагрев самого БП, в итоге можно будет сэкономить на охлаждении. Кроме того, БП с активным PFC менее чувствительны к пониженному сетевому напряжению — если вдруг в сети напряжение станет меньше 220В, то БП не отключит питание компьютеру.

Сертификат 80 PLUS

Наличие данного сертификата как раз показывает, насколько эффективно БП может работать, то есть указывает на его КПД. Есть несколько видов данных сертификатов, самые распространенные: 80 plus bronze, silver, gold. Лучше выбирать БП с сертификатом не ниже 80 PLUS Bronze, поскольку все остальные стоят уже на порядок дороже. Еще, высокий КПД просто необходим на крупных предприятиях, где количество компьютеров исчисляется сотнями, в таких масштабах даже пусть небольшая экономия электроэнергии на каждом конкретном компьютере в итоге принесет ощутимые деньги.

Защита от короткого замыкания

Должна быть в обязательном порядке, во избежание…Также необходима защита от перегрузки — когда ток на выходе БП слишком большой, для того, чтобы не сгорели комплектующие компьютера. Защита от перенапряжения тоже не помешает — когда напряжение на выходе БП слишком велико, подача электроэнергии на материнскую плату отключается.

Альтернативный вариант 3 — Thermaltake TR2-500P 500W от 2 200 руб.

Блок питания Thermaltake TR2-500P 500W отличается такой же эффективной сертификацией 80 Plus Bronze, но при этом стоит несколько дороже модели CWT DSA II 550W, приведенной выше. Максимальный ток по линии питания +12 В заявлен в 36 А, максимальная мощность — 432 Вт. Для питания видеокарты доступны две вилки на 6 и 6+2 контактов.

Вариант для любителей продукции Thermaltake.

Вы можете использовать данную модель блока питания для любой видеокарты среднего уровня с одним GPU на рынке.

Планка: одна мощная видеокарта с одним GPU

Блок питания	Channel Well  CWT DSA II 650W
Заявленная мощность	650 Вт
Максимальный ток по линии +3,3 В	25 А
Максимальный ток по линии +5 В	25 А
Максимальный ток по линиям +12 В	45 А
Сертификация 80 PLUS	Да, Bronze
Вилки для подключения видеокарт	1x 8-контактная PCI Express

Производитель Channel Well известен недорогими блоками питания, и в наших рекомендациях они заняли первое место из-за отличного соотношения производительность/цена. Судите сами: вы получите 650-Вт блок питания, обеспечивающий по линии +12 В ток до 45 А, то есть мощность 540 Вт. Такой мощности будет достаточно для питания видеокарт любого уровня с одним GPU. Разве что потребуется переходник для второго 6/8-контактного разъема питания видеокарты (в комплекте только одна 8-контактная вилка).

Обратите внимание на сертификацию 80 Plus Bronze: при нагрузке 50% от номинала блок питания дает эффективность более 86%. То есть вы не будете платить больше за перерасход энергии на преобразовании

Добавим к этому вентилятор, изменяющий скорость вращения в зависимости от температуры. А также и то, что многие компании продают блоки питания CWT после перемаркировки под своими торговыми марками.

Единственный недостаток — в продаже найти блоки питания CWT DSA II 650W сложно, в Яндекс.Маркет мы обнаружили их всего у трех продавцов.

Блок питания	Cooler Master GX 550W
Заявленная мощность	550 Вт
Максимальный ток по линии +3,3 В	24 А
Максимальный ток по линии +5 В	24 А
Максимальный ток по линиям +12 В	44 А
Сертификация 80 PLUS	Да, Bronze
Вилки для подключения видеокарт	2x 8-контактные PCI Express

Для любителей фирменной продукции мы рекомендуем блок питания Cooler Master на 550 Вт, снабжённый 120-мм вентилятором. Он обеспечивает линию +12 В с током 44 А, что дает максимальную мощность 528 Вт — вы сможете запитать практически любую видеокарту на рынке, даже самую производительную AMD Radeon HD 7970.

Блок питания	OCZ OCZ-ZS750W
Заявленная мощность	750 Вт
Максимальный ток по линии +3,3 В	22 А
Максимальный ток по линии +5 В	22 А
Максимальный ток по линиям +12 В	54 А
Сертификация 80 PLUS	Да, Bronze
Вилки для подключения видеокарт	1x 8 и 1x 6-контактная PCI Express

Блок питания OCZ OCZ-ZS750W — хорошая модель для геймерского компьютера с сертификацией 80 Plus Bronze, если вы можете обойтись без модульного подключения кабелей. И за прошедшие пару месяцев она приятно подешевела на 500 рублей, вытеснив другие модели в данном ценовом диапазоне!

Максимальный ток по линии +12 В составляет 54 А, максимальная мощность по линии +12 В — 648 Вт, так что вы можете подключить самую мощную видеокарту с одним или двумя GPU.

Мощность блока питания.

Если раньше все компьютеры потребляли примерно одинаковую энергию, БП имели мощность от 230 до 350 ватт, то сегодня этот показатель значительно вырос.

Основную мощность забирают видеокарта и процессор. Видеокарта даже больше влияет на выбор мощности блока питания, чем все остальные комплектующие.

При выборе мощности блока питания учитывайте общую мощность вашего компьютера. Лучше выбрать БП с запасом мощности процентов на 20, так БП будет большую часть времени работать не на полную мощность, что может продлить срок его службы. Еще учтите, что часто реальная мощность БП меньше заявленной производителем.
Подумайте к какой категории вы отнесете свой компьютер: офисный, домашний или игровой.

Так, например, для офисного компьютера не покупают мощных комплектующих, так как для такой работы не нужен самый мощный процессор и сильная видеокарта, ну еще и в целях экономии средств.
Для такого компьютера подойдет блок питания мощностью 350-400 ватт.

На роль домашнего компьютера, как правило претендуют мультимедийные системы. Это и интернет и музыка и видео с играми.
Для такого компьютера лучше взять блок питания 450-600 ватт. 600 ватт будет даже с запасом.

Для домашнего компьютера, как правило покупают видеокарту средней мощности или чуть выше и такой же процессор, что позволяет играть почти во все современные игры, если не сказать, что во все, только не на максимальных установках по качеству графики.

Если вы покупаете игровой компьютер, то тут нужно выбирать блок питания от 600 до 1000 ватт. Так как для игрового ПК характерны и мощный процессор, и топовая видеокарта. Как правило, на игровые системы ставят две и более видеокарт, так что, если вы планируете именно такой вариант, то берите мощный блок питания.

Что такое блок питания?

Блок питания (БП) — это почти главный механизм компьютера, который формирует напряжение, получаемое из электрической сети. Другими словами это сердце ПК. К примеру, в России величина тока электросетей равна 220 В, а частота 50 Гц. С помощью блока питания эта величина «перерабатывается» в необходимое количество постоянного тока. В странах, где напряжение состоит из других цифр, показатели будут преобразовываться по-иному.

При выходе из строя БП весь системник начинает неправильно работать. Самым безобидным явлением бывают зависания программ, мигание монитора. Про тяжелые случаи лучше не думать, но знайте, что поломка может коснуться еще и таких деталей, как процессор и другие части, которые запитываются от блока.

Какие напряжения можно получить с компьютерного блока питания — ЭННЕРА

Часто можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.

А ведь их можно использовать в хозяйстве!

Небольшой ликбез о напряжениях и токах компьютерного БП

Во-первых, не стоит пренебрегать техникой безопасности.

Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!

Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).

В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.

На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).

В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

• Черный — общий провод, «земля», GND
• Белый — минус 5V
• Синий — минус 12V
• Желтый — плюс 12V
• Красный — плюс 5V
• Оранжевый — плюс 3.3V
• Зеленый — включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.

положительное	ноль	итого (разность)
+12В	0В	+12В
+5В	-5В	+10В
+12В	+3,3В	+8,7В
+3,3В	-5В	+8,3В
+12В	+5В	+7В
+5В	0В	+5В
+3,3В	0В	+3,3В
+5В	+3,3В	+1,7В
0В	0В	0В

 Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения. Я рекомендую на протяжении всей работы проверять результат мультиметром

Так спокойнее

Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!

 ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

Информация из обзоров

Ряд важных параметров, влияющих на выбор качественного БП, не указывается ни на коробке, ни на сайте производителя. Возможно, только кратко и не детально в виде маркетинговой рекламы – «использование японского конденсатора».

Данные характеристики можно узнать только из подробных обзоров конкретных моделей в сети, в том числе и на нашем ресурсе.

Стабильность напряжений

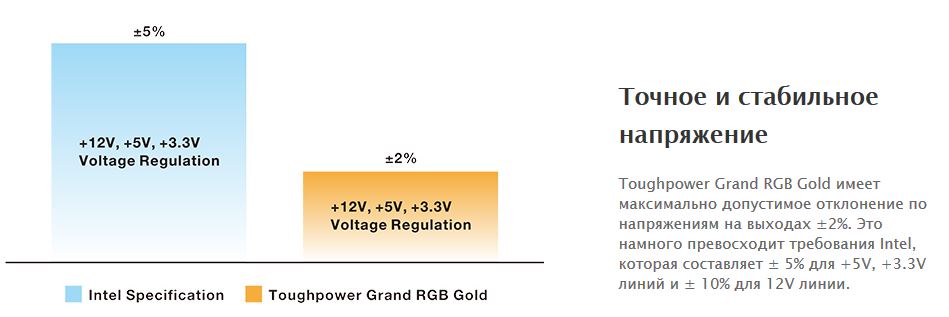

По требованиям стандарта ATX12V отклонение напряжений должно укладываться в 5%. Например, для линии +12 В стабильным считается напряжение при различных нагрузках в пределах от +11.4 до +12.6 В. У качественно выполненной схемотехники отклонения укладываются в 1-2%, и это значение иногда указывается на сайте производителя.

В последнее время даже в бюджетных БП отказываются от групповой стабилизации напряжений, применяя DC-DC преобразователи. Это положительно влияет на стабильность напряжений по всем линиям. Аббревиатура DC-DC на упаковке дает некую гарантию.

Схемотехника

Фото вскрытого блока питания только в редких случаях можно увидеть на упаковке или на сайте производителя. В основном это фрагменты в виде упомянутой выше платы DC-DC преобразователя или японского конденсатора, который может быть единственным во всей схемотехнике.

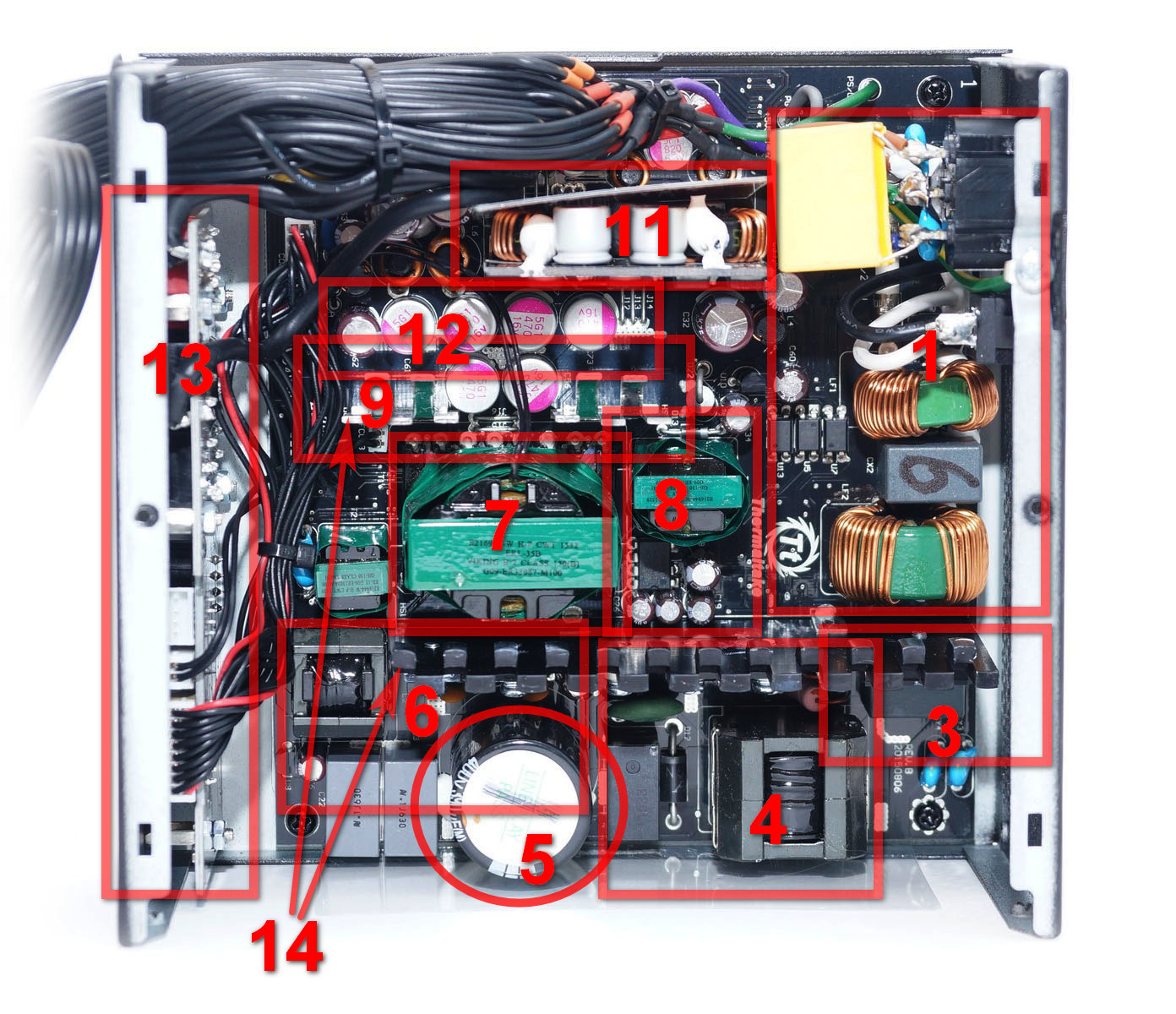

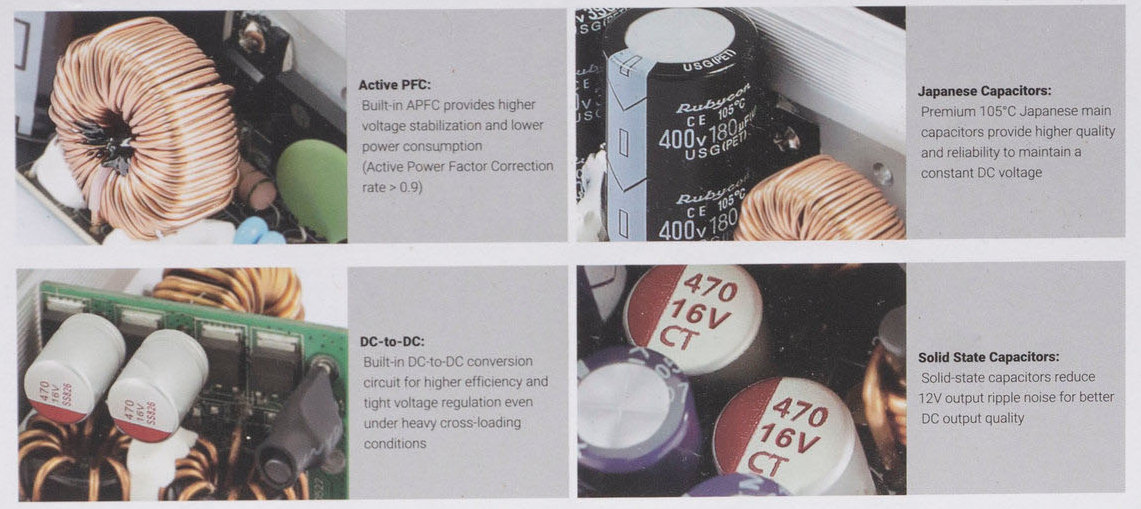

Давайте рассмотрим типичную схемотехнику:

Фильтр электромагнитных помех в виде конденсаторов и дросселей. Если он отсутствует, а такое возможно в очень бюджетных моделях, то такой БП не следует рассматривать к покупке. Часть фильтра распаивается непосредственно на розетке.
Для защиты БП от короткого замыкания или импульсов напряжения устанавливается варистор и плавкий предохранитель

Они также могут отсутствовать, часто экономят именно на варисторе.

Выпрямитель тока в виде одной или двух диодных сборок, могут быть на радиаторе или без.
Корректор мощности APFC присутствует во всех современных БП, его задача обеспечивать работу в широком диапазоне входных напряжений – от 100 до 250 В.
Высоковольтный конденсатор – именно его часто ставят японского производства, но это не столь важно, если прочие комплектующие низкого качества.
Главный преобразователь. Топологии различаются: это может быть прямоходовой преобразователь (Forward), мостовой преобразователь (Bridge)

В более дорогих БП используется LLC-преобразователь, о чем производитель непременно указывает на упаковке. Его можно распознать по дополнительному дросселю и конденсатору колебательного контура.
Основной трансформатор. С него снимается напряжение +12 В. При групповой стабилизации также и +5 В.
Трансформатор дежурного питания. К дежурному питанию относиться ШИМ-контроллер и конденсаторы. К ним повышенные требования, так как они работают при выключенном ПК и вентилятор при этом не крутится.
Выпрямитель вторичной цепи. Может быть на основе диодов Шоттки в бюджетных вариантах или на основе синхронных выпрямителей в виде мосфетов, что предпочтительнее.
Групповую стабилизацию можно определить по двум дросселям – групповой стабилизации и насыщаемого дросселя.

Как мы говорили выше, все чаще используют преобразователь DC-DC. В этом случае трансформатор имеет единственную вторичную обмотку с напряжением +12 В, а напряжения +5 В и +3,3 В получают, уже преобразуя постоянный ток. Такой способ наиболее благоприятен для стабильности напряжений.
Выходной фильтр. Его задача сглаживать пульсации напряжений. В состав выходного фильтра входит дроссель и конденсаторы, в том числе и твердотельные. Экономия на данном фильтре, уменьшение количества конденсаторов и их емкости меньше 2000 мкФ приводит к большей амплитуде пульсаций, что сказывается на качестве напряжений.
В модульных БП также имеется вертикальная плата с разъемами. В современных моделях питание на нее подается по шине, в бюджетных вариантах — по проводам.
Для охлаждения силовых элементов используются металлические радиаторы. Комплектующие с большими тепловыми потерями требуют крупных радиаторов, более эффективные могут охлаждаться и небольшими радиаторами.
Защита БП. За нее отвечает специальный контроллер – супервизор. Стандарт ATX12V предусматривает основные виды защиты, но на практике они не всегда реализованы. Важно наличие защиты от короткого замыкания по всем линиям. По спецификации установленного супервизора можно определить, какие виды защиты он поддерживает.

Параметры, которые важно учитывать при выборе

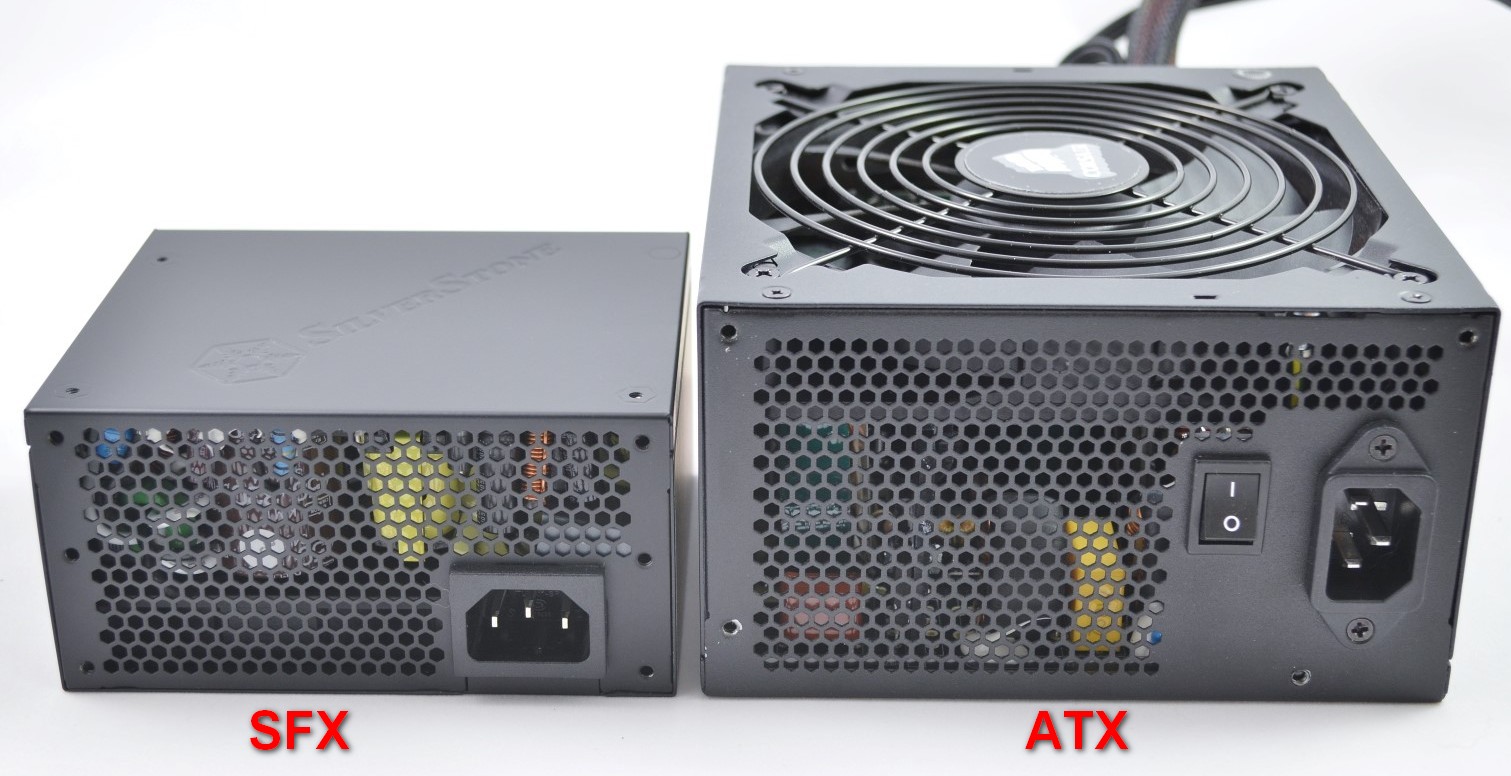

Форм-фактор

Это первая характеристика, на которую нужно обращать внимание. Выбор зависит от планируемого для сборки корпуса

Основной форм-фактор – ATX. Данный стандарт имеет высоту 86 и ширину 150 мм. Длина может отличаться значительно, и в характеристиках корпуса указывается, какой длины блок питания туда вмещается.

Для компактных корпусов, как правило, требуются блоки питания стандарта SFX – высота 60 и ширина 100 мм. Также имеется еще ряд менее распространенных форматов: TFX, FlexATX, EPS, CFX, LFX.

Мощность

Следующая характеристика, на которую необходимо обратить внимание при покупке – это общая мощность по всем линиям и нагрузочные характеристики всех линий

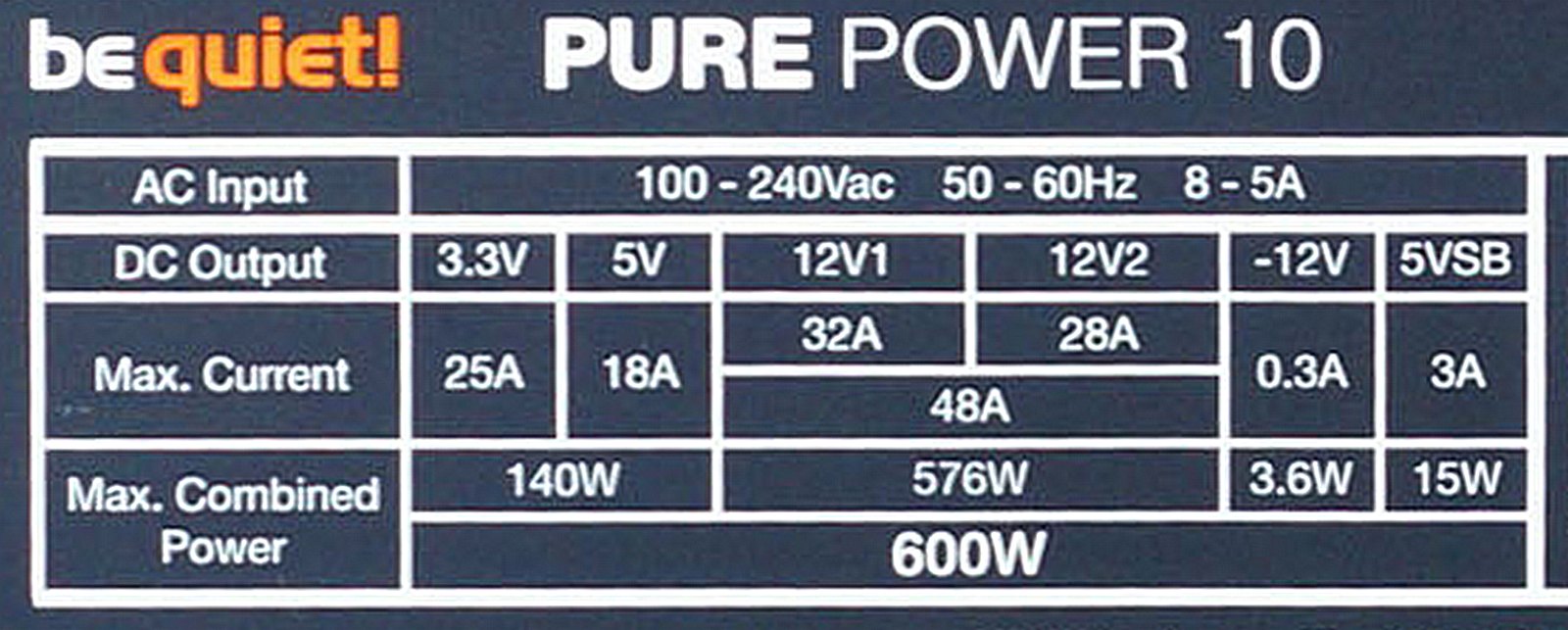

В современной системе основное потребление приходится на канал +12 В. Именно на мощность по этому каналу и нужно смотреть. В более дорогих моделях она может равняться или быть незначительно меньше того значения, что указано в названии модели.

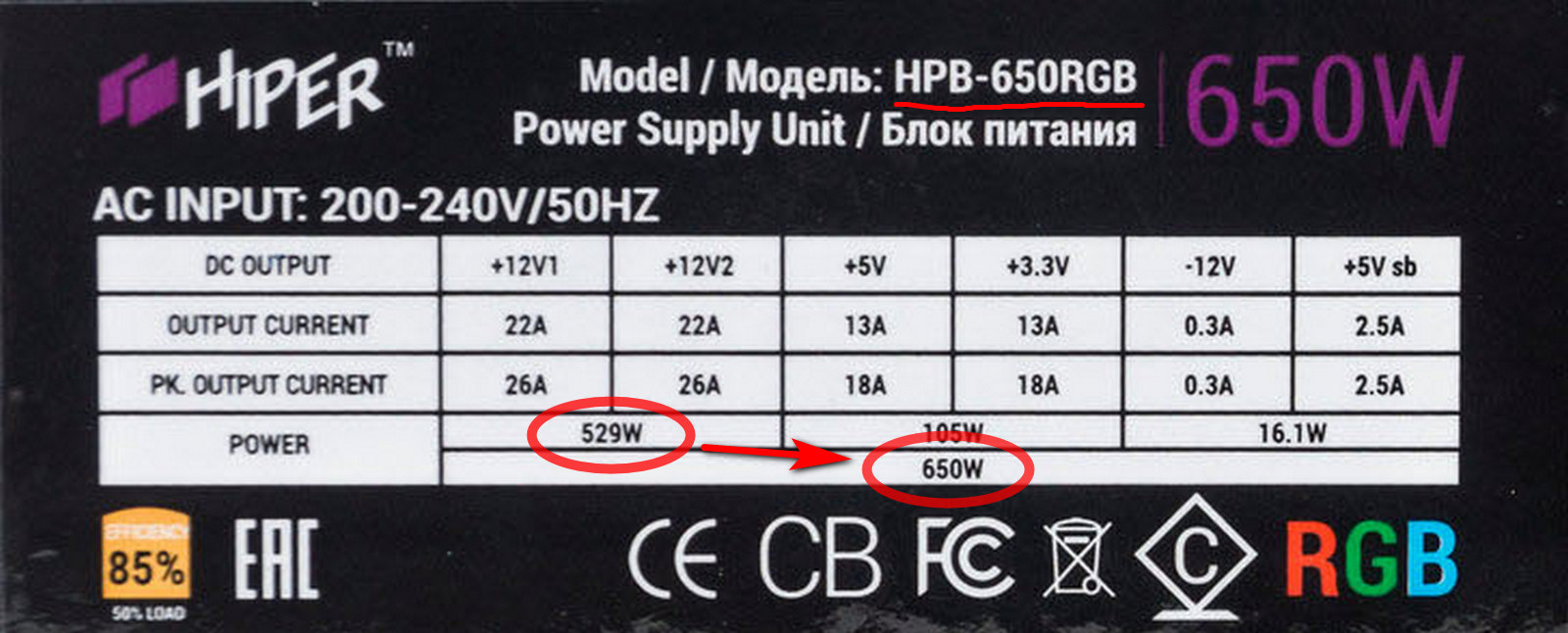

В бюджетных моделях зачастую производители указывают общую мощность в виде суммы максимально выдаваемых Ватт по всем линиям. Например, по линии +12 В — 530 Вт, по линиям +3,3 и +5 В – 120 Вт, а модель маркируется как 650 Вт, хотя по факту это — модель на 550 Вт.

Также следует обратить внимание на такой показатель, как допустимая нагрузка в Амперах на каждый канал. Больший показатель у идентичных моделей лучше

Можно встретить в продаже блоки питания с несколькими виртуальными линиями +12 В, которые делят между собой эту допустимую нагрузку. Какого-то преимущества подобные модели не дают, и в последнее время мода на использование виртуальных линий сошла на нет.

Как подобрать БП по мощности для своего ПК? Проще всего воспользоваться онлайн-калькуляторами. Значения они выдают адекватные, могут немного завышать их для надежности, так скажем, «с запасом».

Обзор и тестирование блока питания be quiet! Dark Power Pro P11 550W

Второй вариант сложнее – посчитать потребляемую мощность самому по характеристикам комплектующих. Основное потребление приходится на процессор и видеокарту, по ним и стоит ориентироваться. Главное не путать такую характеристику как TDP (требования по теплоотводу) процессора и его потребляемую мощность, они могут отличаться, хотя обе характеристики и указываются в Ваттах. На значение TDP можно ориентироваться как на примерный показатель, реальное энергопотребление бывает немного меньше.

Все остальные комплектующие потребляют суммарно достаточно мало – от 50 до 100 Вт максимум.

Что бы ваш БП не работал все время под полной нагрузкой, необходим небольшой запас по мощности – 20-30%, но избыточная мощность не требуется – это лишние расходы средств.

В среднем для игрового ПК с одной видеокартой требуются модели от 500 до 700 Вт, с двумя видеокартами — от 650 до 850 Вт. Для офисных ПК без видеокарты хватит блока питания и на 300 – 400 Вт.

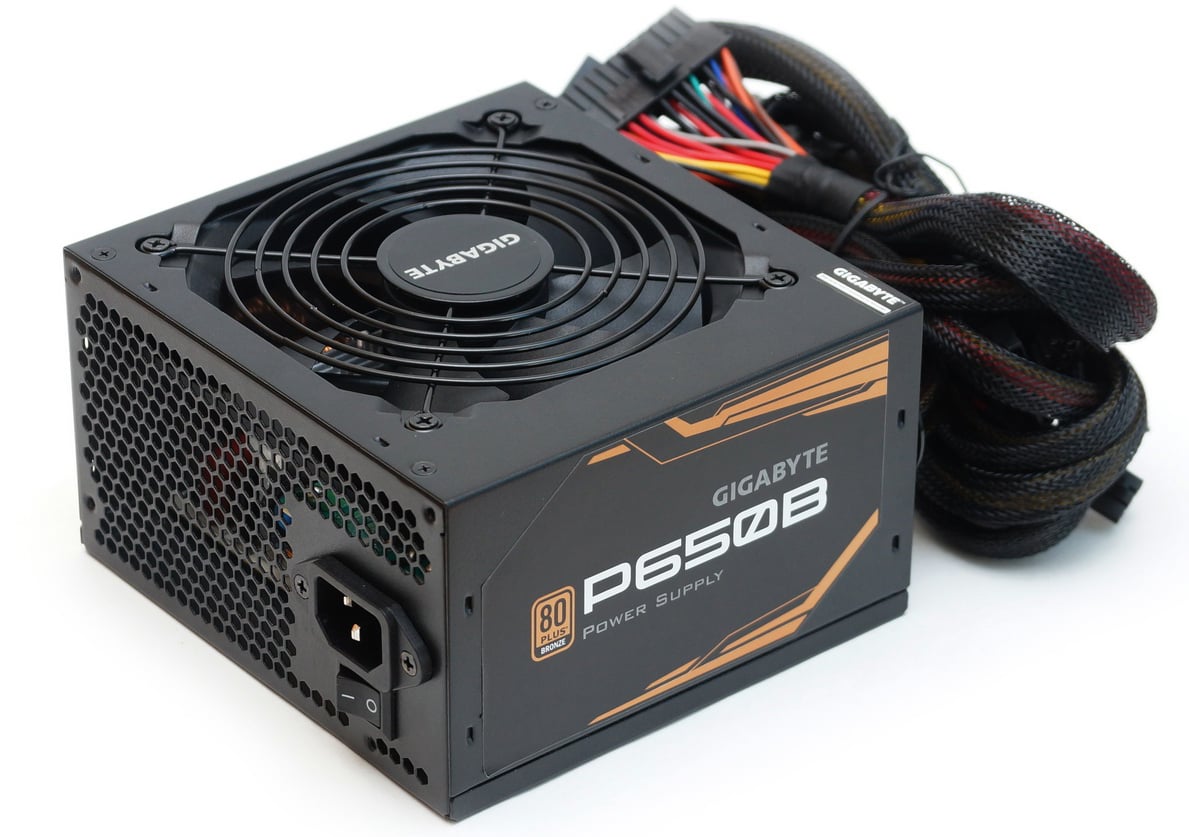

Обзор и тестирование блока питания GIGABYTE P650B

Разъемы

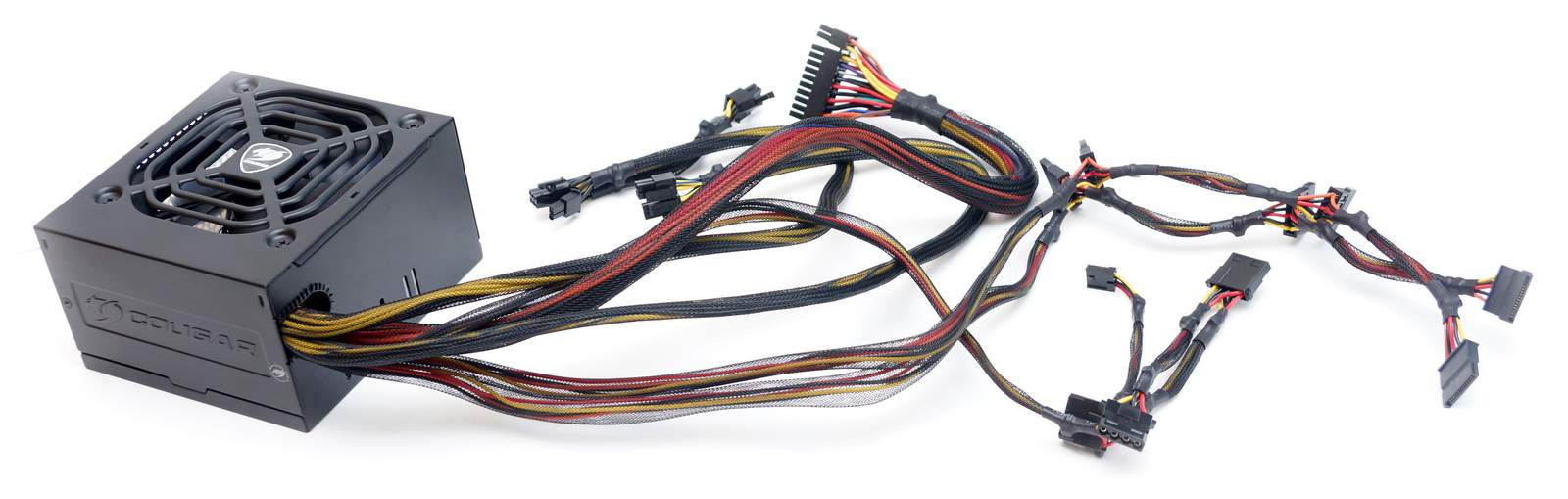

Разъемов должно быть достаточно для подключения всех потребителей, всевозможные переходники – это плохой вариант, особенно для подключения видеокарт.

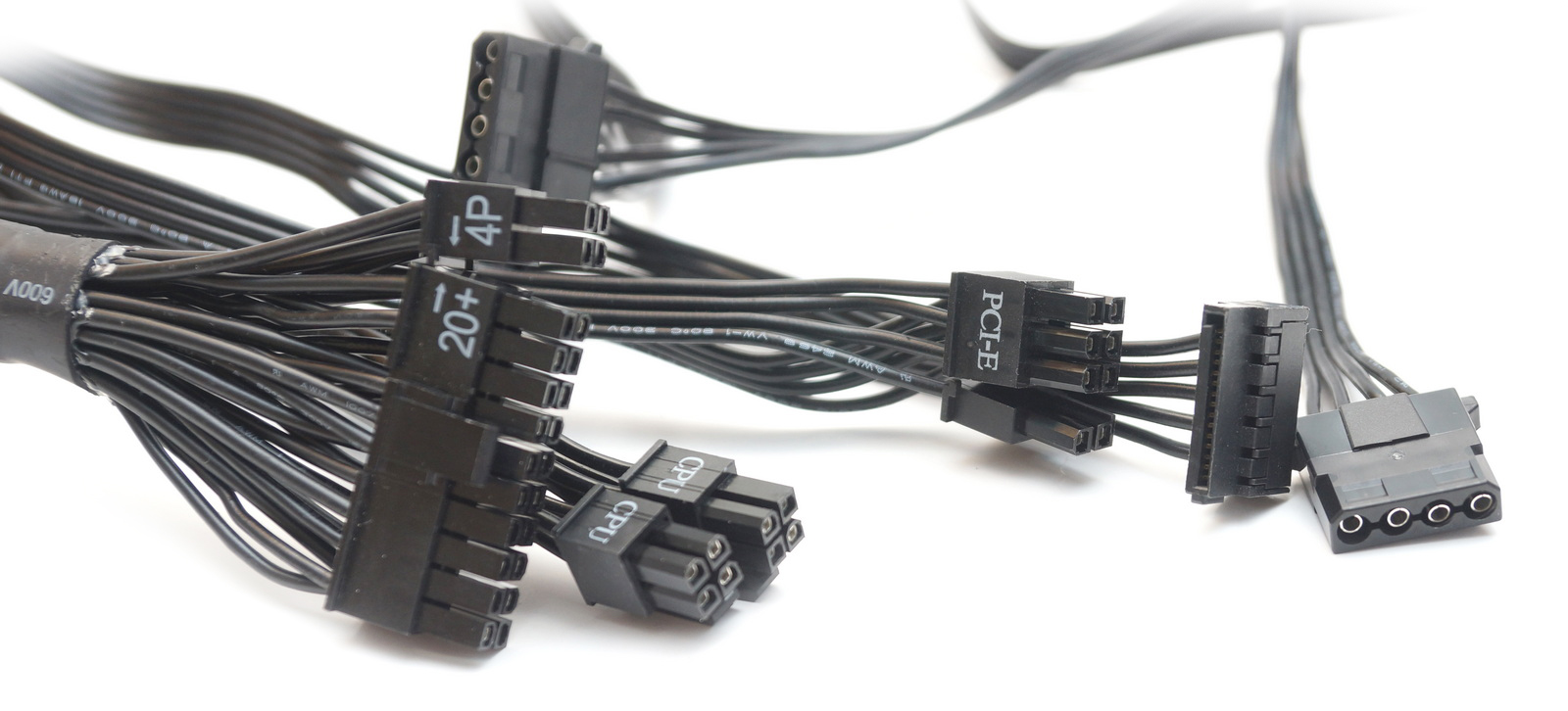

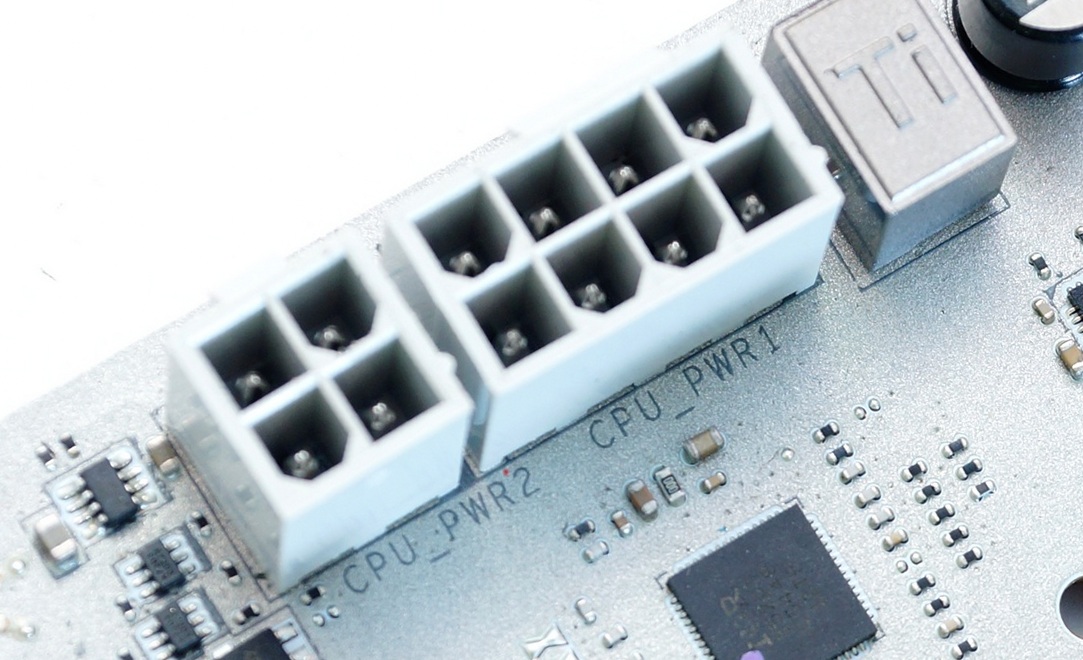

Основные разъемы, без которых не обойтись – это ATX 24-pin и 4-pin для питания CPU. Стандарт EPS12V предполагает использование разборного 8-pin разъема для питания CPU, так что встретить современную модель БП с 4-pin разъемом практически невозможно, только очень бюджетные варианты.

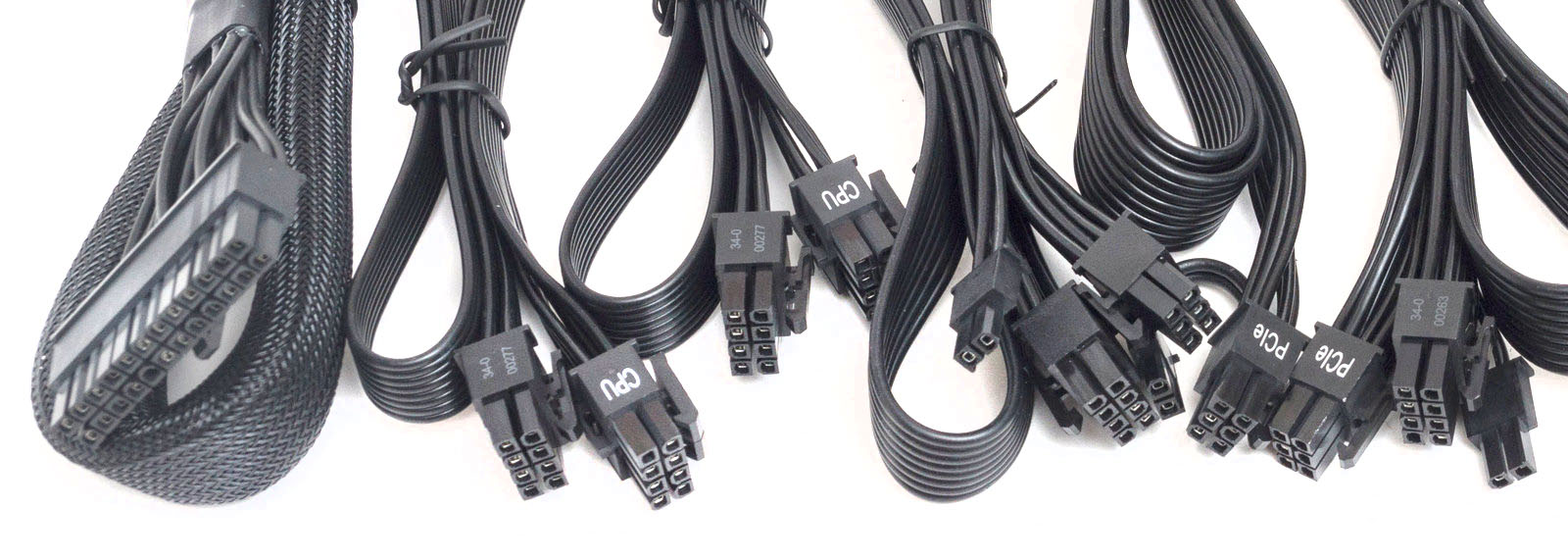

Также в последнее время все чаще БП комплектуются двумя кабелями с 8-pin разъемами, и не только в топовых, но и в среднебюджетных вариантах. Связано это с повышенным требованием к питанию у современных процессоров с возможностью разгона, и материнские платы, поддерживающие их разгон, оснащаются именно двумя такими разъемами.

Для подключения видеокарт, если им недостаточно питания по линии PCI-E x16 (а это 75 Вт), используются 8-pin и 6-pin разъемы (150 и 75 Вт соответственно). Обычно БП комплектуются кабелем с двумя разборными 6+2-pin разъемами — это необходимый минимум.

Для подключения прочей периферии, накопителей и т.д. используются SATA разъемы и Molex. Последний является устаревшим и встречается все реже. Через SATA подключаются не только накопители HDD или SSD, но и подсветка, помпы СЖО, различные контроллеры, так что этих разъемов нужно достаточно много.
