Форм-фактор atx

Дизайн

Исходная материнская плата AT , позже известная как «Full AT», имеет размер 13,8 × 12 дюймов (351 × 305 мм), что означает, что она не поместится в «мини-рабочий стол» или «футляры мини-башни». Размер платы также означает, что она занимает место за отсеками для дисков , что затрудняет установку новых дисков. (В оригинальном массивном стальном корпусе IBM два полноразмерных отсека для дисков 5-1 / 4 дюйма выступают за переднюю часть материнской платы. Точнее, левый отсек нависает над материнской платой, а правый отсек разделен на две половины по высоте и дополнительно простирается вниз к нижней части корпуса, позволяя установить второй фиксированный диск полной высоты под одним диском половинной высоты.)

Разъемы питания для материнских плат AT — два почти идентичных 6 -штырьковые вилки и розетки. В соответствии с разработкой IBM, разъемы имеют механический ключ, так что каждый может быть вставлен только в правильном положении, но некоторые производители клонов сокращают расходы и используют разъемы без ключа (взаимозаменяемые). К сожалению, для этого требуются два разъема питания. не легко различимы, что приводит к тому, что многие люди могут повредить свои платы при неправильном подключении; при подключении два черных провода на каждом разъеме должны быть рядом друг с другом, образуя ряд из 4 последовательных черных проводов (из е всего 12). Техники разработали мнемонические устройства для обеспечения правильной установки, включая «черные провода вместе посередине» и «красный и красный, и вы мертвы».

ATX

Этот форм-фактор стал популярен еще в 1995 году, но наибольшее распространение получил с 2001 года. Стандарт стал доминирующим в производстве ПК. Он влияет не только на размер платы или другого комплектующего. ATX диктует стандарт БП, корпуса ПК, размещение слотов и разъемов, форму и расположение слотов, крепление и параметры БП.

Компания Intel долго размышляла над тем, каким должно быть продолжение форм-фактора AT. К 1995 году разработчики представили новенький стандарт ATX. Кроме этой компании, над изменением устаревшего стандарта думали другие производители, которые поставляли OEM-технику. После новый стандарт был подхвачен теми, кто поставлял материнки и БП.

За все время своего существования было выпущено 12 спецификаций. Форм-фактор ATX размеры имеет стандартные: в миллиметрах — 305 х 244, в дюймах — 12 х 9,6. Модификации, которые выпускались под другими именами были разработаны на основе ATX, но имели различия в размещении портов, общих габаритов и т. д.

Так, в 2003 году компания Intel захотела внедрить BTX. Этот новый стандарт более эффективно охлаждал системный блок ПК. Разработчики хотели медленно убрать с рынков ATX, который поддерживал высокий нагрев внутри системного блока. Но даже такая опасность, как перегрев всей системы, не способствовала тому, чтобы удачно сменить формат на BTX.

Большинство производителей отказались распространять его, так как снижение рассеиваемой мощности показывало положительные результаты, и в будущем все равно удалось достичь неплохих результатов при охлаждении корпуса и без смены стандарта. В итоге к 2011 году стало понятно, что заменять форм-фактор ATX не нужно.

Definition

⇨ of Wikipedia

   Advertizing ▼

Wikipedia

AT (форм-фактор)

Материал из Википедии — свободной энциклопедии

Перейти к: ,

Запрос «AT» перенаправляется сюда; см. также другие значения.

Типыкомпьютерныхкорпусов

XT AT ATX eATX FlexATX miniATX microATX BTX MicroBTX PicoBTX DTX Mini-DTX ETX LPX Mini-LPX NLX ITX Mini-ITX Nano-ITX Pico-ITX Baby-AT WTX Mobile-ITX

Сравнение

AT (англ. Advanced Technology) — первый широко использовавшийся форм-фактор в персональных компьютерах. Форм-фактор AT был создан IBM в году и пришёл на смену ранее существовавшим форм-факторам PC и XT.

В IBM представила уменьшенную версию форм-фактора — Baby AT (аналогичные уменьшенные версии форм-факторов более новых стандартов выходили с префиксом micro-).

Стандарт был очень популярен вплоть до , когда на смену Baby AT пришёл форм-фактор ATX.

Размеры платы: 12х11-13″ (305х279-330 мм).

Описание

Существенной особенностью стандарта было появление tower (башенных) версий корпуса, вынесение выключателя питания на переднюю панель и стандартизация формы и разводки разъёмов питания материнской платы, в остальном стандарт практически повторял своих предшественников.

Также стали стандартными и используются в таком же виде во многих более поздних форм-факторах:

• способ крепления интерфейсных плат и форма «заглушки» — брекета.
• набор контактов на материнской плате и разъёмы для подключения находящихся на корпусе динамика, кнопки «Reset», индикаторов питания и активности жёсткого диска.

Это незавершённая статья о компьютерах. Вы можете помочь проекту, исправив и дополнив её.Это примечание по возможности следует заменить более точным.

LPX и NLX

Форм-фактор LPX (Low Profile eXtension) разработан Western Digital в середине 90х годов. Он стал попыткой снизить стоимость ПК, которые на то время были очень дороги. Официальной спецификации LPX никогда не существовало. Размер составлял 330 × 229 мм.

Использовался в низкопрофильных корпусах (Slimline или Low-profile) с параллельным расположением плат расширения на МП. Карты расширения подключались в отдельную вертикальную стойку. Это позволяло использовать меньшие по размеру корпуса, но ограничивало количество доступных слотов расширения (не более 2-3 штук).

Большинство материнок LPX имели интегрированные звук и видео, что удешевляло их и делало более компактными.

Платы на базе форм-фактора NLX (New Low Profile eXtended) появились на рынке в конце 1990-х годов. Этот обновленный форм-фактор LPX поддерживал модули памяти большего размера, корпуса Tower, видеокарты AGP.

Форм-фактор NLX, в отличие от LPX, является фактическим стандартом и поэтому для него было разработано больше компонентов для апгрейда и ремонта. Размер от 10 × 8 дюймов (254 × 203 мм) до 13,6 × 9 дюймов (345 × 229 мм).

Многие системы, которые ранее были разработаны для форм-фактора LPX, перешли на NLX или MicroATX. После появления NLX, LPX начал вытесняться этим форм-фактором.

Плюсы и минусы

Маленькие размеры
Тихие

Трудно ремонтировать, из-за недостатка места и общей нестандартности
Мало возможностей к модернизации
Плохое охлаждение

Micro-ATX (mATX,uATX,µATX)

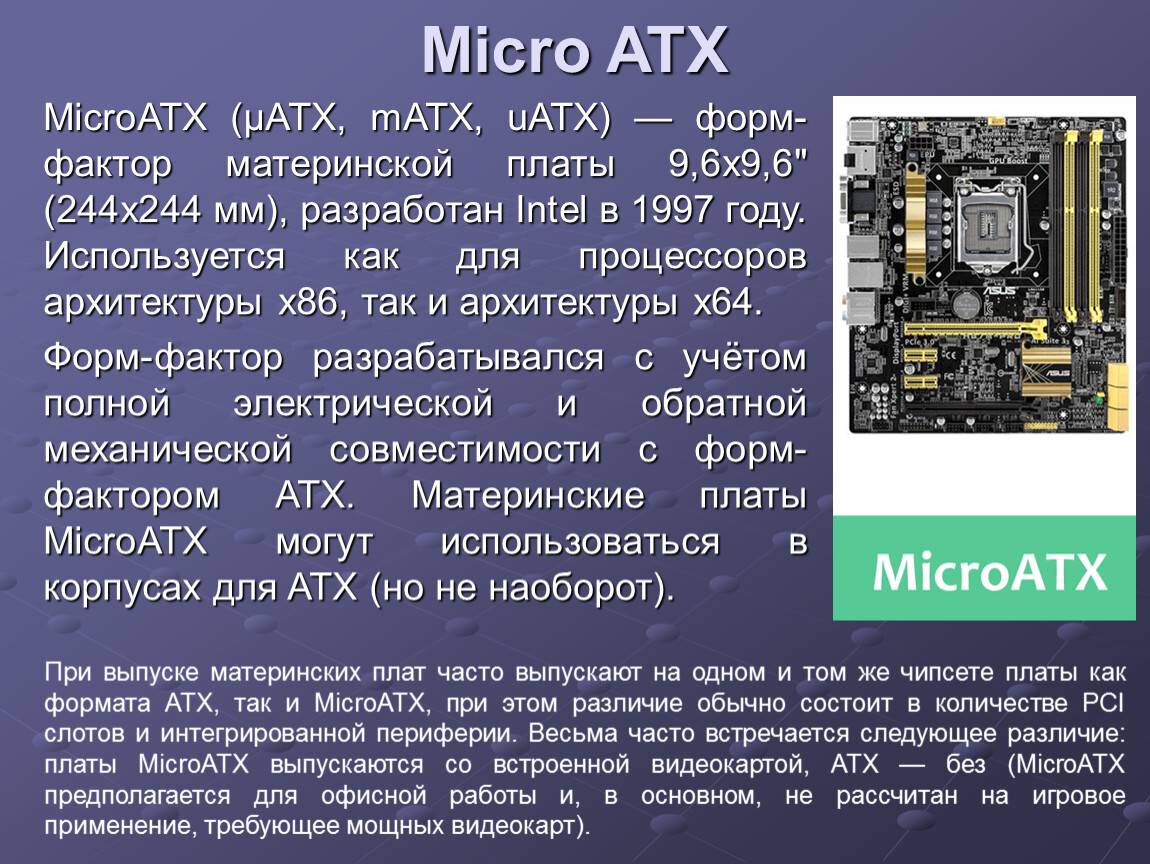

Общий вид и размер материнки Микро ATX

Следующий по популярности формат mATX. Запущена Intel в 1997 году. Имеет квадратную форму размером 244 x 244 мм (9,6 x 9,6 дюйма). Обычно есть слоты на 2-4 модуля памяти DIMM, чего более чем достаточно для сборки мощного ПК в компактном корпусе.

Стандарт изначально разрабатывался под офисные компьютеры, а потому набор портов USB и PCI-E для подключения периферии в MicroATX меньше, чем у полноформатного аналога. Производители также часто включают дополнительные функции, такие как встроенный Wi-Fi и т.п.

Хоть вы и потеряете некоторое количество разъемов ввода-вывода, но зато получите возможность создать более компактный ПК, не теряя в его производительности

При создании компа в форм-факторе микро ATX, важно обратить внимание на выбор комплектующих (чтобы подошли по размеру) и качественное охлаждение системного блока

Плюсы и минусы

Меньше чем ATX, но функционально не намного хуже
Возможность установки, как в ATX, так и более компактные корпуса
Отлично подходит для сборки офисных машин

Более требователен к системе охлаждения
В некоторых моделях корпусов под этот формат, может не поместиться по длине видеокарта и кулер процессора
Ограничения в апгрейде

Что это такое

h2<dp>1,0,0,0,0—>

Форм‐фактором называется форма, размеры и физическая компоновка того или иного девайса для ПК. Все параметры стандартизированы, поэтому устройства одного форм фактора в большинстве случаев являются взаимозаменяемыми.

p, blockquote<dp>2,0,0,0,0—>

Конечно, следует обращать внимание и на другие параметры – в случае с БП это мощность, разъемы блока питания ПК (информацию по ним вы найдете здесь) и прочее. p, blockquote3,0,0,0,0—>

p, blockquote<dp>3,0,0,0,0—>

Однако использование соответствующего форм-фактора(стандарта) гарантирует, что устройство поместится в корпусе чисто физически и не потребуется дополнительная «доводка напильником».

p, blockquote<dp>4,0,0,0,0—>

Преимущества для пользователей очевидны: типизация и стандартизация комплектующих позволяет быстро и недорого заменить деталь на аналогичную, приложив при этом минимум усилий.

p, blockquote<dp>5,0,0,0,0—>

Кроме того, на базе стандартных комплектующих можно так же быстро собрать новый компьютер требуемой конфигурации, а при возникновении необходимости улучшить характеристики, благодаря установке более мощного устройства.

p, blockquote<dp>6,0,0,0,0—>

Кроме того, совместимость стандартов обеспечивает более широкий выбор комплектующих и как следствие их большую доступность в плане цены, благодаря конкуренции между производителями.

p, blockquote<dp>7,0,1,0,0—>

Впервые о стандартизации задумались инженеры компании IBM, первопроходца во многих сферах, так или иначе связанных с компьютерами. На тот момент принято было три стандарта: PC/XT, AT и PS/2 Model 30. Почти у всех современных форм‐факторов, какие существуют сегодня, «растут ноги» именно отсюда.

p, blockquote<dp>8,0,0,0,0—>

История системных плат

Идея единой платы для интеграции всех элементов завоевала себе место далеко не сразу. В первые годы существования ПК были широко распространены так называемые  объединительные платы, то есть платы, на которых размещались не все функциональные блоки компьютера. Эти блоки размещались на разных платах, которые вставлялись в слоты расширения объединительной платы – это могли быть и чипсеты, контроллеры дисководов, портов и даже сам процессор. Но потом от подобной схемы пришлось отказаться (и первой пример этому подала фирма IBM) в связи с удешевлением интегрированных материнских плат современного типа, на которых размещались все компоненты, а также в связи с трудностями, которые возникали при модернизации компьютеров на объединительных  платах.

В первых материнских платах современного типа, однако, процессор, как и память, были несъемными. Впоследствии появились разъемы для памяти и сокеты для процессоров. Это усовершенствование значительно  упростило модернизацию компьютера.

Сначала среди системных плат был распространен форм-фактор AT, ведущий начало от материнских плат компьютеров архитектуры AT. Но платы подобного размера были очень большими, и поэтому чаще использовался форм-фактор Baby-AT.

Расшифровка аббревиатуры и обозначение

Изначально был создан форм-фактор AT (Advanced Technology), «Передовые технологии», который стал основополагающим для персональных компьютеров. Ему на смену пришел ATX (Advanced Technology Extended), расширенный вариант предыдущего вида.

Стандарт связан со следующими параметрами ПК:

• габариты материнских плат;
• размещение разъемов, крепежных отверстий на корпусе;
• форма, положение коннекторов платы;
• размеры блока питания, его мощность.

Обозначается стандарт по трем литерам – ATX.

ATX

Впервые появился в 1995 году, когда было решено заменить устаревший предыдущий стандарт, AT. По сути, «эйтиэкс» стал массовым форматом, распространенным повсеместно. Из него вышли остальные.

ATX standard пережил 12 модификаций, пройдя от 1.0 до 2.4. И даже попытка заменить форм-фактор на следующий, BTX, ничем не закончилась. Кстати, более поздние Flex, Micro вышли из «эйтиэкс».

mATX

Компактный формат корпуса, материнской платы, а также достаточная функциональность снискали популярность данной разновидности. Различают micro-форм-фактор и mini. Отличаются они размерами, набором функциональных разъемов. Поскольку mATX изначально задумывался как стандарт для малогабаритных ПК, некоторыми коннекторами пришлось пожертвовать. Зато компьютер с такой материнской платой занимает меньше места.

Разъёмы

Также было несколько изменений в задней части самого корпуса. Стандарт AT имел только разъем клавиатуры, расположенный на материнской плате. Другие разъемы (например, последовательный или параллельный порт) были проложены плоскими кабелями к крышкам отдельных свободных разъемов. ATX позволяет производителям материнских плат размещать эти разъемы непосредственно на плате в верхней прямоугольной области. Их расположение в этой области произвольное, так как оно закрывается крышкой, поставляемой производителем материнской платы. Обычно в материнскую плату встроены разъемы общих входов и выходов (клавиатура, мышь PS/2, порты USB, последовательные и параллельные порты, разъем VGA встроенной видеокарты и т.д.)

Функции и устройство современной системной платы

Итак, материнская плата компьютера (по-английски пишется, как motherboard, этот термин мы тоже будем употреблять в дальнейшем), также называемая системной платой – основное устройство персонального компьютера. Ее главное назначение – связывать и объединять в единое целое все узлы и компоненты компьютера. Многие узлы физически размещаются на motherboard, а другие связаны с ней при помощи кабелей.

Главные функции motherboard:

1. Размещение основных узлов и систем ПК
2. Интеграция основных узлов и систем ПК
3. Снабжение питанием основных узлов и систем ПК

Какие устройства размещаются на материнской плате:

• Разъем для процессора
• Чипсет
• Слоты расширения
• Разъемы памяти
• Разъемы для подключения дисководов
• Шины
• Порты
• Микросхема BIOS
• Сетевая карта (опционально)
• Видеокарта (опционально)
• Звуковая карта (опционально)

Материнская плата крепится при помощи специальных винтов в корпусе компьютера. На практике замена системной платы означает, по сути, и обновление всего компьютера.

Следует учесть, что форм-фактор, то есть стандартизированный типоразмер motherboard привязан к форм-фактору системного блока, и материнская плата, имеющая определенный форм-фактор, вряд ли встанет  в системный блок, предназначенный для другого форм-фактора.

Пожалуй, самая известная функция motherboard – это размещение слотов для плат расширения, выводы которых располагаются в тыльной части системного блока. Наверняка, далеко не все пользователи занимались заменой самой motherboard в корпусе компьютера, а также модернизацией процессора, но большинству, наверное, известен процесс замены или добавления плат расширения в слоты  на материнской плате. Кстати, материнская плата называется материнской именно по отношению к дочерним платам, то есть платам, расположенным в слотах расширения.

Значительное число современных плат содержит многие встроенные элементы, которые раньше могли работать только через слоты расширения – это видеокарта, сетевая карта, звуковая карта, и.т.д. Обычно это устройства начального уровня, очень дешевые и предназначенные для нетребовательных пользователей

Однако эти устройства, как правило, очень незначительно увеличивают стоимость всей системы и заодно освобождают слоты расширения для чего-то более важного. К тому же, наличие этих устройств не мешает пользователю произвести модернизацию системы, например, заядлый геймер всегда может поставить вместо простенькой «видяхи» последнюю версию навороченного трехмерного акселератора

При этом устройство, установленное в слот расширения, всегда будет иметь приоритет перед встроенным.

Пару слов стоит сказать о технологии изготовления материнских плат. Материалом для материнских плат обычно служит стеклотекстолит, на который нанесены  проводящие дорожки из металла. Таких слоев текстолита в плате может быть несколько. Сверху плата покрыта диэлектрическим лаком, обычно зеленого цвета.

Разница между ATX и EATX

Давайте посмотрим на различия между форм-факторами ATX и EATX с помощью табличного представления:

ОСОБЕННОСТИ И ХАРАКТЕРИСТИКИ	МАТЕРИНСКАЯ ПЛАТА ATX	МАТЕРИНСКАЯ ПЛАТА EATX
Форма	Расширенные передовые технологии	Расширенный ATX
Определение	ATX — стандартный форм-фактор материнской платы.	EATX — это не что иное, как разновидность ATX большего размера.
Тип материнской платы	С 2021 года это де-факто стандарт материнской платы.	EATX — самый большой вариант платы ATX.
Охлаждение и разгон	Расположение платы ATX может блокировать воздушные пути и влиять на охлаждение.	EATX, благодаря своему огромному размеру, предлагает отличное охлаждение и разгон.
Цена	ATX будет стоить дешевле EATX, но дороже, чем Micro-ATX.	Дороже, чем ATX
Использование	Часто встречается в бытовых и промышленных компьютерах.	Ее в основном используют геймеры или профессионалы.

Размеры ATX и EATX

Говоря об ATX и EATX, важно сравнивать их размеры. Материнская плата ATX стандартного форм-фактора имеет размеры 30,5 см на 24,4 см

EATX, который является самым большим вариантом ATX, немного больше с правой стороны. Она имеет размеры 30,5 см на 33 см. Большой размер этой платы делает ее идеальным вариантом для серверной работы.

Поскольку размер платы EATX больше, компоненты, установленные на плате, получают хороший обдув, что снижает нагрев. Кроме того, систему с материнской платой EATX проще использовать, поскольку большой размер позволяет разместить на ней больше места для графического процессора.

Функциональность ATX и EATX

Что касается функциональности, EATX работает лучше, чем ATX, поскольку EATX имеет больший размер, что означает, что вы получаете дополнительные порты и слоты для компонентов.

На плате ATX вы обычно найдете 3-4 порта PCI-e x 16 и 4 слота RAM, тогда как на плате EATX вы найдете 4-8 портов PCI-e x 16 и 6-8 слотов RAM.

Хотя EATX работает лучше, чем форм-фактор ATX, но подходит ли он для всех пользователей? Что ж, давайте это узнаем.

Какую плату стоит покупать?

Если вы не знаете, какую материнскую плату выбрать, то есть практическое правило, которое упростит ваше решение.

Тип материнской платы, которую вы выберете, во многом зависит от ваших потребностей. Например, если вы заядлый геймер, вам понадобится мощная компьютерная система с двумя видеокартами и лучшим охлаждением, а значит, и материнская плата большего размера (EATX). Однако, если вы геймер-любитель, вам подойдет стандартная материнская плата (ATX или меньше).

Форм-факторы системных плат для офисных и игровых ПК

ATX

Данный формат МП является наиболее востребованным для построения стационарных компьютеров любой конфигурации, начиная от офисного варианта, заканчивая мощной игровой станцией. Платы формата ATX имеют стандартные размеры 30,5х24,2 см., что позволяет производителям без труда наделять их всем необходимым функционалом и полноценной комплектной базой – слотами, портами, интерфейсными разъемами, усиленными цепями питания и т.д.

К важной конструктивной особенности данного типоразмера МП нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта ATX. С одной стороны, это, казалось бы, минусом, но с другой- сборка компьютеров с их применением может сэкономить пользователю денежные средства из выделенного им бюджета

Во-первых, компьютер, собранный на их базе менее требователен к системе охлаждения, потому как компонентам его аппаратной начинки не приходится ютиться в маленьком корпусе, а значит они имеют хорошую вентиляцию без применения дорогостоящих систем охлаждения.

Во-вторых, сегмент корпусов, совместимых с материнскими платами форм-фактора ATX, более велик по сравнению с прочими типоразмерами. Поэтому, собирая компьютер, у пользователя не возникнет затруднения с выбором корпуса будущего ПК ни по финансовой стороне вопроса, ни по выбору модели.

MicroATX (mATX)

Данный типоразмер материнских плат является урезанной версией стандарта ATX. Это касается как размеров, так и комплектной базы. Размеры МП этого стандарта составляют 24,4х24,4 cм. Они полностью совместимы с корпусами предыдущего формата, но не наоборот. Зачастую платы MicroATX могут быть схожи по конфигурации со своими собратьями стандарта ATX. То есть, они могут оснащаться тем же чипсетом, но с меньшим количеством слотов PCI, предназначенных для установки различных карт расширения.

Кроме этого, не редко МП типоразмера MicroATX оснащаются встроенным графическим ядром, а схожие по конфигурации ATX нет. Отсюда следует, что системные платы этого форм-фактора не нацелены на построение игровых систем, а в большинстве случаев, ориентированы лишь для создания компьютеров офисного назначения.

FlexATX

Форм-фактор FlexATX является следующей эволюцией в сторону уменьшения материнских плат и удешевления компьютеров, собираемых на их базе. МП данного формата имеют размер 22,9х19,1 см и предназначены только лишь для офисных ПК. Они, как и их предшественницы, полностью совместимы с корпусами системных блоков формата ATX и с их системой питания.

Важной отличительной особенностью МП этого стандарта, позволяющей достигать им не высокой продажной стоимости, это их более скудная комплектная база. В некоторых случаях они даже не комплектуются слотами расширения, а пользователю приходится довольствоваться только лишь портами USB и IEEE-1394/FireWire

Ниже на видео рассмотрены основные отличия МП семейства ATX и основные моменты, на которые нужно обратить внимание, собирая новый ПК
