Как выбрать материнскую плату на z590 чипсете?
Материнская плата — это ключевой компонент компьютера, который обеспечивает соединение всех остальных компонентов. Выбор материнской платы для z590 чипсета требует учета нескольких технических параметров. В этой статье мы разберемся в каждом из них и подскажем, как выбрать лучшую модель для ваших нужд.
Форм-фактор. Форм-фактор определяет размеры и расположение компонентов на материнской плате. Z590 поддерживает несколько форм-факторов, включая ATX, Micro-ATX и Mini-ITX. ATX — это самый распространенный форм-фактор, который подходит для большинства настольных ПК. Если вы хотите создать компактный ПК, то лучше выбрать Micro-ATX или Mini-ITX.
Сокет. Сокет — это механический разъем на материнской плате, в который устанавливается процессор. Z590 поддерживает сокет LGA 1200, который совместим с процессорами Intel 10-го и 11-го поколения. При выборе материнской платы обязательно проверьте совместимость с вашим процессором.
Чипсет Z590. Это флагманский чипсет от Intel, который поддерживает последние технологии, такие как PCIe 4.0 и Thunderbolt 4. Однако не все материнские платы на z590 чипсете имеют одинаковые возможности. Если вам нужно подключить много устройств с высокой скоростью передачи данных, то обязательно выбирайте материнские платы с поддержкой PCIe 4.0 и Thunderbolt 4.
Количество слотов расширения. Слоты расширения позволяют подключить дополнительные компоненты к материнской плате, такие как видеокарты, звуковые карты или сетевые адаптеры. Z590 поддерживает различное количество слотов расширения в зависимости от модели материнской платы. Если вам нужно подключить несколько дополнительных компонентов, то выбирайте материнские платы с большим количеством слотов расширения.
Количество портов USB. USB — это стандартный интерфейс для подключения устройств к компьютеру, таких как мыши, клавиатуры, флешки и внешние жесткие диски. Z590 поддерживает различное количество портов USB в зависимости от модели материнской платы
Обратите внимание на количество портов USB 2.0, USB 3.0 и USB 3.1/3.2. Если вы планируете использовать множество устройств с интерфейсом USB, то выбирайте материнские платы с большим количеством портов USB и поддержкой USB 3.1/3.2.
Звуковая карта
Звуковая карта — это компонент, который обрабатывает звуковые данные и выводит их на аудиоустройства, такие как динамики или наушники. Некоторые материнские платы на z590 чипсете имеют встроенную звуковую карту, но она может быть не самого высокого качества. Если вам нужно качественное звучание, то выбирайте материнские платы с поддержкой высококачественных аудиокодеков, таких как Realtek ALC1220.
Сетевые интерфейсы. Сетевой интерфейс позволяет подключить компьютер к сети интернет или локальной сети. Z590 поддерживает различные сетевые интерфейсы, такие как Ethernet и Wi-Fi. Если вы планируете использовать кабельное подключение к сети, то выбирайте материнские платы с поддержкой Gigabit Ethernet. Если вы хотите использовать беспроводное подключение, то выбирайте материнские платы с поддержкой Wi-Fi 6E.
В заключение, при выборе материнской платы на z590 чипсете необходимо учитывать несколько технических параметров, таких как форм-фактор, сокет, чипсет, количество слотов расширения, количество портов USB, качество звуковой карты и наличие сетевых интерфейсов. Выберите модель, которая наиболее соответствует вашим потребностям и требованиям.
Сокет AM4
Этот сокет поддерживает процессоры Athlon X4, A-серии 7-го поколения и AMD Ryzen. Возможные конфигурации шины PCI-Express для видеокарт, накопителей зависят от используемого процессора. Вообще, в данном случае есть определенные отличия от тех, к которым все привыкли в плане распределения полномочий между процессором и чипсетом.
Так, чипсеты по-прежнему используют шину PCI-Express версии 2.0, хотя для связи с процессором предоставлены 4 линии PCI-Express 3.0. При этом видеокарта и NVMe накопитель могут подключаться к линиям PCI-Express, которые предоставляет процессор. Правда, это справедливо только в случае с CPU Ryzen. Процессоры A-серии имеют только 8 линий PCIe.
| Чипсет | A300 | X300 | A320 | B350 | X370 |
| Пропускная способность системной шины, ГT/с | 8 | ||||
| Версия PCI-Express | 2.0 | ||||
| Макс. кол-во линий PCI Express | — | — | 4 | 6 | 8 |
| Тип памяти | DDR4 | ||||
| Макс. количество DIMM | 4 | ||||
| Макс. количество USB 3.0 | — | — | 2 | 2 | 6 |
| Макс. количество USB 2.0 | — | — | 6 | ||
| Макс. кол-во SATA 3.0 | — | — | 6 | 8 | |
| Конфигурация RAID | 0, 1 | 0, 1, 10 | |||
| Поддержка разгона | — | + | — | + |
Чипсеты A300 и X300 предназначены для построения компактных систем с минимальной расширяемостью. Возможность разгона у X300 выглядит несколько странной, т. к. компактность мало ассоциируется с этой процедурой.
В случае с набором логики для сокета AM4 не приходится говорить об управлении линиями PCI-Express для видеокарт. Этим занимается сам процессор. Повторюсь, это справедливо для Ryzen. В него же встроен контроллер для подключения SSD-накопителей, для чего выделены дополнительные 4 линии PCI-Express 3.0. Как вариант – конфигурация накопителей может быть такой: 2 SATA и SSD-накопитель на шине PCIe с двумя линиями. Впрочем, это уже все относится к процессору.
Особенностями чипсета является встроенная поддержка USB 3.1, правда, в сравнении с чипсетами конкурента, количество портов существенно меньше.
Сокеты, чипсеты и форм-фактор
Сокет — это специальный разъем на материнской плате, в который вставляется центральный процессор (ЦП, «камень», CPU). Сокеты для «камней» от Intel не подходят для «камней» от AMD и наоборот.
На данный момент для геймеров наиболее актуальны три сокета:
1.1151 — для подавляющего большинства современных процессоров от Intel,
2.AM4 — совсем новый разъем для свежей линейки AMD Ryzen,
3. AM3+ — для процессоров серии AMD FX (также обратно совместим с линейками Athlon и Phenom для устаревшего AM3).

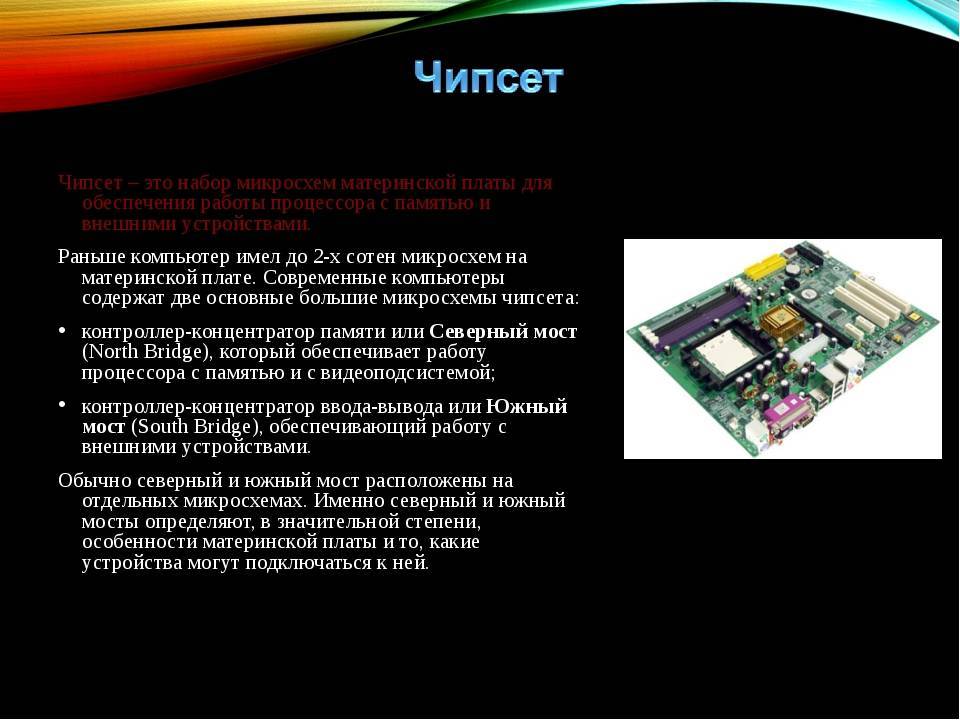

Чипсет — это система микросхем на материнской плате, обеспечивающая связь между процессором и оперативной памятью, а также управляющая передачей данных с жесткого диска и обеспечением ввода/вывода команд.
На данный момент для геймеров наиболее актуальны пять чипсетов:
1. AMD 760G — довольно старый чипсет для процессоров AMD FX, не поддерживающий разгон (подойдет для сборки бюджетных игровых ПК);
2.AMD 970 — встречается на немного более дорогих «материнках», поддерживает разгон (подойдет как для бюджетных, так и среднепроизводительных ПК);
3.AMD B350 — свежий чипсет под AMD Ryzen, поддерживающий разгон (исходя из первых тестов, должен подойти для игровых «крепких середнячков»);
4.Intel B250 — чипсеты от Intel с буквой B в названии (B95, B150, B250) всегда отлично справлялись как с бюджетными, так и с довольно мощными процессорами, но вот разгон у многих производителей доступен лишь в серии Z;
5.Intel Z270 — чипсет для самых дорогих материнских плат под процессоры от Intel с поддержкой разгона, а также различными дополнительными «плюшками» вроде двух и более разъемов для видеокарты или усиленной системы питания процессора.
Форм-фактор — это размер материнской платы, соответствующий одному из четырех стандартов:
1. (Standard)ATX (305×244 мм) — обычный полноразмерный формат, который влезет только в большие (midi-tower) и очень большие (full-tower) корпуса;
2.XL-ATX (345×262 мм) — увеличенный стандартный ATX, который подойдет скорее для профессиональных задач и поместится лишь в full-tower.
3.Micro-ATX (244×244 мм) — уменьшенный стандартный ATX, обладающий меньшим количеством разъемов и входов, а также довольно слабой системой питания процессора, и потому мало подходящий для сборки мощных игровых ПК;
4.Mini-ITX (170×170 мм) — совсем маленькие «материнки», для компактных офисных компьютеров или медиацентров.
Как определить сгорела ли материнская плата
В один прекрасный день, вы включаете компьютер, а он вам пишет «нет сигнала» причин может быть две: сгорел монитор либо что-то случилось с материнской платой.
Как проверить монитор думаю, вы сами догадаетесь, просто воткнуть другой либо придумать, что-нибудь еще.
Как сделать первоначальную диагностику системного блога ? Давайте раскрутим системный блок, снимаем боковую крышку, там вы увидите вашу материнскую плату. Смотрим на неё внимательно, нет ли вздувшихся конденсаторов, а это такие круглые бочонки:
Посмотрите на южный мост, не подправлен ли он, в общем, смотрим внимательно на каждую деталь и, если невооруженным глазом ничего подозрительно нет, то смело идем в сервисный центр и пусть там её протестируют. Новые материнские платы не так просто спалить, чтобы был виден результат, а вот так вот выглядели материнские платы прошлого поколения после короткого замыкания.
Или её положили в костер?
У меня был случай, когда я только еще начинал познавать компьютер. Кабель питания был отключен от флоппи-диска, а нужно было скинуть информацию с дискеты, я не долго думая, открываю крышку системного блока, и на горячую, то есть компьютер был включен, втыкаю разъем питания во флоппи-диск, сгорело: блок питания, оперативная память, жесткий диск, флоппи-диск, процессор сгорел на половину (когда его воткнули в другую материнскую плату, то windows 98 на него не ставилась только windows 95), материнская плата.
Звук
Если вы не серьезный аудиофил, не купили неисправные комплектующие или не приобретаете самую дешевую материнскую плату, ожидая исключительного качества звука, то современной встроенной звуковой карты вам будет вполне достаточно.
Качество звука материнской платы определяется, главным образом, звуковым кодеком (чипом обработки звука), который в ней используется. Поэтому если вы так привередливы, можно узнать, какой кодек установлен на выбранной материнской плате и относится ли он к средним или премиальным моделям. Конечно, в качестве альтернативы вы вполне можете приобрести выделенную звуковую карту или USB-колонки со своим ЦАП (цифро-аналоговым преобразователем), например, Audioengine A2+.
Ваш набор микросхем определяет, какие части совместимы
Итак, теперь у вас есть базовое представление о том, что такое набор микросхем, но почему это должно вас волновать?
Как мы указывали в начале, набор микросхем вашего компьютера определяет три основных параметра: совместимость компонентов (какой процессор и оперативную память вы можете использовать?), Возможности расширения (сколько карт PCI вы можете использовать?) И возможность разгона. Давайте поговорим о каждом из них немного подробнее, начиная с совместимости.
СВЯЗАННЫЕ С:
В чем разница между оперативной памятью DDR3 и DDR4?
Выбор компонентов важен. Будет ли ваша новая система процессором Intel Core i7 последнего поколения или вы готовы согласиться на что-то более старое (и более дешевое)? Вы хотите более высокую частоту
DDR4 RAM, или DDR3 в порядке
? Сколько жестких дисков вы подключаете и какие? Вам нужен встроенный Wi-Fi или вы будете использовать Ethernet? Будете ли вы использовать несколько видеокарт или одну видеокарту с другими картами расширения? Уму непостижимо все возможные соображения, и лучшие наборы микросхем будут предлагать больше (и более новых) вариантов.
Цена также будет большим определяющим фактором. Излишне говорить, что чем больше и хуже система, тем больше она будет стоить — как с точки зрения самих компонентов, так и с точки зрения поддерживающей их материнской платы. Если вы собираете компьютер, вы, вероятно, будете определять свои потребности, исходя из того, что вы хотите в него вложить, и своего бюджета.
Как правильно выбирать
Особенности выбора чипсета
Итак, какой чипсет выбрать, если вы решили сделать апгрейд и уже остановили свой выбор на конкретном процессоре?
Прежде всего, определяемся с платформой, в подавляющем большинстве случаев это будет Intel или AMD. Поскольку МП и центральный процессор взаимосвязаны друг с другом, выбираем материнку под CPU. В наши задачи не входит определение, какой из двух производителей лучше – оба имеют целый ряд конкурентных моделей, примерно совпадающих по своим характеристикам.
Поскольку ЦП мы уже выбрали, круг претендентов уменьшается примерно вдвое
Но и выбор из оставшихся моделей не так прост, поскольку нужно принимать во внимание множество других характеристик материнской платы. Отметим, что с ростом производительности стоимость материнки растёт едва ли не в геометрической прогрессии, поэтому слепая гонка за скоростью далеко не всегда целесообразна. Если вы хотите собрать офисный компьютер, от которого не требуется сверхвысокой производительности, трата денег будет попросту бессмысленной – в повседневной работе вы будете задействовать только малую часть ресурсов ПК
Так что ещё на этапе выбора процессора определитесь, с какими задачами вам придётся сталкиваться, и исходить именно из этого
Если вы хотите собрать офисный компьютер, от которого не требуется сверхвысокой производительности, трата денег будет попросту бессмысленной – в повседневной работе вы будете задействовать только малую часть ресурсов ПК. Так что ещё на этапе выбора процессора определитесь, с какими задачами вам придётся сталкиваться, и исходить именно из этого.
Второй момент – совместимость процессора и материнской платы: выбрав бюджетное CPU, не имеет особого смысла покупать дорогую материнку, собранную на топовом чипсете серии Z. Другими словами, определять, на каком чипсете выбирать МП, необходимо исходя из характеристик процессора.
Общие рекомендации, как выбрать оптимальный чипсет для материнской платы, выглядят следующим образом:
Для домашнего/офисного ПК (при предположении, что его владелец – не заядлый геймер) будет оптимальной бюджетная сборка, поскольку высокой нагрузки по производительности не предвидится. Встроенный в CPU графический чип в связке с материнкой, основанной на бюджетном наборе чипсетов Н110/Н310, будет подходящим по соотношению производительности и цены вариантом. Такой набор не блещет высокой функциональностью, но с обычными вычислительными задачами справляется очень даже неплохо.
Если предполагается интенсивное использование графически ориентированного программного обеспечения или игр, требования которых к железу не самые высокие, имеет смысл дополнить материнскую плату внешней видеокартой, а значит, процессор со встроенным графическим ядром не нужен, достаточно лишь поддержки внешнего видеоадаптера. Для такого ЦП подходящими будут МП на чипсетах B150/B250. Недостатка в моделях плат с комплектами микросхем среднего ценового уровня на рынке не замечено, причём хорошие решения имеются как у Intel, так и у его извечного оппонента.
Топовый уровень и процессоров, и материнских плат требуется для компьютера, на котором предполагается профессиональная работа с графикой высокого разрешения, а также применение «тяжёлых» современных игр
Подобрать подходящий чипсет здесь тоже непросто – обращайте внимание на модели, поддерживающие работу нескольких графических карт и предполагающие возможность разгона. Типичный пример – чипсеты Z170/Z270 (разгон ЦП и памяти). Для МП на основе Z170 встречаются модификации с BIOS, допускающим разгон CPU без индекса К, исключительно по шине
Отметим, что материнки верхнего ценового уровня обладают отличным функционалом – здесь нередко встречаются встроенный модуль Wi-Fi, а также Bluetooth, водяное охлаждение и другие «плюшки» и особенности. Если вы не принадлежите к числу оверклокеров, можно подобрать производительный набор процессор–материнка без возможности разгона, и это не означает, что он не будет справляться с ресурсоёмкими играми или программами. У Интел для игровых ПК можно порекомендовать МП на чипсетах Z370, В360, Н370.
Для МП на основе Z170 встречаются модификации с BIOS, допускающим разгон CPU без индекса К, исключительно по шине. Отметим, что материнки верхнего ценового уровня обладают отличным функционалом – здесь нередко встречаются встроенный модуль Wi-Fi, а также Bluetooth, водяное охлаждение и другие «плюшки» и особенности. Если вы не принадлежите к числу оверклокеров, можно подобрать производительный набор процессор–материнка без возможности разгона, и это не означает, что он не будет справляться с ресурсоёмкими играми или программами. У Интел для игровых ПК можно порекомендовать МП на чипсетах Z370, В360, Н370.
MSI MAG Z790 TOMAHAWK
Материнка на Яндекс Маркет (ссылка)
MSI MAG Z790 TOMAHAWK
Технические характеристики:
| Параметр | Значение |
|---|---|
| Сокет | LGA1700 |
| Поддерживаемые процессоры | Intel 12th/13th Gen Core/Pentium Gold/Celeron |
| Количество сокетов | 1 |
| Название чипсета | Intel Z790 |
| Поддержка SLI/CrossFire | CrossFire X |
| Количество слотов памяти | 4 |
| Тип памяти | DDR5 DIMM, DDR5, DDR5 DIMM, DDR5 |
| Максимальная частота памяти | 7200 МГц |
| Максимальный объем памяти | 128 ГБ |
| Режим работы оперативной памяти | двухканальный, двухканальный режим |
| Поддержка PCI Express | 3.0, 4.0, 5.0, 3.0, 4.0, 5.0 |
| Количество слотов PCI-E x16 | 2 |
| Количество слотов PCI-E x1 | 1 |
| Контроллер IDE | нет |
| Общее количество разъемов SATA | 7 |
| Количество разъемов SATA 6Gb/s | 7 |
| Чип SATA RAID | Intel Z790 |
| Режим работы SATA RAID | 0, 1, 5, 10 |
| Количество слотов M.2 | 4 |
| Тип интерфейса M.2 | PCI-E/SATA 3.0 |
| Тип слотов M.2 | Key M, 2280/2260; Key M, 22110/2280/2260; Key M, 2280/2260/2242 |
| Контроллер Ethernet | 2.5 Гбит/с |
| Чипсет Ethernet | Intel I225V |
| Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax, Bluetooth, Wi-Fi 802.11ax, Wi-Fi 802.11ax, Bluetooth |
| Звук | HDA |
| Производитель звукового чипа | Realtek |
| Звуковой чип | Realtek ALC4080 |
| Звуковая схема | 7.1 |
| Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, SMA (для антенны Wi-Fi) x 2, USB 3.2 Gen1 Type-A x 4, USB 3.2 Gen2 Type-C, USB 3.2 Gen2x2 Type-C, выход S/PDIF оптический |
| Внутренние разъемы | питания процессора 8-pin + 8-pin, поддержка PCI-E 3.0, поддержка PCI-E 4.0, поддержка PCI-E 5.0, разъем для подключения TPM-модуля, разъем питания 24-pin |
| Особенности | поддержка Hyper-Threading, Двухканальный режим памяти, Модуль Bluetooth, Модуль Wi-Fi, Поддержка профилей Intel XMP |
| Тип системы охлаждения | пассивное |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin + 8-pin |
| Форм-фактор | ATX |
H370 и B360, теряя функции, чтобы предложить более привлекательную цену.
Далее у нас есть чипсеты H370, B360, это все еще упрощение Z370, чтобы иметь возможность продавать более дешевые материнские платы
Самое важное отличие состоит в том, что они не допускают разгон, поэтому они являются идеальными платами для пользователей, у которых процессор с заблокированным множителем
Единственное различие между ними заключается в том, что H370 поддерживает RAID, а B360 — нет, за исключением того, что H370 предлагает максимум восемь портов USB 3.1 поколения 1, а B360 соответствует шести из этих портов. Производители могут предлагать больше портов на своих платах, но это будет через сторонние контроллеры, которые добавляются для увеличения функциональности чипсета. Вы также можете использовать эти сторонние контроллеры для добавления поддержки MultiGPU к платам на основе этих наборов микросхем, которые не включают ее. Эти два чипсета сокращают количество линий PCI Express 3.0 до 20 и 16 соответственно.
Интегрированные устройства и система охлаждения
Устройства, интегрированные в материнскую плату и встроенная система охлаждения – это последние значимые детали на которые следует обратить внимание. Они не являются “жизненно необходимыми”, так как их всегда можно заменить с помощью хорошей системы охлаждения самого блока или соответствующих адаптеров
Однако их наличие облегчит жизнь владельца и приятно дополнит хорошую материнскую плату.
В материнскую плату могут быть интегрированы следующие устройства:
- Видеокарта (интегрированные видеокарты обычно достаточно слабые и справляются только с простейшими задачами, однако наличие такой видеокарты практически всегда означает наличие дополнительных разъёмов для подключения различной видеоаппаратуры, в частности DVI и HDMI).
- Звуковая карта (звуковая карта присутствует абсолютно в любой материнской плате, но от её качества будет зависеть качество звука и наличие дополнительных аудиовыходов; к высококачественным относят аудиокодеки ALC1150 и ALC1220).
- Сетевая карта (сетевые карты также присутствуют на всех современных компьютерах, однако материнские платы высокого класса имеют более качественные карты от надёжных производителей, что хорошо сказывается на пинге во время сетевых матчей в играх).
- Wi-fi и Bluetooth (встроенные Bluetooth и Wi-fi адаптеры имеют только самые дорогие материнские платы, но их практическую пользу вряд ли нужно кому-то объяснять).
Отсутствие любого из этих устройств можно компенсировать соответствующими адаптерами и переходниками, но это дополнительные средства, трудности и главное занятые внешние слоты, которые можно было бы использовать с большей пользой.
На качество установленной системы охлаждения напрямую влияет качество самой материнской платы. На материнских платах высокого и среднего класса устанавливаются мощные большие радиаторы, а на низком классе обычно устанавливаются совсем слабенькие радиаторы либо же они вовсе отсутствуют. Выбирая материнскую плату, старайтесь выбрать ту, где система охлаждения больше и имеет большее количество прямоугольных дросселей.
Как видите, выбрать хорошую материнскую карту по доступной цене достаточно непросто. Разумеется, при наличии большой суммы денег на покупку, ответ на вопрос как выбрать материнскую плату для компьютера будет найти намного проще, хотя и там имеются свои подводные камни. В конце концов, даже при наличии больших сумм переплачивать за что-то всегда неприятно, и данная статья призвана помочь вам не совершать типичных ошибок всех покупателей.
Конструктивные особенности
А теперь поговорим о моментах, которые наверняка не учтены ни в одной материнской плате, нацеленной на офисное использование. Первый момент – система охлаждения, а точнее поддержка супер-кулеров башенного типа, высота которых может достигать под 170 мм, а вентилятор способен закрыть один, а то и несколько слотов для ОЗУ.
Геймерские решения лишены подобных недостатков в большинстве случаев, если только радиаторы DDR-памяти не обладают запредельной высотой. Здесь четко вымерен каждый миллиметр. Дополнительный момент – усилительная пластина с обратной стороны МП, которая не позволяет текстолиту выгнуться под тяжестью радиатора, масса которого может превышать 1 кг.
Раз дело коснулось усиления, то стоит обратить внимание и на армирующие элементы вокруг слотов PCI-E x16. Некоторые видеокарты весят порядка 1,3-1,5 кг, при этом в прямом смысле «висят» на текстолите материнской платы, хоть и закреплены частично винтами на корпусе
Ремонтные мастерские знают немало случаев, когда порты PCI-E были в буквальном смысле вырваны с корнем благодаря излишне тяжелому геймерскому железу.
В принципе, это все, что мы хотели сказать насчет игровых материнских плат. Но не стоит вестись на громкие слова с обложки коробки для комплектующих. Фраза «Gaming» далеко не всегда отражает суть происходящего. На это у меня все, подписывайтесь, делитесь в соц сетях, пока.
Что такое BIOS и в чём его необходимость
Базовой системой ввода вывода, BIOS называется, по тому, что отвечает за работу таких компьютерных интерфейсов, благодаря которым возможен ввод информации в компьютер и вывод. Современные версии BIOS от Award, Phoenix и AMI, делают возможным использование возможностей сетевых карт, IEEE1394 и USB устройств, в том числе и для загрузки операционной системы. Графический интерфейс меню настроек, называемый иначе BIOS Setup.
Пользователи могут добавить, как пароль на запуск компьютера, так и пароль для входа в BIOS Setup. Тут есть возможность указать устройства с который будет произведена дальнейшая загрузка компьютера. Любителям раскрытия потенциала своего компьютера, понравится возможность разгона и . Все эти настройки и параметры хранятся во флеш-памяти, входящей в состав микросхемы CMOS, благодаря ей возможно чтение из памяти и запись. Питается он, как в случае материнской платой от прикреплённой батарейки. Именно благодаря такому источнику питания настройки и сохраняются, даже при отсутствии привычного электричества.
С достаточной функциональностью
Возможности любой материнской платы не ограничиваются только мощностью системы питания процессора и способностью принять на борт максимальный объем оперативной памяти. Это целая совокупность факторов, среди которых немалое значение имеют периферийные разъемы, готовность принять на борт современные устройства с быстрой передачей данных, количество разъемов для подключения вентиляторов и элементов RGB-подсветки. Все это стоит учитывать при выборе материнской платы, заранее оценивая примерную картину вашей сборки. Пример задней панели бюджетной материнской платы:
Предположим, что планируется сборка красивой игровой системы с множеством RGB-комплектующих. В этом случае стоит отдать предпочтение материнской плате с несколькими разъемами +12В и +5В RGB. Любителям кастомных систем жидкостного охлаждения определенно понравятся модели материнских плат, в которых количество разъемов 4-пин PWM более чем 5 штук. Тому, кто имеет большой парк разнообразной периферии, будет очень удобно иметь на тыльной и фронтальной панели корпуса ПК достаточное количество разъемов USB с высокой скоростью передачи данных. Сразу несколько сетевых подключений помогут обеспечить материнские платы с двумя-тремя разъемами LAN, а предоставить беспроводную альтернативу подключения — модели со встроенным модулем Wi-Fi. Пример задней панели дорогостоящей материнской платы:
Количество и тип подключаемых накопителей также зависит от выбранной вами материнской платы. Возможность установки более двух современных и скоростных NVMe накопителей — частая прерогатива флагманских моделей и плат с расширенным функционалом
Поэтому на то, сколько материнская плата способна принять на борт SSD в форм-факторе М.2, стоит обращать внимание. Как стоит и учитывать наличие радиаторов охлаждения для данного вида накопителей
Чаще всего именно на радиаторах M.2 производители экономят в бюджетных моделях материнских плат.
Также к функциям, которые не обязательны, но определенно облегчают эксплуатацию, относятся кнопки управления непосредственно на печатной плате. Такой функционал чаще всего достается материнскими платами верхнего ценового диапазона. Фирменные кнопки позволяют не только управлять включением и перезагрузкой системы, но и помогать при разгоне процессора и оперативной памяти. Кнопки управления на тыльной панели разъемов могут выполнять функции сброса настроек и/или обновления прошивки BIOS.
Разъемы PCI-Express
Как было сказано, процессор имеет всего 16 PCI-E линий для видеокарты. На материнской плате могут быть распаяны соответствующие разъемы (они самые большие по размеру) в количестве до 4 штук. Тут дело в том, что далеко не все они могут подключаться непосредственно к CPU.
Линии могут распределяться максимум по трем разъемам с соответствующими формулами работы: x16, x8/x8, x8/x4/x4. Это означает, что при установке в первый слот видеокарты, она будет работать со скоростью x16, т. е. использовать всю возможную пропускную способность интерфейса. Две видеокарты будут автоматически переключены в режим x8/x8.

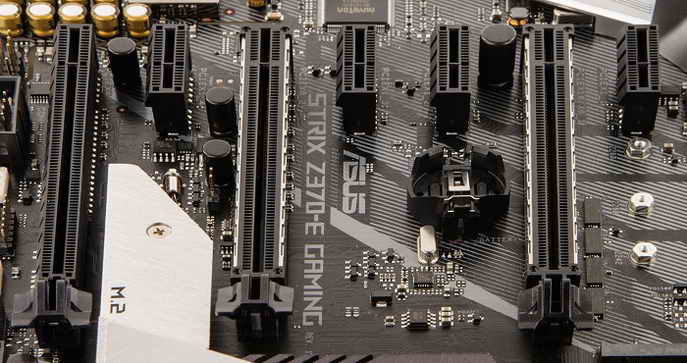

На приведенной выше иллюстрации показаны 3 разъема PCI-E x16 платы Asus ROG Strix Z370-E Gamin, но только первые два (если считать справа, от процессора), подключены к линиям CPU. Третий разъем подключен к чипсету.
Следует помнить об одной особенности. При установке видеокарты в первый слот, она получает все 16 линий, а если во второй слот устанавливается еще какое-либо устройство (вторая видеокарта, контроллер SSD и т. п.), даже если оно и не использует 8 линий, видеокарта все равно будет переключена в режим x8.
Управление переключением разъемов PCI-E выполняется мультиплексорами-демультиплексорами (свичами) линий ASM1480.
Если на плате имеется 4 разъема PCI-E, или даже больше, то максимум 3 могут подключаться напрямую к CPU, а остальные – к чипсету. В данном случае режимы работы трех разъемов будут такими: x16/x0/x0, x8/x8/x0 или x8/x8/x4. Подробности распределения линий по разъемам надо уточнять в спецификациях на материнскую плату.
Надо упомянуть еще два момента. В последнее время стало модным заключать разъемы для видеокарт, которые подключены непосредственно к линиям PCI-E процессора, в металлическую «броню», которая повышает их механическую прочность, защищает от помех и т. п. Чаще всего это с первого взгляда позволяет понять, какие разъемы подключены к процессору, а какие – к чипсету.
К сожалению, полностью доверять этому признаку нельзя, т. к. производитель может решить сделать все разъемы металлическими, и точные характеристики того, кто к кому подключен, указаны только в спецификациях на данную модель материнки. Обычно, присутствуют соответствующие надписи возле разъемов на самой плате, которые помогают понять характеристики разъема.
На рисунке показана часть платы Gigabyte Z370 AORUS Gaming 7, где можно рассмотреть надписи. Так, самый левый (маленький) разъем помечен как «PCIEX1», т. е. использует 1 линию и подключен к чипсету. Второй, в металлической оболочке, имеет маркировку «PCIEX16» — это для видеокарты и используются линии от CPU. Кстати, рядом видны 4 микросхемы ASM1480, которые отвечают за переключение линий PCI-E между разъемами.
Это примечательный пример того, о чем говорилось чуть выше. Как можно заметить, все три больших разъема PCI-E имеют металлический корпус, тем не менее, к процессору подключены только первые два, а третий задействует линии от чипсета.
Следует помнить, что даже если разъем PCI-Express по размеру соответствует x16, это отнюдь не обещает, что там действительно есть 16 линий. По сути, все 16 линий есть только у первого разъема, у всех остальных их 8, 4 или даже всего одна.
В приведенной для примера плате Gigabyte Z370 AORUS Gaming 7 последний PCI-E делит линии с разъемом M2P_32G для подключения SSD форм-фактора M.2. Если этот разъем занят накопителем, то PCI-E переходит в режим работы x2.
Все такие подробности указаны в спецификациях на материнскую плату, и могут помочь заранее прикинуть, куда какое устройство устанавливать. Ну а мы, раз уж заговорили о накопителях, к ним и перейдем.

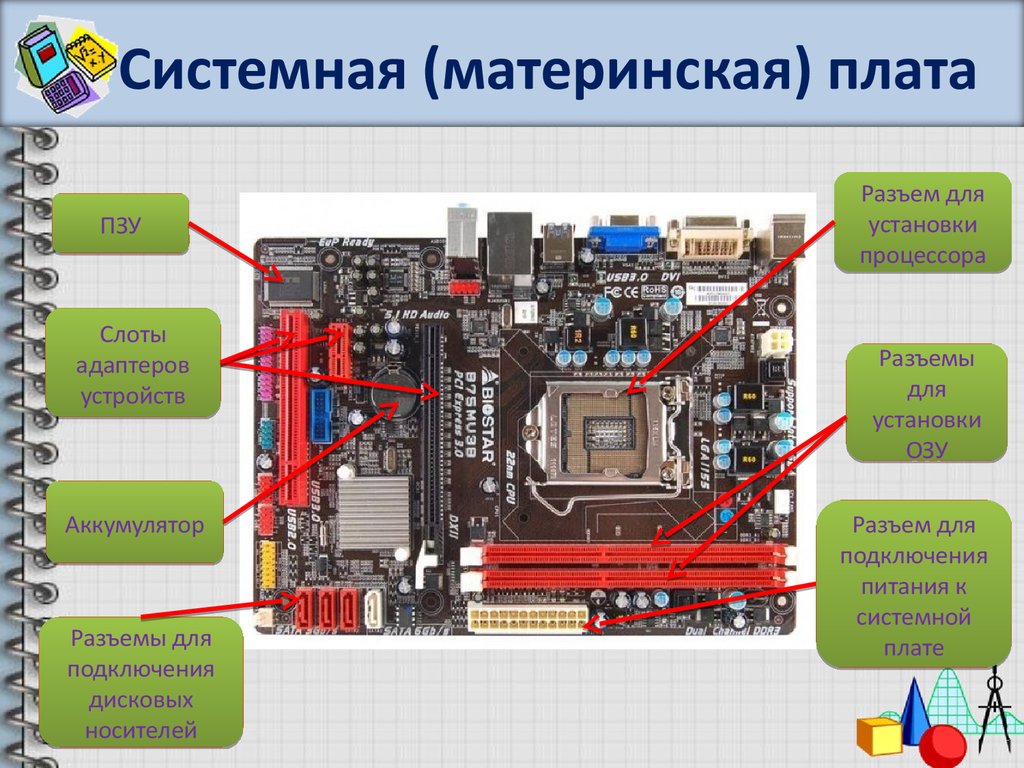

Материнская плата и ее основные компоненты

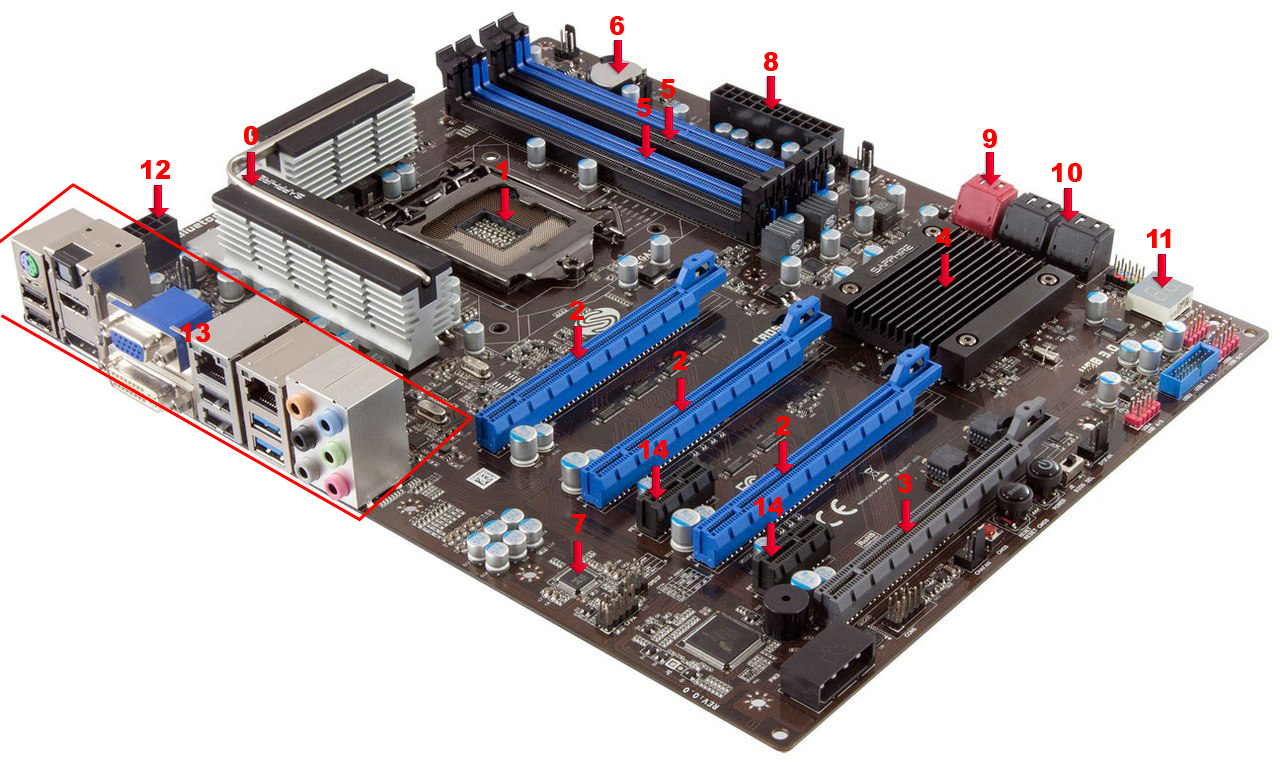

Чтобы лучше ориентироваться в основных компонентах и в дальнейшем визуализировать для себя непосредственно то, что мы будем выбирать – предлагаю ознакомиться с раскладкой элементов материнской платы на конкретном примере. Для образца мы взяли весьма оригинальную материнскую плату Sapphire Pure Z77K (оригинальную, потому что Sapphire), которая к тому же является ориентированной на рынок оверклокинга. На самом деле, для задачи наглядного рассмотрения основных элементов материнской платы, абсолютно не имеет значения ни модель, ни позиционирование. Поэтому переходим к рассмотрению данной системной платы:
Нажмите на картинку для увеличения
Здесь цифрами выделены основные компоненты, но и затронуты некоторые довольно специфические элементы присущие только разгонным материнским платам.
(1) Сокет процессора – один из основных элементов материнской платы
В сокет устанавливается процессор и очень важно, чтобы сокет процессора на который он ориентирован, был совместим с сокетом на материнской плате
Под номером (0) был указан «двойной» радиатор, который отвечает за охлаждение элементов преобразователей питания процессора, встроенного графического ядра и CPU VTT. Подобные радиаторы зачастую встречаются только в материнских платах для оверклокинга. Обычные материнские платы поставляются без этого охлаждающего элемента.
(2) Слоты PCI-Express. На печатной плате данной материнской платы мы наблюдаем 3 слота PCI-Express X16 версии 3.0, эти разъёмы предназначены для установки видеокарт (либо одной, либо нескольких в режимах SLI и Cross Fire). Сюда же можно отнести и номер (3) – это также слот PCI-Express x16, но уже более старой версии 2.0. Между слотами PCI-E X16, под номером (14) размещены слоты PCI-E X1. Эти разъёмы расширения предназначены для установки устройств, не требующих большой пропускной способности шины; им вполне достаточно одной линии X1. К таким устройствам можно отнести ТВ-тюнеры, аудио и сетевые карты, различные контроллеры и многие другие.
Под номером (4) у нас указан чипсет (в данном случае Intel Z77), который скрывается под охлаждающим его радиатором. Набор системной логики содержит в себе различные контроллеры и является связывающим звеном, между управлением частью компонентов и процессором.
(5) Разъёмы для установки оперативной памяти DDR3. Эти разъёмы окрашены в чёрный и синий цвета, для установки модулей памяти в двухканальном режиме работы, что позволяет немного увеличить эффективность их работы.
(6) Батарейка CMOS-памяти. Данная батарейка питает микросхему CMOS-памяти BIOS, чтобы та не теряла свои настройки после выключения компьютера.
(8), (12) 24-pin и 8-pin разъёмы соответственно. 24-pin – это основной 24-х контактный разъём питания, через который запитано большинство компонентов материнской платы.
Под номером (9) и (10) указаны разъёмы SATA 3 (6 Гбит/c) и SATA 2 соответственно. Они вынесены на край материнской платы и выполнены в стиле разъёмов материнских плат для оверклокинга (подключение устройств сбоку для открытых стендов). Интерфейс SATA служит для подключения жёстких дисков, SSD-накопителей и приводов. В обычных материнских платах они развернуты фронтально и смещены ближе к центру, что позволяет удобно использовать их в рамках системного блока «не разгонных» систем.
Под номером (11) был обозначен довольно специфический элемент, который встречается только в материнских платах для энтузиастов – это индикатор POST-кодов. Также он отображает температуру процессора, но любит немного приврать.
(13) Задняя панель материнской платы с внешними разъёмами. В разъёмы на этой панели подключаются разнообразные периферийные устройства, такие как мышь, клавиатура, колонки, наушники, а также многие другие. Теперь когда мы прошлись по раскладке компонентов на материнской плате, можно переходить к рассмотрению отдельных блоков и параметров для выбора материнской платы. Так как данная статья является вводной, то все будет описано вкратце и уже гораздо глубже рассмотрено в отдельных статьях. Итак, поехали.
