Частые проблемы при тестировании и их решения
В процессе тестирования USB тестера могут возникать несколько распространенных проблем и затруднений. Рассмотрим некоторые из них и возможные способы их решения.
1. Показания USB тестера отличаются от ожидаемых
Если полученные показания от USB тестера не совпадают с ожидаемыми значениями, в первую очередь рекомендуется проверить целостность и правильность подключения проводов и разъемов
Также стоит обратить внимание на возможные технические проблемы с самим тестером, например, неполадки в питании или повреждения контактов
Решение: Проверьте подключение и целостность проводов и разъемов. При необходимости замените их. Проверьте питание и контакты тестера.
2. Отсутствие реакции или неправильные рекомендации по подключению
Если USB тестер не реагирует на подключение или отображает неправильные инструкции по подключению, это может быть связано с ошибками в настройках программного обеспечения или дефектами в самой устройстве.
Решение: Проверьте настройки программного обеспечения и убедитесь в их правильности. При необходимости обратитесь к руководству по использованию. Если проблема сохраняется, обратитесь к производителю для получения дополнительной поддержки.
3. Неисправность отображения на экране
Если дисплей USB тестера не работает или работает неисправно, возможно, проблема в дефекте дисплея или неисправности в устройстве.
Решение: Проверьте правильность подключения дисплея и убедитесь, что он надежно закреплен. При необходимости замените дисплей. Если проблема не устраняется, обратитесь к производителю для получения дополнительной информации и поддержки.
4. Неверная работа функций USB тестера
Если конкретные функции USB тестера не работают должным образом или дают неверные результаты, это может быть связано с ошибками в настройках программного обеспечения или дефектами в устройстве.
Решение: Проверьте настройки программного обеспечения и установите их в соответствии с рекомендациями производителя. Если проблема продолжает возникать, обратитесь к производителю для получения дополнительной поддержки.
Важно помнить, что при возникновении проблем с USB тестером всегда стоит обращаться за помощью к производителю или искать информацию в руководстве по использованию. Исправлять основные проблемы самостоятельно нежелательно, чтобы не повредить тестер или получить неверные результаты
USB doctor — схема, прошивка?
Доброго времени, дорогие коты! Наверное, многие знают о китайской поделке под названием USB doctor, которая измеряет напряжение, ток, а также миллиампер-часы заряда и разряда. Хочется узнать, с какого проекта они слизали это устройство? Просто хочу собрать такое самостоятельно.
kotozavr

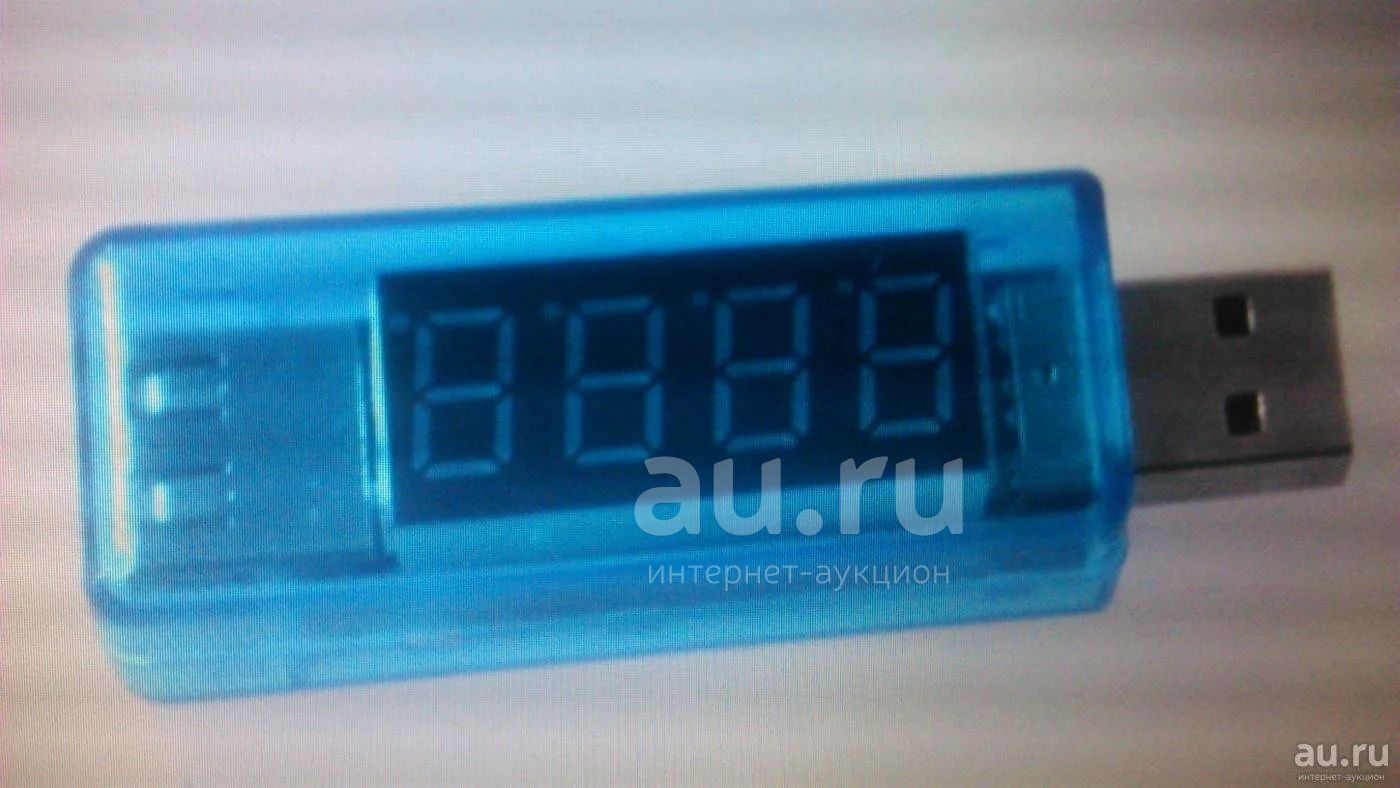

Это банальный ампервольтметр для измерения напряжения и тока через USB.
Я не знал. Подумал что он «лечит» материнки отжигая USB (иногда такое практикуется, точнее практиковалось на 865 чипсете)
JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!
Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
Приглашаем всех желающих 25/11/2021 г. принять участие в вебинаре, посвященном антеннам Molex. Готовые к использованию антенны Molex являются компактными, высокопроизводительными и доступны в различных форм-факторах для всех стандартных антенных протоколов и частот. На вебинаре будет проведен обзор готовых решений и перспектив развития продуктовой линейки. Разработчики смогут получить рекомендации по выбору антенны, работе с документацией и поддержкой, заказу образцов.
миллиампер-часы это ЕМКОСТЬ аккумулятора. То есть мА*ч и понятие «скушал» нонсенс. Точнее маркетинговый ход производителя — выводить некую цифру в попугаях чтобы привлечь покупателей. «Скушать» можно Ватты. А уж «скушать» при разряде Простите КУДА девайс будет разряжаться* В USB-разъем компьютера? Вам нужно срочно искать фрак и бронировать билет в Стокгольм — Нобелевская премия Вам обеспечена
Приглашаем 30 ноября всех желающих посетить вебинар о литиевых источниках тока Fanso (EVE). Вы узнаете об особенностях использования литиевых источников питания и о том, как на них влияют режим работы и условия эксплуатации
Мы расскажем, какие параметры важно учитывать при выборе литиевого ХИТ, рассмотрим «подводные камни», с которыми можно столкнуться при неправильном выборе, разберем, как правильно проводить тесты, чтобы убедиться в надежности конечного решения. Вы сможете задать вопросы представителям производителя, которые будут участвовать в вебинаре
А вот и схема китайского варианта:
В китае самый дешёвый вариант — 260 рублей. То же самое можно спаять для себя как минимум вдвое дешевле. Дисплей 1602 — 80 рублей, мега или тинька — 50 рублей. Габариты будут побольше, зато и функций можно добавить. Хотя, сложно представить, какие ещё функции могут понадобиться в простейшем устройстве.
Доброго дорогие посетители сегодня на обзоре Charge Doctor Tester KCX-017.
⑧ ATORCH SZB-USB
Напряжение 32В, ток 5.1А. Измерение емкости батареи до 10000 mAh или Wh. Уровень и время заряда отображаются. Поддерживаются Quick Charge 2.0, 3.0, MTK-PE, зарядники Apple IPad до 87Вт, используемые в последний Pro моделях.
Разрешение цветного дисплея 128*64 пикселя. Размер больше, чем у конкурентов. Кнопка переключает экраны с информацией. В комплекте переходник micro-USB.
Достоинства:
- точность измерений;
- универсальность;
- сборка;
- функционал.
Недостатки:
сложно разобраться с подключением.
Глоссарий
Quick Charge 2.0, 3.0 – стандарт быстрой зарядки от компании Qualcomm. Самый распространенный тип на данный момент. Чем выше номер, тем мощнее зарядное устройство. MTK-PE – та же функция от MediaTek, SuperVOOC – Oppo.
Micro-USB – разъем, который использовался повсеместно 3-4 года назад. Заменяется на новый Type-C, у которого выше пропускная способность, поддерживается быстрая зарядка. Lightning – порт Apple для IPhone, IPad, IPod.
Полезные советы по использованию USB тестера: как повысить точность и эффективность
1. Убедитесь в надежности и некорректности работы USB-порта.
Перед тем, как начать использовать USB тестер, убедитесь в надежности и некорректности работы USB-порта. Проверьте работоспособность порта, подключив другие устройства и убедившись, что они правильно работают. Если вы заметили какие-либо проблемы, например, неправильное подключение или неполадки в работе порта, следует исправить их перед проведением тестирования.
2. Используйте изолирующий резистор.
Использование изолирующего резистора может помочь вам повысить точность измерений с помощью USB тестера. Резистор помогает избежать потерь искажений, вызванных различными факторами, такими как паразитные емкости и индуктивности
При выборе резистора обратите внимание на его номинал и качество, так как они могут повлиять на точность измерений
3. Подключайте USB тестер непосредственно к источнику питания.
Чтобы обеспечить наиболее точные и надежные результаты, рекомендуется подключать USB тестер непосредственно к источнику питания, минуя удлинители или распределители питания. Это позволит избежать потери энергии и улучшит стабильность входного напряжения, что приведет к более точным результатам.
4. Проверяйте качество USB-кабеля.
Качество USB-кабеля может оказывать влияние на точность и стабильность измерений, поэтому рекомендуется использовать кабель высокого качества. Убедитесь, что кабель не поврежден и не имеет изоляционных дефектов, таких как трещины или облупленная изоляция. Это поможет избежать неправильных или неточных результатов измерений.
5. Учитывайте температурные условия.
Температурные условия могут оказывать влияние на работу и точность USB тестера. Перед началом тестирования, убедитесь, что окружающая среда находится в диапазоне рабочей температуры указанной в спецификации USB тестера. Кроме того, избегайте резких перепадов температуры, так как они могут повлиять на результаты измерений.
Следуя этим полезным советам вы сможете повысить точность и эффективность использования USB тестера, а также получить более надежные результаты измерений.
Пример 1. Определение некачественного кабеля USB.
Не важно какой кабель, просто USB, miniUSB, microUSB. Подключаем Charger Doctor к источнику питания (USB порт компьютера или зарядное йстройство с USB-выходом)
Я специально взял для примера 2 кабеля. Нормальный и плохой. Здесь, чтобы определить какой кабель плохой не нужен даже Charger Doctor, все видно невооруженным глазом. Но иногда даже из двух внешне абсолютно одинаковых кабелей один оказывается негодным (через него плохо и долго заряжаются мобильные устройство и происходят сбои при передаче данных), и без приспособления его найти невозможно.
Вот кабеля. Угадайте который хороший а который плохой.
В качестве зарядного устройства применим USB-зарядку на 2,1 А из этого обзора.
В качестве нагрузки — PowerBank из этого обзора. Этот Powerbank при зарядке потребляет ток около 1А (хотя на нем и написано, что ток его заряда 2000мА).

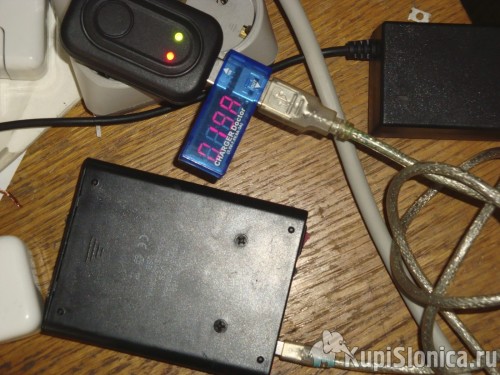

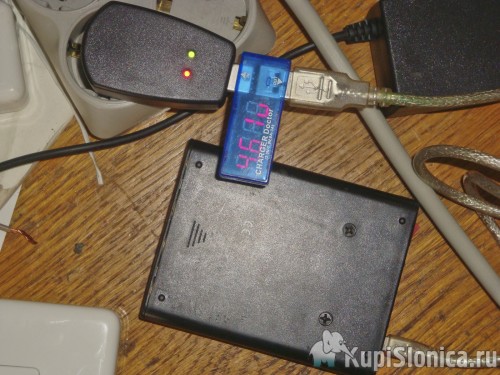

Подключаем Powerbank к Charger Doctor первым кабелем. Видим, что ток зарядки составляет 1,06А.
Напряжение немного просело, но в пределах нормы.
Теперь меняем кабель на другой.
Напряжение просело меньше, явно зарядное устройство недогружено. Сопротивление кабеля намного больше. А ток?
А ток всего каких-то жалких 0,38А. И это на кабеле длиной около полуметра.
Нет, такой кабель нам не нужен. Выбрасываем его… нет, оставим для дальнейших демонстраций.

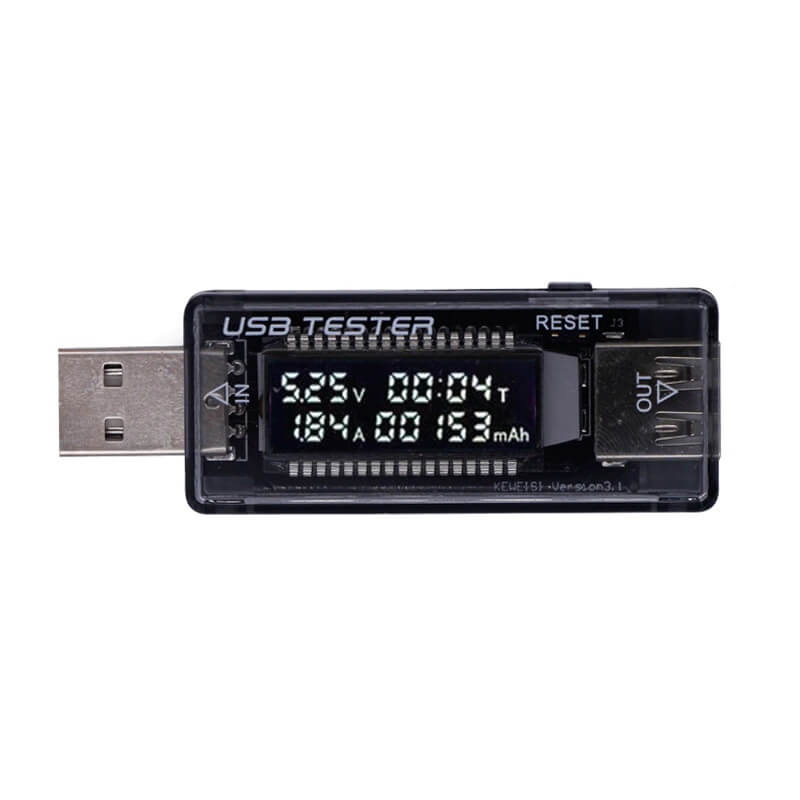

ТОП-10 USB-тестеров с Алиэкспресс
Отзыв покупателя: «Разъёмы хорошие, плотные. Экран яркий, всё хорошо читается и видно даже при ярком свете. Экран работает и без нагрузки, показывает текущий вольтаж. На экране – напряжение адаптера, сила тока при заряде, время зарядки, текущая ёмкость. После окончания зарядки – таймер автоматически останавливается. Сбоку – кнопка для сброса счётчика ёмкости и времени заряда. Товар супер. Продавец молодец. Рекомендую.»
Отзыв покупателя: «Через 10 дней после заказа товар прибыл в почтовое отделение. Упаковка супер. Товар соответствует описанию и, на мой взгляд, лучший USB-тестер с Алиэкспресс за свою цену. В комплекте с устройством был переходник на micro-USB, а также порт с этим разъёмом. Эта штука очень полезна для определения параметров тока, таких как блоков питания, кабелей и устройств. Режимы отображения экрана указаны в описании на картинке-схеме. Я доволен покупкой, спасибо продавцу.»
Рекомендуем: лучшие вольтметры Алиэкспресс.
Отзыв покупателя: «Простой тестер USB с одним входом и одним выходом. В инструкции на английском языке указано, что он может измерять напряжение до 32 вольт. При подключении нагрузки, тестер измеряет ее напряжение, потребляемый ток и мощность, а также отображает данные об отданных ампер-часах и времени зарядки аккумулятора. Кабель крепко фиксируется в разъеме USB.»
Отзыв покупателя: «USB-тестер отличный. Он позволяет просматривать напряжение и ток, которые поступают на устройство. Всё работает, и показания являются правильными. Доставка была быстрой. В общем, рекомендую как товар, так и продавца.»
Рекомендуем: лучшие мультиметры с Алиэкспресс.
Отзыв покупателя: «Получил данный девайс и уже опробовал. Что сказать — рабочий, показывает и напряжение и ток и отдаваемую мощность и накопленную емкость и даже на четырех пиновых разъёмах показывает напряжение на D+ и D-. Короче универсал. И как бывает у универсалов есть и минусы — маленький дисплей, не отображает фактическую ёмкость батареи, показывает только накопленную емкость в процессе зарядки. Прилагается небольшая инструкция на английском языке и сертификат на каждый предмет.»
Отзыв покупателя: «Всё отлично, тестер рабочий, пришёл быстро. Зарядил через него 10 аккумуляторов 16850 вроде показания верные +- , телефон с быстрой зарядкой тестирует напругу, вроде не душит. 3А спокойно пропускает через себя. Покупкой доволен, отзывы положительные.»
Рекомендуем: лучшие тепловизоры с Алиэкспресс.
Отзыв покупателя: «Ждал этот тестер, как ребёнок, и он превзошел все мои ожидания. Качество сборки на высшем уровне, все тесты проводятся в режиме реального времени с высокой точностью. Настоятельно рекомендую его всем, кто сомневается — просто возьмите его и не пожалеете! Я бы дал ему оценку 100 из 10!»
Отзыв покупателя: «Данный тестер выполнен качественно, имеет очень маленький размер и лёгкий вес. Начинает работу с приветственного окна загрузки лого и имеет два варианта отображения информации, переключение которых осуществляется через двойной клик. Перед подключением к сети можно откалибровать тестер, зажав кнопку. Я не могу оценить точность измерений, но в сравнении со старым тестером он кажется более-менее точным. На тестере есть хорошо читаемый цветной дисплей размером 2х1см.»
Рекомендуем: лучшие осциллографы с Алиэкспресс.
Отзыв покупателя: «Недорогой тестер для проверки блоков питания и проводов. Рейтинг хороший. Идеально подходит для пользователей, не имеющих высоких требований. На большом дисплее отображается достаточное количество информации для оперативного контроля, а подсветка экрана делает использование прибора еще более комфортным. Доставка 5 дней.»
Отзыв покупателя: «Товар шёл 10 дней. Всё соответствует описанию. Проверял разные повербанки, всё хорошо работает. Товаром доволен, только вот пришло в обычном пакетике и не было никакой инструкции, но чтобы понять как им пользоваться, можно и без инструкции. Есть обзор на ютубе.»
Рекомендуем: лучшие регуляторы оборотов с Алиэкспресс.
Вот мы и рассмотрели ТОП-10 USB-тестеров с Алиэкспресс. Используется такое устройство для тестирования и измерения параметров USB-портов, таких как напряжение, ток, мощность и скорость передачи данных.
Его можно использовать для проверки качества зарядки портативных устройств, таких как смартфоны, планшеты, портативные зарядные устройства, и других устройств, которые используют USB-порты для зарядки и передачи данных.
Купоны на Али до 30 апреля 2024
Использование
Характеристики
3500mA Onput: 3-7V / 50мА
3500mA Вместимость: 0
19999mAh История данных: Да

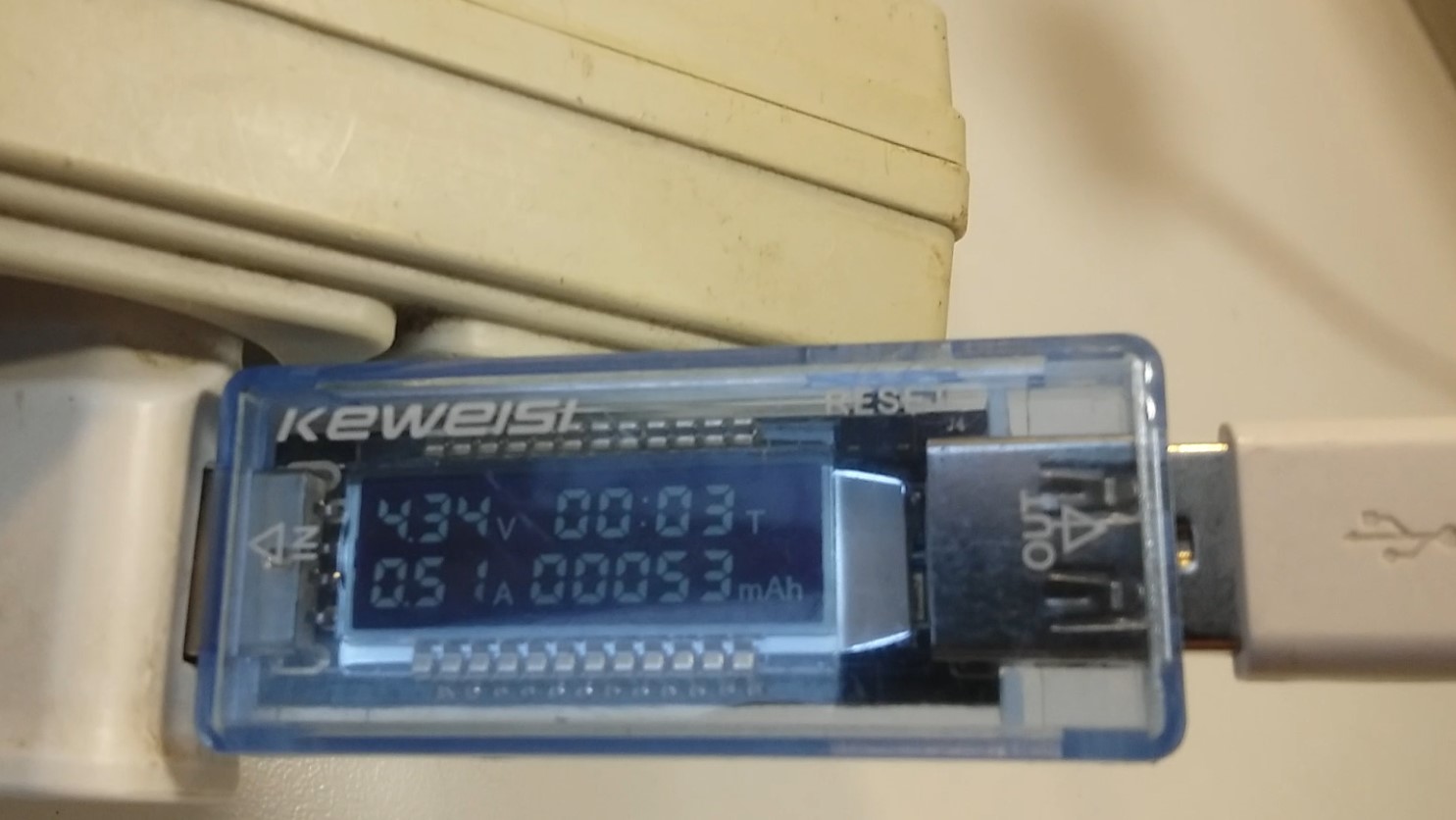

Пользоваться устройство достаточно удобно за счет короткого провода Тестор можно использовать практически в любых условиях. Характеристики позволяют тестировать не только, стандартные параметры, но и узнать емкость, а также сохранить полученные результаты. Есть возможность сохранить около 10 результатов.
Кнопкой можно стереть данные. Для этого нажмите кнопку, пока параметры не будут изменены для следующих наборов параметров. Затем отпустите кнопку. Тогда следующие наборы параметров будут запущены, и они начнут с нуля.
Переключаться между результатами. Для этого необходимо быстро 2 раза нажать на кнопку (в пределах 0,5 сек), фон начнет мигать. Чтобы переключиться на следующий результат просто нажмите на кнопку. Когда выберете необходимый результат нажмите быстро 2 раза кнопку после чего результат начнет считаться.
Проблем с работой я не наблюдал, как и с корректностью выдаваемых данных. Совместно с Резистором пользоваться данным устройством становиться еще удобной, вы можете легко определить емкость power banka, а также максимальные значения, которые может выдать то или иное устройство. В целом я очень доволен, но время не стоит на месте и уже сегодня есть устройства, которые поддерживают Quick Charge 3.0. Но данный тестер не может похвастаться данной функцией, он уже немного устарел. Посему я бы рекомендовал посмотреть в сторону новейшей модели.
Пример 2. Определение некачественного USB зарядного устройства.
Бывает так, что некоторые зарядные устройства плохо заряжают мобильные устройства с высокими токами зарядки. Под нагрузкой у них проседает напряжение и они не могут выдать необходимый ток. И даже если на самом зарядном написан его номинальный ток, это еще не значит что она с таким током справится.
Возьмем три зарядных устройства:
Это будет №1. Проверено на токе до 2А.
Это №2. Какая-то посредственная зарядка.
№2, вид с обратной стороны. Видим что ток 500mА.
Это будет №3. Вообще никакая зарядка.
Видим что ток у нее 200-300mA (как Бог пошлет) и напряжение 6V. Ну ладно, для нашего теста пойдет. А вот телефон к такому зарядному устройству я бы подключать не стал.
Зарядное устройство №1 мы уже протестировали выше, повторяться не будем. Ток 1А на хорошем кабеле оно выдало. Точнее выдало столько, сколько потребляет заряжаемый PowerBank.

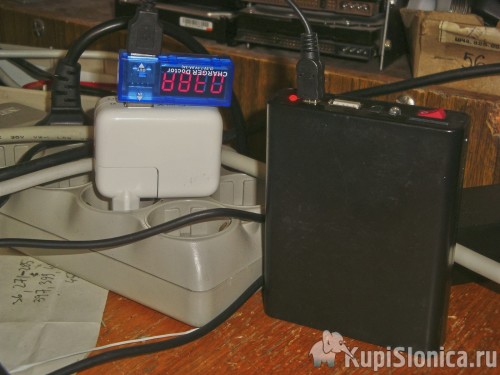

Подключим ChargerDoctor к зарядному №2.
Видим что напряжение без нагрузки составляет 5,35V.
Подключим нагрузку. Ток составляет 410mA. Это где-то около максимума возможностей этой зарядки. Соответственно, если рискнуть заряжать Powerbank этим зарядным, время зарядки увеличится примерно в 2 раза, по сравнению со временем зарядки от зарядного №1.
Напряжение просело до 4,61V. Это никуда не годится, при токах нагрузки близких к максимуму, напряжение проседает ниже 5 В, значит некоторые устройства просто не смогут заряжаться вообще.
Вывод: зарядное устройство №2, как бы это выразиться помягче, не совсем хорошее. Впрочем, это вполне ожидаемо.
Теперь подключим зарядное устройство №3.
Напряжение без нагрузки 7, 49V!!! Ну, думаю Powerbank это переживет…
Под нагрузкой напряжение просело до 4,91V.
А ток, который смог выдать этот PowerAdapter всего 0,19А.
Это вообще ни в какие ворота не лезет. Заряжать этим устройством №3 не стоит вообще ничего.
Оно вообще для этого непригодно.
Вот так на простых примерах мы научились быстро и легко выявлять некачественные USB кабеля и зарядные устройства, используя простейший и дешевый Charger Doctor.
Данный Charger Doctor, несмотря на кустарное производство, показал себя с лучшей стороны. Он работает и производит достаточно точные измерения. А учитывая его цену, его вообще можно рекомендовать к покупке всем.
Возможно, вам будет интересно:
Ортопедические стельки с супинатором и гелевой подушкой
Keeppower Li-Ion аккумуляторы 14430 700 mAh
Замена экрана E-INK в электронной книге ONYX NEWTON i63ML
Универсальные щупы для мультиметра+доработка
Переделка импульсных блоков питания 110V на 220V
Обзор USB-тестера. Как определить реальную ёмкость аккумулятора
На первый взгляд может показаться, что USB-тестер для измерения напряжения и тока — это специфическая штуковина, которая будет полезна разве что сисадминам и радиоинженерам. Однако это не так. Эта незамысловатая вещица пригодится буквально каждому пользователю, который имеет в своем личном арсенале хотя бы один смартфон или планшет. И вот почему.
Что мы имеем
Итак, мы определились, что у каждого из нас есть какое-нибудь портативное устройство. Это может быть и смартфон, и планшет, и фотоаппарат — да все, что угодно. Все эти гаджеты объединяет одно — они заряжаются при помощи кабеля от сетевой розетки или же USB-разъема компьютера. В последнее время к этому немногочисленному перечню присоединились еще и портативные аккумуляторы. И они к нашему разговору имеют самое непосредственное отношение.
Лично у меня дома (держу пари, что у вас примерно такая же ситуация) скопилось достаточно много самых разных кабелей и зарядных устройств. Большинство из них это провода с разъемом Micro USB на одном конце или же кабели Lightning для устройств от компании Apple. Я ума не приложу, откуда взялась добрая половина всех этих аксессуаров у меня дома, однако в таком бардаке требуется навести порядок: избавиться от сломанных и малоэффективных блоков питания и оставить рабочие и наиболее качественные из них. А помочь в этом разборе полётов нам сможет как раз USB-тестер.
Зачем он нужен?
Основная функция этого простенького аксессуара заключается в измерении напряжения и силы тока, которые проходят от источника питания к приёмнику. Другими словами, USB-тестер — это своеобразное звено в цепи передачи энергии, которая обычно выглядит следующим образом:
И сейчас мы подходим к самому главному вопросу: зачем оно всё надо? Дело в том, что наш USB-детектор поможет найти те зарядные устройства, которым пора отправляться на покой. Тут все просто. Если на самом блоке питания указано, что аксессуар имеет на выходе 2 ампера, а наш USB-тестер показывает реальные 0,7 — 0,8 мА, то выходит, что зарядник не соответствует заявленным характеристикам и весьма неэффективно будет подзаряжать ваше мобильное устройство.
На фоне всех моих личных блоков питания явно выделяются аксессуары от Apple. Если на корпусе зарядника указано 1А, значит по результатам измерения мы получим результат не ниже заявленного, а на практике еще и выше. В среднем, сила тока выровнялась на отметке в 1,18 А.
Важно помнить, что конечный показатель может зависеть от многих факторов, а не только от качества самого блока питания. Мутной воды в чистоту эксперимента может добавить и кабель (длина, диаметр сечения, экранирование) и сам приёмник энергии
Лучше всего измерения проводить при помощи аксессуаров из комплекта к конкретному устройству. В цепи где кабель от Nokia, зарядное устройство от Samsung, а заряжаете вы смартфон Lenovo может быть много самых разных погрешностей.
Подчас цепь передачи энергии может выглядеть еще и так:
Для многих пользователей уже давно не секрет, что не все портативные аккумуляторы (особенно это касается китайских noname-поделок) имеют реальную емкость, которая соответствует заявленной. Например, батарейка с 20 000 мАч на самом же деле может подзарядить ваш смартфон с аккумулятором в 3 000 мАч всего лишь полтора — два раза. Наш USB-тестер пригодится, чтобы проверить Power Bank на честность.
Например, ваш портативный АКБ зарядился полностью с нуля за 2,5 часа. При этом ток согласно измерениям USB-тестера составлял в среднем 1,18 А. Чтобы узнать реальную емкость вашего аккумулятора, достаточно перемножить эти два параметра между собой. Таким образом, 1180 мА * 2,5 = 2 950 мАч. Последнее значение и будет являться реальной емкостью вашего аккумулятора и, если на корпусе самой батарейки указано, что он имеет объем в 5 000 мА*ч, то поздравлять вас, к сожалению, не с чем.
Кроме того, при помощи этой полезной штуковины можно проверить какой в действительности ток отдает аккумулятор заряжаемому устройству. На некоторых батарейках имеется сразу два USB разъема. Обычно на выходе первого сила тока равна 1 амперу, то на выходе второго она может быть заявлена уже в 2.1 А.
Так, в моем случае эксперимент показал, что все — обман! USB-порт с маркировкой 1 А отдавал ток 0,65 А, а разъем с отметкой в 2,1 А на максимуме смог поделиться током всего лишь 1,12 А.
Где купить и сколько стоит?
Несмотря на то, что в этом обзоре участвовал USB-тестер, который я приобрел давно и уже не помню где именно, все же посоветую приобрести более интересный вариант.
В конечном счете, USB-тестер — это вещица весьма полезная в хозяйстве, а стоит совсем небольших денег.
Для чего нужен и как применять USB тестер?
Вы беспокоитесь о том, что зарядка для какого-то устройства не отвечает характеристикам и стала причиной каких-то проблем? А может, это аккумулятор? Не уверены, что какая-то из флешек работоспособна? USB порт компьютера или ноутбука перестал реагировать на устройство, которое всегда «не опознано»? Пора приобрести USB тестер. Да, в эпоху, когда мы перегружены электронными устройствами и готовы выложить за переносной аккумулятор ёмкостью эдак 20000—40000 мА/ч, лучше убедиться, что заявленные характеристики соответствуют реальным. В любом случае, где бы не приобретались устройства, USB тестер — сильный козырь для проверки его в деле. Что с его помощью можно увидеть?
посмотрите, чем китайцы вас могут порадовать
USB тестер: вольтаж USB порта
Если кому-то из вас не посчастливилось почувствовать на себе что такое некачественные показатели электроэнергии, объяснять здесь нечего. Вследствие аварии значения могут быть понижены, вы будете сидеть при тусклом освещении, а львиная доля приборов просо не включится. Если напряжение в розетке завышено — велика вероятность сгорания блоков питания всех включённых в данную минуту устройств. И если проводка дома не защищена аппаратами, это произойдёт почти гарантийно. А чем USB порт хуже? Последствия не столь критичны, но чего ждать от такой зарядки-то? Так что в теории ориентируемся на стандартные 5 В выпрямленного/постоянного тока. По факту у любого производителя мы видим отклонения в диапазоне 4,8 — 5,2 В, что можно считать нормой. В любом случае показатели зарядки особо указываются на каждом зарядном устройстве. Однако постоянно плавающие показатели во время зарядки могут свидетельствовать о некачественном зарядном устройстве (не на заряжаемом). USB тестер же, который вы купите, сможет сосчитать вольтаж в пределах от 3-4 до 30-40 В (сверьтесь с показаниями).
USB тестер: ампераж зарядки
Очередной показатель, которые тестер срисует, это ток зарядки. Именно этот показатель и отвечает за то, зарядится ли вообще ваш гаджет, и как долго (согласно спецификации) он это будет делать. Здесь логика также проста — чем ниже относительные показания тока зарядки, тем дольше заряжается телефон/планшет. Или вообще не заряжается (если зарядка от простенького мобильника, а вы планшет подключили). С чем сравнивать? На каждом заряднике есть бумажный шильдик, который указывает на максимально допустимый ток зарядки (OUTPUT):
При 5 В max ток зарядки 2—5 А, при 4,5 В — 5 А
при напряжении на выходе 5,2 В ток зарядки смартфона не должен превышать 2 А
зарядное устройство немощное: ток до 1 А
Опять же ток зарядки, указываемый тестером, должен колебаться в разумных пределах вокруг указанных на шильдике значений. В противном случае, электрическую цепь можно считать нестабильной. И самый, наверное, главный момент для любого подзаряжаемого устройства: в момент, когда оно сообщит об окончании зарядки, ток должен опуститься в своём значении до минимума (до 0 не выйдет всё равно). Однако если минимальное (сотые единиц Ампера) значение так и не будет достигнуто, это даёт право утверждать, что батарее устройства приходит конец:
ток после полного заряда телефона по «нолям» — аккумулятор в порядке
смартфон говорит, что заряжен, а вот ток зарядки по-прежнему велик
Помните, что показатели тока на тестере отражают потребление именно устройства (телефона/смартфона/планшета), а не максимальную пропускную способность USB-порта. При этом они могут и не потреблять максимальную нагрузку с порта. Ваш USB тестер, скорее всего, способен пропускать (измерять) токи в пределах до 5 А (сверьтесь с показаниями).
Что ещё может показать USB тестер?

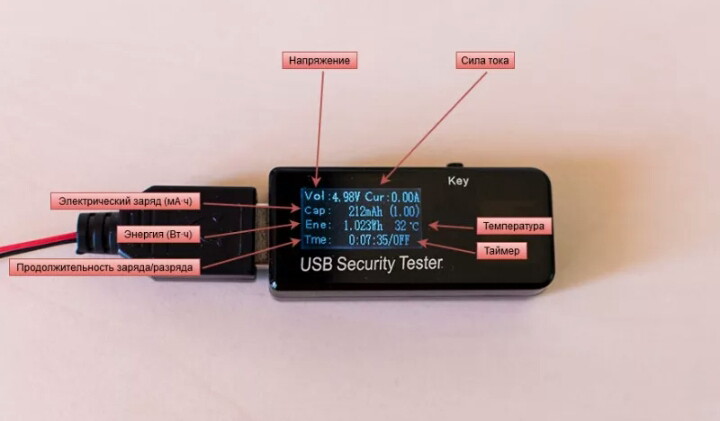

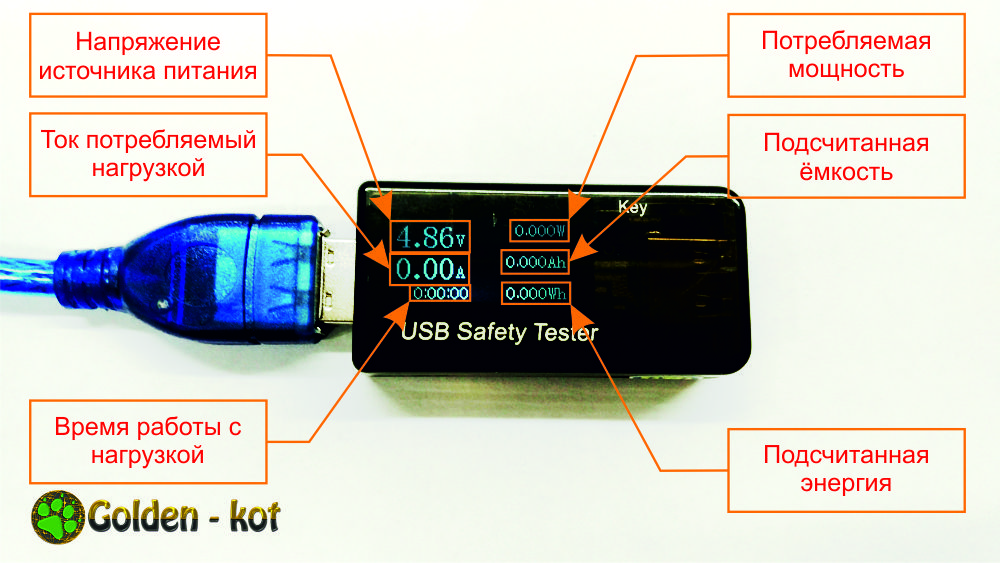

В зависимости от конфигурации, вам могут быть доступны следующие (текущие или одномоментные) показания:
- потребляемая заряжаемым девайсом электроэнергия
- время зарядки
- входное сопротивление цепочки от USb порта до контроллера заряжаемого устройства
- температуру на USB разъёме
- ёмкость заряжаемого аккумулятора
Все параметры можно сбросить долговременным нажатием на кнопку на корпусе тестера.
Как использовать USB тестер для обнаружения проблем с подключением устройств?
Шаг 1: Подключите USB тестер
Вставьте USB тестер в разъем USB, а затем подключите своё устройство к другому концу USB тестера. Убедитесь, что оба конца подключены к соответствующим портам.
Шаг 2: Запустите тестирование
Включите ваше устройство и наблюдайте показания на USB тестере. Он будет отображать информацию о напряжении, токе и мощности, используемых вашим устройством.
Шаг 3: Анализ результатов
Оцените показания USB тестера
Обратите внимание на колебания значений, которые могут указывать на проблемы с подключением устройства. Например, низкое напряжение может означать нестабильное или недостаточное питание, что может вызывать сбои работы устройства
Шаг 4: Решение проблемы
Если USB тестер обнаруживает проблему, вы можете попробовать выполнить следующие действия:
- Проверьте кабели и разъемы: убедитесь, что кабели и разъемы правильно подключены и не повреждены.
- Используйте другой порт USB: проверьте, работает ли ваше устройство в другом порту USB. Это поможет исключить возможность проблемы с самим портом.
- Подключите к другому устройству: если ваше устройство не работает, подключите его к другому компьютеру или устройству. Если проблема остается, это может указывать на неисправность самого устройства.
- Проверьте драйверы: убедитесь, что у вас установлены последние версии драйверов для вашего устройства. Устаревшие или поврежденные драйверы могут вызывать проблемы с подключением.
Обратите внимание, что данный список не исчерпывающий — каждая проблема может иметь свои уникальные особенности и требовать индивидуального решения. Шаг 5: Получите помощь профессионалов (при необходимости)
Шаг 5: Получите помощь профессионалов (при необходимости)
Если вы не смогли решить проблему самостоятельно, обратитесь к специалисту. Он сможет провести более глубокую диагностику вашего устройства и предложить наиболее эффективное решение.
Надеемся, что эта инструкция поможет вам использовать USB тестер для обнаружения и решения проблем с подключением устройств. Удачи вам!
Как работает USB тестер
Основной принцип работы USB тестера заключается в измерении различных параметров USB-соединения. Он подключается к компьютеру или другому устройству через USB-порт и выполняет проверку с помощью электронных датчиков, расположенных внутри устройства.
USB тестер предоставляет информацию о таких параметрах как напряжение, ток, скорость передачи данных и качество сигнала. Он может также отображать эти значения на встроенном дисплее или передавать их на компьютер для анализа.
Одной из основных возможностей USB тестера является проверка мощности, подаваемой на USB-порт. Он может измерить ток, проходящий через кабель, и определить, достаточно ли мощности для питания подключенного устройства.
Другая важная функция USB тестера – проверка скорости передачи данных. Он может определить, соответствует ли скорость передачи на USB-порту заявленным техническим характеристикам устройства.
Кроме того, USB тестер способен обнаружить помехи или неполадки в USB-портах, вызванные перегрузкой, коротким замыканием или плохим контактом. Он предупредит пользователя о возможности повреждения подключенных устройств или нестабильной работе USB-портов.
Благодаря своим возможностям, USB тестер является полезным инструментом для пользователей, которые хотят проверить и улучшить качество своих USB-соединений.
Лучшие USB тестеры с АлиЭкспресс
Качество и скорость зарядки смартфона напрямую зависит от адаптера и кабеля питания. Производители рекомендуют использовать только оригинальные устройства, идущие в комплекте. Но случается так, что они выходят из строя. Такое часто происходит с аксессуарами компании Apple. Покупка нового, оригинального кабеля обойдется в 1-2 тысячи рублей, а адаптер стоит более 5000. С другими производителями ситуация лучше, но ненамного.
На помощь придут неоригинальные адаптеры и шнуры. Их качество можно проверить при помощи USB-тестера напряжения и тока. Это небольшое устройство покажет пропускную способность кабеля и мощность адаптера. Прибор также может быть полезным для мастеров, которые создают кастомные системы питания для различной электроники. В этой статье собраны лучшие тестеры с АлиЭкспресс.
На что обратить внимание
Перед покупкой стоит ознакомиться с основными параметрами USB-тестеров. Это поможет выбрать подходящий, не переплачивая за лишние функции:
Поддерживаемые максимальные ток и напряжение – параметры, которые есть даже у самых простых аппаратов. От них зависит, насколько мощные адаптеры сможет проанализировать тестер. Для простых зарядников от телефонов хватит до 9 вольт напряжения и до 2-2.5 ампер тока. Для измерения адаптера с поддержкой стандарта Quick Charge понадобится устройство, в котором заявлена его поддержка.
Разъемы подключения – на выходе у простых тестеров обычный USB. То есть с его помощью можно измерить параметры зарядников смартфонов или разъемы на компьютере. Но при этом не получится проверить кабели micro-USB, type-C, lightning. Если это необходимо, то стоит искать модель с их наличием. Использование переходника поможет решить проблему, но нарушит точность показателей.
Дополнительные функции в виде измерения емкости аккумулятора в подключенном гаджете, замера времени зарядки, температуры разъема понадобятся тем, кто занимается тестированием на или ремонтом.
Размер экрана играет малую роль. Они все не очень большие
Но если видно по фотографиям, что на дисплей выводится одновременно несколько параметров мелким шрифтом, то стоит обратить внимание на то, не придется ли смотреть на них в упор
ТОП-8 тестеров с Алиэкспресс
Основы работы USB тестера
USB тестер представляет собой устройство, предназначенное для проверки и измерения различных параметров USB-порта, таких как напряжение, ток, мощность и сопротивление. Он может использоваться для тестирования и диагностики USB-кабелей, зарядных устройств, портативных устройств, таких как смартфоны, планшеты, плееры, а также других устройств, которые используют интерфейс USB для передачи данных и зарядки.
Работа USB тестера основывается на принципе измерения напряжения и тока в USB-порту. Он подключается к USB-порту устройства и преобразует измеренные параметры в цифровой сигнал, который отображается на дисплее устройства.

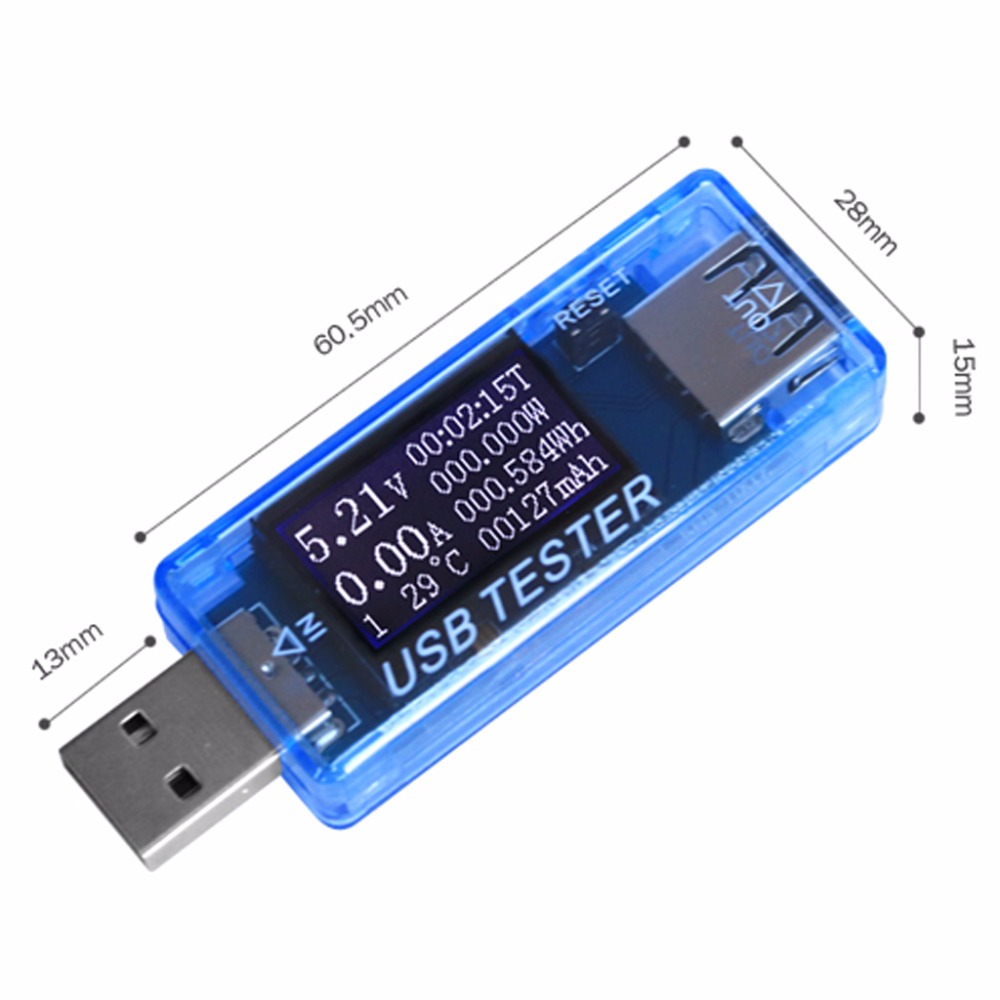

USB тестер обычно имеет небольшой дисплей, на котором отображается измеренное напряжение, ток и другие параметры. Он также может иметь кнопки управления для выбора режимов измерения и настройки параметров.
Основные возможности USB тестера включают:
- Измерение напряжения USB-порта. USB тестер позволяет измерить напряжение в порте и узнать, соответствует ли оно стандартным значениям. Это позволяет определить работоспособность порта и выявить возможные проблемы с питанием.
- Измерение тока USB-порта. USB тестер позволяет измерить ток, потребляемый подключенным устройством. Это помогает определить, насколько эффективно устройство заряжается или потребляет энергию.
- Измерение мощности USB-порта. USB тестер позволяет вычислить мощность, потребляемую или поставляемую подключенным устройством. Это полезно для определения совместимости устройства с портом и оценки его энергозатрат.
- Измерение сопротивления USB-порта. USB тестер позволяет измерить сопротивление порта, что может быть полезно при поиске причин неполадок в работе порта или кабеля.
USB тестеры являются полезными инструментами для диагностики и проверки USB-портов и устройств. Они позволяют детально измерить различные параметры и выявить возможные проблемы. Использование USB тестера может помочь обеспечить надежность и безопасность работы устройств, а также оптимальное использование USB-портов.
