Как провести распиновку obdii диагностического разъема по схеме

распиновка OBD 2 ВАЗ ГАЗ

Так же Вы можете ознакомиться с распиновкой диагностических разъемов

диагностический разъем KIA

В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем. Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку. Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей. Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

Распиновка колодки OBD 2 (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

Обозначения контактов:

7-K-линия диагностики

4/5 — GND выступающие контакты

16 — питание адаптера +12В

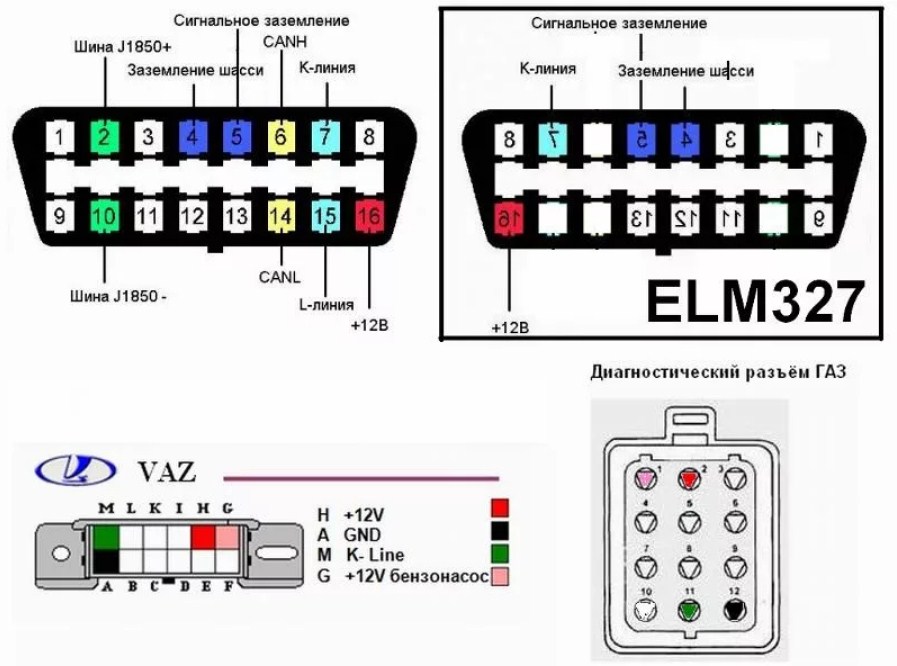

Распиновка колодки ВАЗ до 2004 года:

Обозначения контактов:

M — k-линия диагностики

H или G — питание адаптера +12В

При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер.

(В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.)

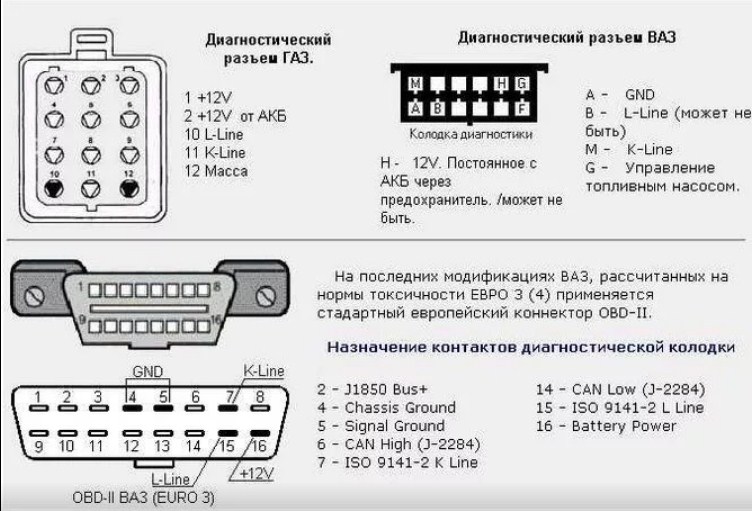

Разъем ГАЗ (Газель) УАЗ

Обозначения контактов:

2 — Питание адаптера +12В

12 — масса

10 — L-линия диагностики (может быть не разведена, как правило не используется)

11 — K-линия диагностики

Распиновка колодки Daewoo Nexia n100, Matiz, Chevrolet Lanos, ZAZ Chans:

Разъем M — К — линия для диагностики

Разъем А — масса

Разъем H — +12В (напряжение в данном разъеме может отсутствовать на некоторых моделях автомобилей)

Разъем G — +12В от замка зажигания (возможно отсутствие напряжения при включенном зажигании и незаведенном двигателе на некоторых моделях автомобилей

Если Вас интересует расположение диагностической колодки в Вашем автомобиле, а так же распиновка диагностических колодок автомобилей других марок. То Вы можете ознакомиться с ними через систематизированный каталог диагностических адаптеров. Скачать распиновку колодок автомобилей.

Распиновка obd2 разъема — схема диагностического разъема

Распиновка obd2 разъема — все автомобили выпущенные в последние годы, оборудованы всевозможными электронными приборами. Одним из важных устройств считается система для выполнения диагностики установленного в автомобиле оборудования. Конструкция этого устройства включает в себя коннектор OBD2, который был сконструирован в девяностых годах. Основное его предназначение — возможность подключения сканера, который считывает показания и помогает автомеханику выявить причины неисправности, если они имеются. В настоящее время данного рода устройства широко распространены на рынке и диагностику можно осуществить не посещая СТО. К примеру можем отнести сканер корейского производства Scan Tool Pro Black Edition.
Данное устройство совместимо с большинством автомобилей при наличии ODB2 коннектора, относится к бюджетному сегменту, но, в отличии от китайских аналогов, позволяет произвести комплексную диагностику авто (сканирует не только двигатель, но и другие узлы автомобиля). Кроме этого, с его помощью можно измерять бортовое напряжение, температурную составляющую, показания всех имеющихся датчиков, скорость, а также другие параметры. Причем все это можно выполнять непосредственно во время эксплуатации автотранспорта.

Как правило, розетка коннектора obd2 устанавливается в автомобиле около рулевой колонки, (расстояние составляет примерно 180 мм). Параметрические характеристики коннектора позволяют создать обмен информационными данными, используя при этом промышленную цифровую CAN-шину.

Именно с помощью протокола CAN можно осуществлять подключение различных управляющих устройств,всевозможных датчиков и механизмов. Причем можно одновременно принимать и передавать данные в цифровом формате с большой скоростью, также есть функция защиты от помех.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом. Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1	Фирменный
2	Шина J1850
3	Фирменный
4	Заземление общее
5	Сигнальная земля
6	Шина CAN
7	Линия K по ISO 9141-2
8	Фирменный
9	Фирменный
10	Шина J1850
11	Фирменный
12	Фирменный
13	Фирменный
14	Шина CAN
15	Линия L по ISO 9141-2
16	+12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось. На сегодняшний день усовершенствованные коннекторы имеют возможность извлекать максимум информации о неполадках. Происходит это благодаря связи приборов диагностики с электронными модулями в авто.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.

OBD2 сканер на SsandYong New Actyon

Предыдущая запись Как разобрать жесткий диск
Следующая запись Предварительный усилитель hi-fi

5. Совместимость авто с ELM327

Подходит ли автосканер ELM327 к вашему авто поможет специальная база данных, которая обновляется разработчиками после тестирования совместимости. Данный сервис определит будет ли прибор работать при подключении к автомобилю. В зависимости от года выпуска модели автолюбители могут выяснить, насколько их транспорт совместим с описанной выше моделью автосканера.1. Необходимо нажать на список марок.2. Из раскрывающегося перечня выбрать производителя, раздел год — соответствующий период, когда был произведен автомобиль. 3. Уточнить подходит ли этот аппарат именно к имеющейся модели, можно раскрыв вкладку бренда.

Разъем OBD 2 — распиновка, описание, фото

Описание OBD 2

штекер OBD 2

гнездо OBD 2

OBD (On board diagnostics, от англ. бортовая диагностика) предполагает наличие специального диагностического разъема. Данное решение необходимо для подключения сканера, ноутбука или смартфона к системе OBD. Само наличие ОБД в автомобиле означает возможность самодиагностики ТС, а также позволяет считывать определенную информацию с различных бортовых систем: ЭБУ двигателем, управляющие блоки Airbag, система ABS и т.д. Другими словами, OBD позволяют осуществить проверку состояния различных систем.

Указанная самодиагностика появилась в США, произошло это достаточно давно (с начала 80-х годов). Главной задачей внедрения стала борьба за экологию, то есть контроль за составом выхлопных газов и исправностью работы систем, которые снижали токсичность выхлопа. Первые версии были способны только определить наличие или отсутствие неполадок, при этом без локализации самой проблемы. Добавим, что на начальном этапе каждый производитель автомобилей имел свой стандарт диагностического разъема OBD-I и необходимое для считывания данных диагностическое оборудование, что значительно затрудняло проверку ТС различных марок в рамках одного автосервиса.

Дальнейшее развитие привело к тому, что появился OBD 2, который превратился в унифицированный стандартный цифровой разъем. Через такой разъем можно просматривать информацию о состоянии и работе отдельных систем любого ТС в режиме реального времени, считывать необходимые данные и коды записанных в память блоков управления ошибок для их расшифровки. Благодаря такой функциональности проверка машины через OBD-II сегодня позволяет намного быстрее и точнее обнаружить имеющуюся неисправность в случае ее возникновения.

Если сравнить систему OBD на начальном этапе с более современным решением, тогда ранние версии затрагивали следующие элементы: датчик кислорода, систему рециркуляции (EGR), систему питания ДВС и блока управления двигателем (ЭБУ). Вся проверка сводилась к определению уровня токсичности выхлопных газов. Появление стандарта OBD II стало набором требований, согласно которым система управления двигателем должна соответствовать закрепленным на законодательном уровне стандартам применительно к составу отработавших газов. Получается, OBD II это не просто диагностический разъем с определенной распиновкой, особыми протоколами связи и форматами отображаемой информации для проверки авто, а целый пакет требований, которым должна соответствовать продукция различных автопроизводителей.

В Европе указанный стандарт называется EOBD и основан на американской OBD-II. Такой стандарт обязателен для всех ТС с января 2001 г. В Японии аналогичный стандарт получил название JOBD. Сегодня активно разрабатывается автодиагностика по стандарту OBD-III, которая должна в скором времени сменить OBD II.

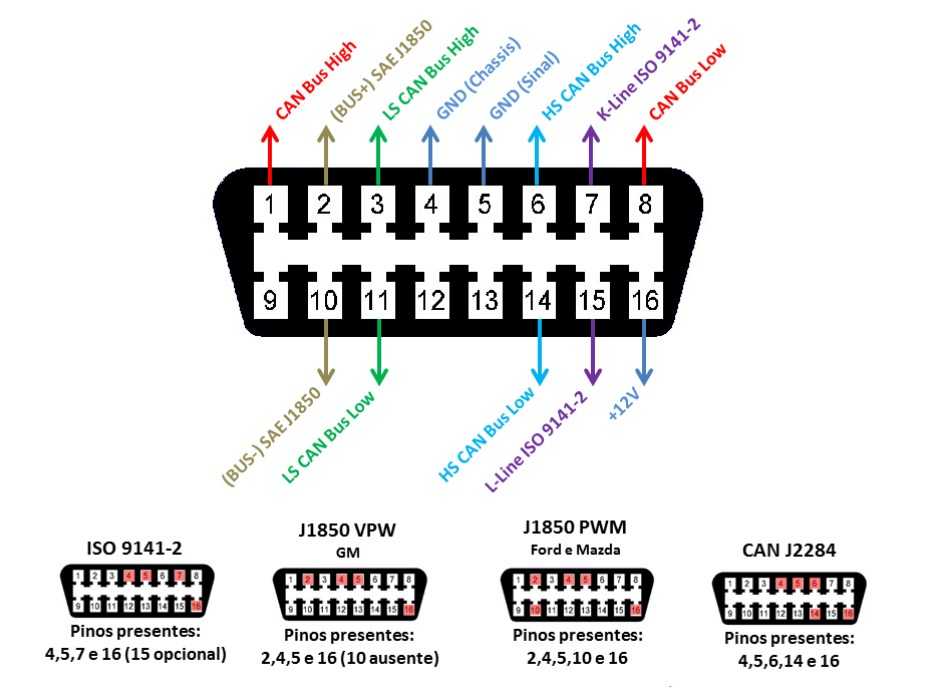

Распиновка OBD 2

Вывод	Описание
1	OEM (протокол производителя).
2	Шина + (Bus positive Line). SAE-J1850 PWM, SAE-1850 VPW.
3	—
4	Заземление кузова (Chassis Ground).
5	Сигнальное заземление (Signal Ground).
6	Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
7	K-Line (ISO 9141-2 и ISO 14230).
8	—
9	Линия CAN-Low, низкоскоростной шины CAN Lowspeed.
10	Шина — (Bus negative Line). SAE-J1850 PWM, SAE-1850 VPW.
11	—
12	—
13	—
14	Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
15	L-Line (ISO 9141-2 и ISO 14230).
16	Питание +12в от АКБ (Battery Power).

Контакты 3, 8, 11, 12, 13 не определены стандартом.

pinov.net 2018

Расшифровка кодов ошибок

Одно из главных достоинств протокола OBD2 – унификация кодирования неисправностей, что гарантирует одинаковую их интерпретацию независимо от марки/модели транспортного средства. Структура кода неисправности отображена на следующем рисунке:

Как правило, сканер при высвечивании обнаруженных ошибок вместе с кодом указывает и описание неисправности. А уже по коду и описанию ошибки можно пробовать искать в интернете способы устранения неисправности, забив в поисковике код ошибки и название своего автомобиля. Работники автосервисов в принципе хорошо осведомлены о том, что означает каждая ошибка и что нужно сделать для её исправления. Но автолюбителям следует быть осторожнее: сведения, почерпнутые на специализированных форумах и других автомобильных ресурсах, могут содержать ошибки или неточности, которые могут отразиться на результатах самостоятельного ремонта, поэтому лучший способ решения проблемы – поиск и просмотр соответствующих видеоматериалов.

Какой протокол OBD2 поддерживается моим автомобилем?

Вы можете изучить контакты разъема OBD2, чтобы узнать, какой протокол поддерживается вашим автомобилем.

Тип A: этот тип протокола OBD2 имеет всего 16 зубцов, 8 в верхнем ряду и 8 в нижнем. Кажется, это «бутерброд с языком». Этот протокол представляет собой розетку D-образной формы.

Протоколы типа A используются в автомобилях с напряжением 12 В.

Тип B: у этого тоже 16 зубов, но он немного отличается от протокола типа A. Он имеет нарушенную канавку в центре, которая не позволяет штыревому разъему типа А сидеть в нем. Однако вы можете подключить вилку типа B к розетке типа A.

По внешнему виду он очень похож на тип А, но есть одно заметное отличие: язык разделен на две части.

Протоколы типа B используются в автомобилях с напряжением 24 В.

Расшифровка контактов разъема OBD2

Поскольку мы знаем, что каждый разъем имеет 8 верхних рядов и 8 нижних рядов, давайте выясним, для чего предназначен каждый контакт.

Закрепить в верхнем ряду

Контакт 1: используется для OEM COMM.

Контакт 2: J1850 Bus+ находится здесь.

Контакт 3: зарезервирован OEM-производителем.

Контакт 4: заземление каркаса/шасси автомобиля.

Контакт 5: удерживает заземление сигнала датчика.

Контакт 6. На большинстве современных автомобилей установлены OEM-контакты COMM. Он также содержит контакты 4, 5, 6, 15 и 16.

Вывод 7: обозначает K-линию.

Контакт 8: зарезервирован OEM.

Пины в нижнем ряду

Контакт 9: OEM COMM.

Контакт 10: на этом контакте находится шина J1850 (минус).

Контакты 11–14: зарезервированы OEM

Контакт 15: L-линия ISO 9141-2.

Контакт 16: этот контакт питает адаптер.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

• Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
• Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
• USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

• ELM327 1.5 — старая, но оригинальная прошивка;
• ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
• ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

1. Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Чип PIC18F25K80 на плате сканера / aliexpress.com

Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

2. Приложение-тестер

YouTube-канал Eugene Barsuk

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

1. Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.
2. Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).
3. Установите приложение для проверки и нажмите кнопку «Соединение».
4. Дождитесь окончания сканирования и проверьте результаты.
5. Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

OBD2 connector pinout

OBD connector has 16 pins in a trapezoidal shape. The following diagram shows the picture of an OBD2 connector pinout.

OBD2 Connector Pinout

The table below describes each pin:

Pin Number	Pin Name	Description
1,3,8,9,11,12,13	Blank	These are non-standard and vendor-specific. These are not required for normal communication or interfacing.
2	SAE J1850 Bus+	Bus positive pin of the protocol. It follows the protocol Variable Pulse Width and is usually used by GM vehicles.
10	SAE J1850 Bus-	Bus negative pin of the protocol. It follows the protocol Variable Pulse Width and is usually used by GM vehicles.
4,5	Ground	The ground of the Car system (including chassis).
6	ISO15765-4 CAN High	CAN High Pin. It follows a 2-wire CAN protocol at 1Mbps speed.
14	ISO15765-4 CAN Low	CAN Low Pin. It follows a 2-wire CAN protocol at 1Mbps speed.
7	ISO 9141 – K Line	K line pin. It follows an asynchronous serial communication protocol.
8	ISO 9141 – L Line	K line pin. It follows asynchronous serial communication protocol

OBD2 connector pin description

Распиновка (схема подключения) OBD2 разъема

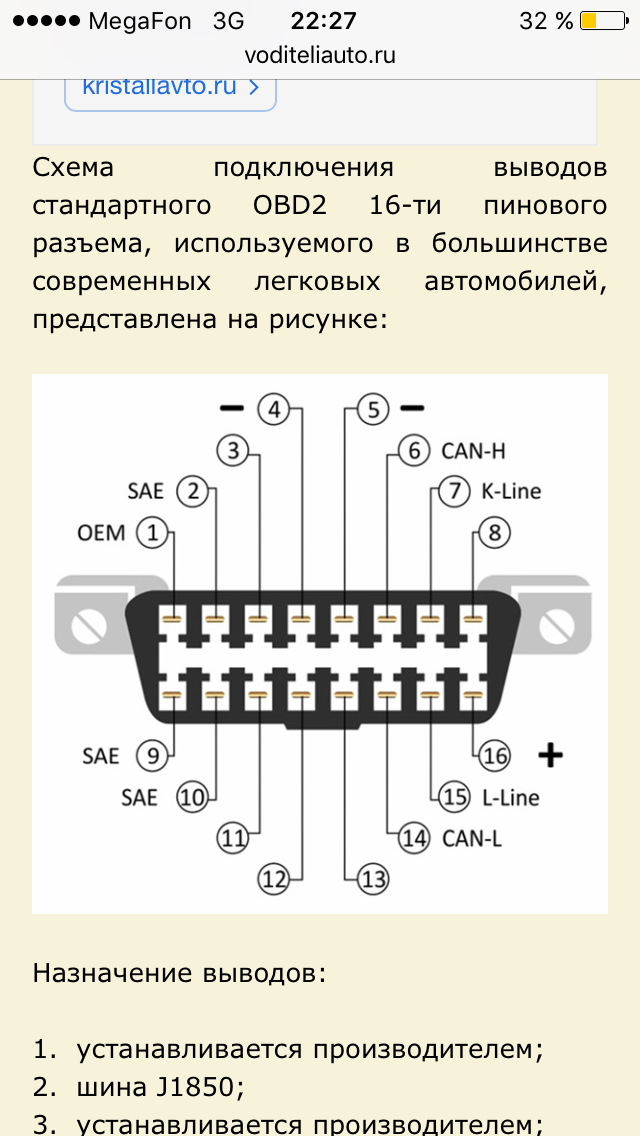

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1.  устанавливается производителем;
2.  шина J1850;
3.  устанавливается производителем;
4.  масса авто;
5.  сигнальная земля;
6.  CAN-шина высокий уровень;
7.  K-Line шина;
8.  устанавливается производителем;
9.  устанавливается производителем;
10.  шина J1850;
11.  устанавливается производителем;
12.  устанавливается производителем;
13.  устанавливается производителем;
14.  шина CAN J2284;
15.  L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Доработка ОБД разъема ваз 2110: самостоятельное подключение адаптера ELM 327

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая на бортовой компьютер данные о выявлении поломок.

Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и внесены соответствующие коды ошибок в память бортового компьютера.

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

• соединить контакт «В» колодки диагностики и «массу»;
• повернуть ключ в зажигании на третье положение, не заводя автомобиль;
• лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
• программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

• приобрести адаптер вместе с кабелем;
• изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
• в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Подключение через переходники

В случае, если на автомобиль установлен нестандартный разъем (выпуск авто до 2000 года либо грузовой или коммерческий автотранспорт), можно воспользоваться специальными переходниками или изготовить их самостоятельно.

В интернете можно найти схему перекоммутации выводов разъема подобно показанной на рисунке:

Если автомобиль находится в постоянной эксплуатации или для профессиональной работы в качестве автоэлектрика проще приобрести переходник (комплект переходников).

Для диагностического сканера AUTOCOM они имеют вид:

В минимальный стандартный набор для легковых авто входит восемь переходников. Один разъем переходника подключается к OBD разъему автомобиля, другой – к OBD диагностическому кабелю либо напрямую к BLUETOOTH ELM 327 сканеру.

Где находится OBD 2?

Расположение колодки OBD 2 всегда указывается в сервисном руководстве, поэтому данный момент лучше уточнить в документации.

Различное положение диагностического штекера в авто обусловлено тем, что единого стандарта касательно установки колодок производители транспортных средств не используют. Если устройство относится к классу J1962, то оно должно быть установлено в радиусе 18 см от рулевой колонки. Производители фактически этому правилу не следуют.

Расположение устройства может быть следующим:

1. В специальной прорези ни нижнем кожухе приборной комбинации. Его можно увидеть в центральной консоли в области левого колена водителя.
2. Под пепельницей, которая обычно располагается в центральной части консоли и приборной комбинации. В этом месте разъем часто устанавливается французскими производителями авто — Пежо, Ситроен, Рено.
3. Под пластмассовыми заглушками, расположенными на нижней части приборной комбинации. В этом месте колодки обычно устанавливаются производителем VAG — автомобили Ауди, Фольксваген и т. д.
4. На задней части центральной консоли, в области установки корпуса «бардачка». Это место расположения характерно для некоторых автомобилей ВАЗ.
5. В зоне ручки ручного тормоза, под пластиком центральной консоли. Такое положение характерно для автомобилей Опель.
6. В нижней части ниши подлокотника.
7. В моторном отсеке, рядом со щитом двигателя. В этом месте разъем устанавливается корейскими и японскими производителями.

Если у автомобиля солидный пробег, то место монтажа может быть другим. Иногда при электрических неисправностях или повреждении цепей автовладельцы переносят разъем.

Пользователь Иван Матиешин на примере автомобиля Лада Гранта показал, где устанавливается диагностический выход OBD 2.

Подключение к ПК

Лучше всего использовать ноутбук, на котором есть Bluetooth модуль, ведь подключаться мы будем по нему.

1. Ищем в интернете программу «ScanMaster», скачиваем и устанавливаем. Если нужно, то воспользуйтесь «кряком», для активации.
2. Подключение на ноутбуке аналогичное, как и на Андроид, вам нужно подключиться к самому аппарату. Для этого сначала подключаем его к авто и заводим аппарат.
3. В Windows 10 в правом нижнем углу экрана в трее найдите «Bluetooth», нажмите правой кнопкой, включите и перейдите в «Добавление устройств Bluetooth». В Windows 7 это можно сделать через: «Пуск» – «Устройства и принтеры» – там добавляем «Bluetooth» подключение.
4. При подключении нужно также ввести код: 1234, 0000, 4444, 1111. Код обычно дублируется на коробке аппарата.

What is OBD DTC?

Prior to OBD, auto manufacturers did not standardize DTC’s (diagnostic trouble code). OBD-I begins standardized DTC’s OBD-II adds specific tests to determine the vehicles emission performance OBD-III adds more features, and is in the regulatory development phase.

If the vehicle’s onboard diagnostic system detects a malfunction, a DTC corresponding to the malfunction is stored in the vehicle’s computer, as well as realtime data from the sensors connected to the on-board computer. In addition, the OBD-II interface provides a means to clear the DTC’s once maintenance has been completed. A service technician can retrieve the DTC, using a scan tool, and take appropriate action to resolve the malfunction. Prior to the advent of digital powertrain control modules, which is the technical enabler for the OBD feature, repairing a vehicle relied solely upon the technicians skill and service literature from the auto manufacturer.

What is an OBD2 connector?

The OBD2 connector is one end of the OBD2 cable that goes to the OBD2 port of the car. The other end of the cable connects to the OBD2 scanner. This way the OBD2 adaptor cable reads the error codes from the OBD2 system and displays them on the scanner.

Sometimes this OBD2 connector comes attached to a Bluetooth scanner. Using this Bluetooth scanner, you can check data wirelessly from a laptop, mobile, etc.

OBD2 Bluetooth Scanner

It is used to get real-time data information and onboard diagnostics results. Each manufacturer uses its own OBD-II Diagnostic Link Connector (DLC) which is the main connector through which all subsystems are tuned, reprogrammed & diagnosed.

Looking for a bluetooth scanner for your car?

7 Best OBD2 bluetooth scanners

Sale

BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Создатели европейских легковушек размещают диагностические колодки под:

• приборной панелью,
• рычагом ручного тормоза,
• рулевой колонкой,
• пепельницей.

Информация, выдаваемая электронным блоком автомашины, использует специальный алгоритм обмена данными. Протокол OBD2 (бортовой диагностики второй версии), разработанный США, признан обязательным стандартом проверки авто с двигателями внутреннего сгорания. Оговаривается система команд, электрические сигналы, порядок обмена. Форма разъема однозначно не установлена. Исторически сложилось применять, начиная с 2000 года, двухрядный 16-ти контактный разъем трапециевидной формы. Одновременно ваз 2110 продолжает эксплуатировать 12-ти контактный стык GM-12 старого образца. Грузовые, коммерческие автомашины заводы-изготовители оснащают разъемами других типов.

В чем преимущества?

Если же говорить о том, какими преимуществами отличаются эти утилиты, стоит отметить в первую очередь мобильность, так как проведение диагностики можно осуществить в любое время и в любом месте. Помимо диагностики двигателя, данная утилита обеспечивает тщательное сканирование коробки переключения передач, а также автоматически может проверять систему подушек безопасности, но последняя функция может быть недоступной в зависимости от того, какую модель и марку автомобиля вы используете.

Отдельное внимание следует уделить возможности отслеживания в реальном времени температурных показателей использующейся системы охлаждения, масла, а также целого ряда других жидкостей, так как это одна из наиболее важных отличительных особенностей этой программы для ELM327 и OBD-2. Программы позволяют превратить ваш смартфон в универсальный центр управления собственным автомобилем

Совместимость с авто

Модуль сканирования достаточно популярный, но подходит не для всех автотранспортных средств. У вас изначально в авто должен стоять разъём OBD2 состоящий из 16 пинов.

Список авто:

• США от 1997.
• Япония от 2000 года.
• Европейки от 2001 (бензин) и от 2004 (дизель).
• Китай от 2008 года.
• Отечественные от 2010 года.

Для более старых моделей могут помочь переходники.

Переходники

Про разъёмы я ещё рассказал не все. В некоторых старых авто есть своё подключение, куда можно также приконнектить ЕЛМ327, но для этого понадобится переходник:

GM 12 Pin – OBD2 16 Pin: Daewoo (до 2000 ), Lanos, Таврия, Sens, ВАЗ с инжекторными моторами (до 2002).

Nissan 14 pin – OBD 16 pin: Nissan 1989 – 2000 гг.

KIA 20 pin – OBD 16 pin: для всех автомобилей KIA. Перед покупкой посмотрите, чтобы разъём был действительно 20-ти пинным.

Toyota 22 pin – OBD 16 pin: старые Toyota.

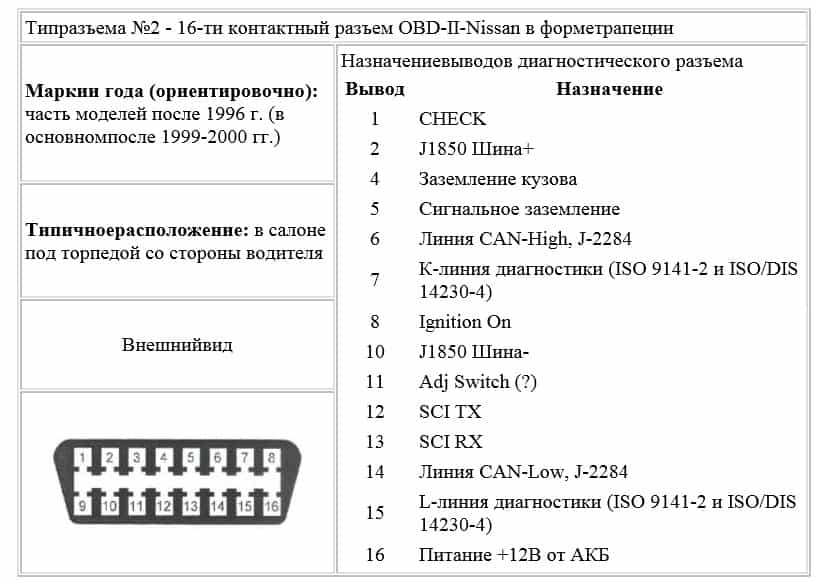

По сути вам нужно посмотреть на колодку OBD-2 и рассмотреть все видимые контакты, которые там присутствуют, если их достаточно, то значит модуль без проблем можно подключить. Если их недостаточно, то подключить его не получится.

Взгляните на картинку выше. Каждое из подключений работает на основе своего протокола. Например, седьмой (7) подключается по ISO 9141-2. А вот заземление кузова, сигнальное заземление, Line ISO (SAE) (7 и 16) и Напряжение АКБ работают на другом протоколе – ISO14230-4KWP2000.

Также на рынке есть два типа адаптеров:

• Оригинальный с версией 1.5.
• И от стороннего производителя – версии 2.1.

Также совместимость можно узнать исходя из стандартов, которые использует тот или иной модуль. Сами стандарты пишутся в спецификации или на самой коробке. В общем все просто – смотрим на стандарт, а потом на таблицу ниже.

Вообще каких-то проблем с подключением не должно возникнуть. С подключением ELM327 мы разобрались.

Which OBD2 Protocol is Supported By My Vehicle?

For a protocol to be J1850 PWM, pin 2 and pin 10 must be there in the connector (the connector must have metallic contacts inside pins 2, 4, 5, 10, and 16.)

J1850 VPW must have pin 2 (the connector must have material contacts inside pins 2, 4, 5, and 16, but not 10.)

ISO9141 and 14230 (KWP2000) must have pin 7 while pin 15 is optional (the connector must have metallic contacts inside pins 4, 5, 7, 15, plus 16.)

ISO 15765 (CAN) should have both the pins, 6 and 14 (the connector must have material contacts inside pins 4, 5, 6, 14 and 16.)

The alignment and availability of pins in the connector will determine your car’s specific protocol.

What Does Each Pin Do?

Looking at the DLC pinout, you can determine which OBD2 protocol your vehicle model supports. This is important because not every protocol connects with the scan tool in the same way. This is due to different OBD2 protocols in different models of cars.

Look at the internal teeth on the serial bus and determine which pins are in use and which are empty.

There are 8 pins at the top row and 8 pins at the bottom row. Here’s the use of every pin:

Pins On The Top

• Pin 1: Used for OEM COMM.
• Pin 2: J1850 Bus+ is located on this pin.
• Pin 3: OEM Reserved.
• Pin 4: Framework/car chassis ground.
• Pin 5: The sensor signal ground is held by this pin.
• Pin 6: OEM COMM. All modern cars might have this pin along with pin number 4, 5, 6, 15 and 16.
• Pin 7: This is the K-line.
• Pin 8: OEM Reserved.

Pins At The Bottom

• Pin 9: OEM COMM
• Pin 10: J1850 Bus- (negative)
• Pin 11, 12, 13, 14: OEM Reserved
• Pin 15: ISO 9141-2 L-line.
• Pin 16: Pin responsible for powering the scan adapter.

Now that you know how many pins are there and what are individual pins for, you can look at the protocol in your car and determine the pinout of the OBD2 scanner that will fit.

Bonus: Best Professional OBD2 Scanners Review and Comparison 2022
