Чипсет (chipset)

Содержание:

Вы, наверное, слышали термин «набор микросхем», когда говорили о новых компьютерах, но что такое набор микросхем и как он влияет на производительность вашего компьютера?

В двух словах, набор микросхем действует как коммуникационный центр материнской платы и контроллер трафика, и в конечном итоге определяет, какие компоненты совместимы с материнской платой, включая ЦП, ОЗУ, жесткие диски и видеокарты. Это также определяет ваши будущие варианты расширения и степень, в которой ваша система может быть разогнана, если таковая имеется.

Эти три критерия важны при выборе материнской платы. Давайте поговорим немного о том, почему.

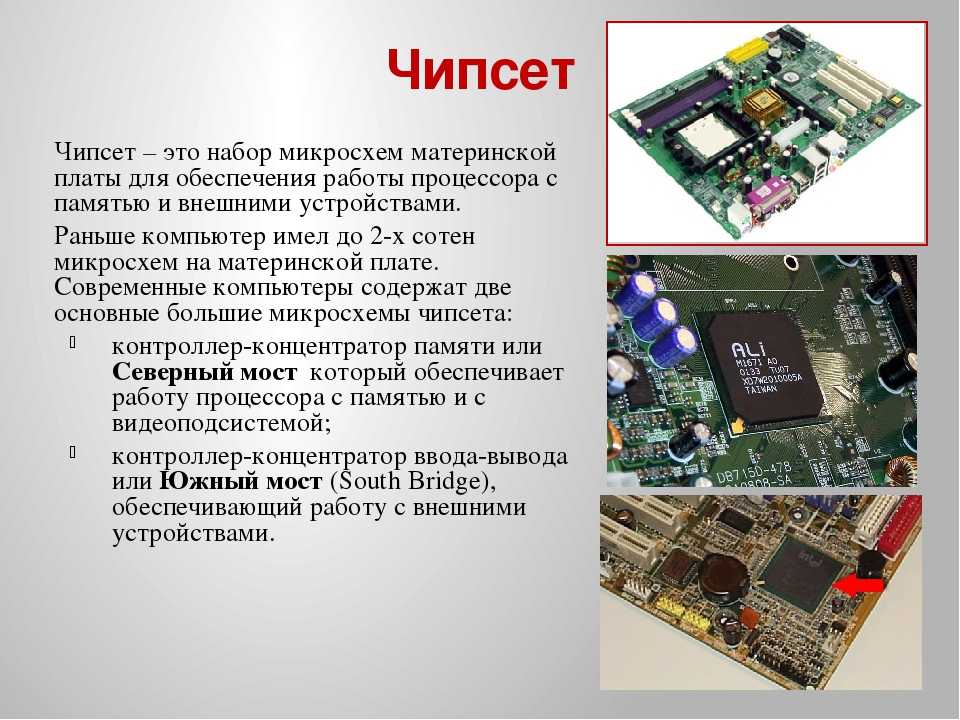

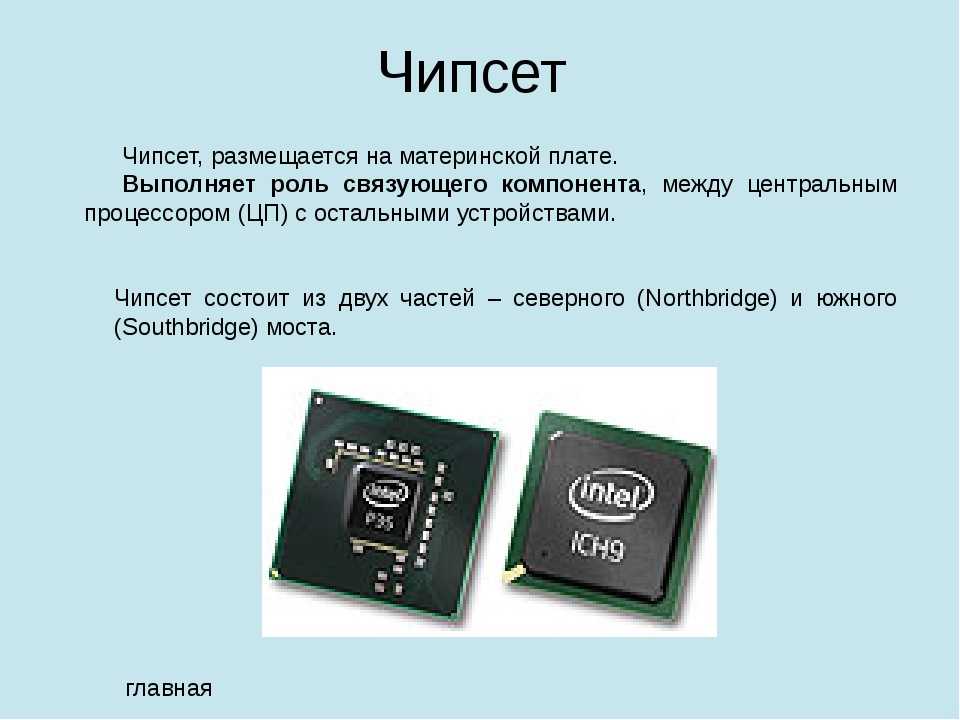

Южный мост и Северный мост

Ранее чипсет состоял только из двух микросхем, которые назывались «Южный мост» и «Северный мост». Они выполняют одну и ту же функцию – обеспечивают связь с периферией, но работают с разными устройствами.

Первая из них связана со скоростными устройствами – ОС и видеокартой. Для этого используются высокоскоростные шины или, по-другому, быстрые линии связи.

Микросхема Южного моста предназначена для всех остальных устройств, где передача данных осуществляется гораздо медленнее. К ним можно отнести порты USB, жесткий диск, видеокарты, различные второстепенные платы.

Обе эти микросхемы расположены на системной плате компьютера, где и сам процессор и являются основными ее составляющими. Остальные детали просто обеспечивают необходимые условия для нормальной работы процессора и чипсета. Чипсеты выпускают разные производители, они отличаются скоростью работы, надежностью и прочими характеристиками, но постоянно усовершенствуются. От этих микросхем во многом зависит производительность компьютера. Каким бы не был мощным процессор, но если чипсет плохой, компьютер будет функционировать очень медленно.

Встроенный чипсет

В настоящее время чипсет не всегда может состоять из двух микросхем. В некоторых модификациях Северный мост встроен непосредственно в процессор, ведь современные технологии позволяют разметить много чего в одной микросхеме. Это дает свои плюсы.

Во-первых, намного снижается расход электрической энергии, во-вторых, существенно уменьшается размер системной платы за счет уменьшения числа крупных микросхем и дополнительных радиодеталей. В-третьих, это позволяет делать компьютеры более мощными и миниатюрными.

Возможности расширения благодаря чипсету

Чипсет – одна из ключевых компонентов компьютера, которая играет важную роль в его работе. Он обеспечивает согласованную работу всех устройств в системе, а также обеспечивает связь между процессором, памятью и периферийными устройствами.

Благодаря чипсету компьютер получает возможность подключения и использования различных периферийных устройств. Например, с помощью чипсета можно подключить дополнительные порты USB, Ethernet или HDMI к компьютеру.

Чипсет также определяет возможности расширения компьютера. Он устанавливает максимальное количество и типы слотов расширения, которые доступны для установки дополнительных компонентов, таких как видеокарты, звуковые карты, сетевые карты и т.д.

Современные чипсеты могут поддерживать различные технологии и стандарты, включая PCIe (Peripheral Component Interconnect Express), SATA (Serial ATA), USB (Universal Serial Bus) и другие. Это позволяет пользователю выбирать наиболее подходящие для его потребностей компоненты и устройства.

Кроме того, чипсеты обычно имеют встроенную графическую подсистему, которая может использоваться в случае отсутствия дискретной видеокарты. Они также обеспечивают управление питанием компьютера и защиту от перегрева.

В целом, чипсеты играют важную роль в работе компьютера и позволяют расширять его возможности по мере необходимости. Они обеспечивают согласованную работу всех компонентов и устройств системы, а также обеспечивают поддержку различных стандартов и технологий.

10 производителей чипсетов

Несколько крупных компаний по всему миру специализируются на
разработке и производстве чипсетов для различных приложений, от бытовой
электроники до корпоративных решений. Вот список главных ключевых игроков.

1. Intel Corporation. Один из крупнейших и наиболее
известных производителей чипсетов, Intel выпускает наборы микросхем для своих
процессоров, используемых в персональных компьютерах, серверах и встраиваемых
системах.

2. Advanced Micro Devices (AMD). Главный конкурент
Intel на рынке персональных компьютеров, компания AMD выпускает не только
процессоры, но и чипсеты, совместимые с их процессорами, особенно для игр и
высокопроизводительных вычислений.

3. Qualcomm. Лидер в области беспроводных технологий,
компания Qualcomm известна своими чипсетами Snapdragon, используемыми в широком
спектре мобильных устройств, включая смартфоны и планшеты.

4. Samsung Electronics. Помимо того, что Samsung
является ведущим производителем смартфонов, она также выпускает чипсеты Exynos,
используемые в некоторых мобильных устройствах и других приложениях.

5. MediaTek. Эта компания специализируется на
производстве чипсетов для беспроводной связи и цифровых мультимедийных
технологий, широко представлена на рынке чипсетов для смартфонов.

6. Broadcom Inc. Компания Broadcom, известная своими
продуктами в полупроводниковой промышленности, производит чипсеты для
беспроводных сетей, широкополосной связи и телекоммуникаций.

7. Texas Instruments. Несмотря на сокращение
присутствия на некоторых потребительских рынках, Texas Instruments остается
значимым игроком на рынке чипсетов, особенно для встраиваемых процессоров и
аналоговых микросхем.

8. NVIDIA Corporation. Известная в первую очередь
графическими процессорами, NVIDIA также выпускает системы на кристалле (SoC)
для мобильных компьютеров и автомобильного рынка.

9. Apple Inc. Имея собственную линейку заказного
кремния, Apple разрабатывает чипсеты для использования в своих продуктах,
включая iPhone, iPad и Mac. Например, чип Apple M1 является заметной недавней
разработкой в этой области.

10. Huawei (HiSilicon). Дочерняя компания Huawei,
HiSilicon разрабатывает SoC для мобильных телефонов и другого
телекоммуникационного оборудования, хотя ее глобальный охват пострадал из-за
наложенных санкций.

Архитектура материнской платы с двумя мостами

В уже устаревшей схеме построения материнской платы микросхемы чипсета делились на два блока — северный и южный мост по их расположению на схеме.

Функции северного моста — обеспечение работы процессора с оперативной памятью (контроллер RAM) и видеокартой (контроллер PCI-E x16). Южный же отвечает за связь процессора с другими устройствами компьютера — хард-дисками, оптическими приводами, картами расширения и т.д. через контроллеры SATA, IDE, PCI-E x1, PCI, USB, звук.

Основной характеристикой производительности чипсета в этой архитектуре является шина данных (System Bus), предназначенная для обмена информацией между различными составляющими компьютер частями. Все компоненты работают с чипсетом через шины, причем каждый со своей скоростью. Это наглядно видно на схеме чипсетов.

Производительность же всего ПК зависит именно от скорости той шины, которая связывает его с самим чипсетом. В терминологии чипсетов Интел эта шина обозначается как FSB (Front Side Bus).

В описании материнской платы она именуется «частотой шины» или «пропускной способностью» шины. Разберем подробнее эти характеристики шины данных. Она определяется двумя показателями — частотой и шириной.

Частота — это скорость передачи данных, которая измеряется в мегагерцах (МГц, MHz) или гигагерцах (ГГц, GHz). Чем выше этот показатель, тем выше производительность всей системы в целом (например, 3 ГГц).
Ширина — количество байт, которое шина имеет возможность передать за один раз в байтах (например, 2 Бт). Чем больше ширина, тем большее количество информации шина сможет передать за определенный промежуток времени.

При умножении двух этих величин мы получаем третью, которая как раз и указывается на схемах — пропускная способность, которая измеряется в гигабайтах в секунду (Гб/с, Gb/s). Из нашего примера производим умножение 3 ГГц на 2 Байта и получаем 6 Гб/с.

На картинке ниже пропускная способность шины равна 8.5 гигабайт в секунду.

Связь же северного моста с оперативной памятью происходит с помощью встроенного в него двухканального контроллера через шину RAM Bus, имеющую 128 контактов (х128). При работе с памятью в одноканальном режиме задействуются только 64 дорожки, поэтому для максимальной производительности рекомендуется использовать 2 модуля памяти, подсоединенных на разные каналы.

Связь между набором микросхем и оперативной памятью: оптимизация производительности компьютера

При оптимизации производительности компьютера одним из ключевых элементов, который следует учитывать, является взаимосвязь между набором микросхем и оперативной памятью. Чипсет — это набор интегральных схем, который отвечает за управление и координацию потока данных между процессором, памятью и другими компонентами системы. С другой стороны, оперативная память — это устройство временного хранения данных, которое позволяет процессору быстро получать доступ к информации, необходимой для выполнения задач.

Для достижения максимальной производительности компьютера важно, чтобы набор микросхем и оперативная память были правильно сконфигурированы и совместимы друг с другом. Вот несколько шагов, которые необходимо выполнить, чтобы оптимизировать эти отношения:. Решение ошибки Проверьте имя пользователя Сервер Minecraft Connect

Решение ошибки Проверьте имя пользователя Сервер Minecraft Connect

Проверьте спецификации: первое, что мы должны сделать, это узнать технические характеристики чипсета и оперативной памяти нашего компьютера. Обратитесь к руководству производителя или официальному веб-сайту для получения этой информации.
Обновите драйверы: рекомендуется обновлять драйверы вашего чипсета и оперативной памяти. Посетите веб-сайт производителя или используйте программы обновления драйверов, чтобы убедиться, что у вас установлена последняя версия.
Настройка BIOS: войдите в настройки BIOS вашего компьютера и убедитесь, что настройки, связанные с набором микросхем и оперативной памятью, оптимизированы. Вы можете найти руководства в Интернете или обратиться к руководству производителя за подробными инструкциями.
Проверьте совместимость: если вы планируете обновить оперативную память вашего компьютера, убедитесь, что она совместима с вашим набором микросхем. Ознакомьтесь с техническими характеристиками и, при необходимости, обратитесь за советом к специалисту или за технической помощью, чтобы избежать проблем с совместимостью.

Следуя этим шагам, вы сможете оптимизировать соотношение между набором микросхем вашего компьютера и оперативной памятью, что приведет к повышению производительности системы

Всегда помните об осторожности при внесении изменений в конфигурацию или внутренние компоненты вашего компьютера, а в случае сомнений обращайтесь за помощью к экспертам или специалистам по компьютерам

Связь чипсета с видеокартой

Чипсет компьютера играет важную роль в работе видеокарты. Чипсет, в составе которого находится южный и северный мосты, обеспечивает связь между различными компонентами компьютера, включая процессор, оперативную память, а также видеокарту.

Видеокарта, в свою очередь, представляет собой отдельное устройство, которое отвечает за обработку графики и отображение изображения на экране монитора. Она выполняет множество задач связанных с графикой, включая отображение двух- и трехмерных изображений, воспроизведение видео, работу с специализированными графическими программами и т.д.

Чипсет компьютера является связующим звеном между системной шиной и видеокартой. Он предоставляет доступ видеокарте к системной памяти и другим устройствам в компьютере. Чипсет определяет тип и количество слотов расширения, которые могут быть использованы для подключения видеокарты, а также других устройств.

Современные чипсеты обычно предоставляют поддержку различных интерфейсов для подключения видеокарт, таких как PCIe (Peripheral Component Interconnect Express). Этот интерфейс обеспечивает высокую скорость передачи данных между чипсетом и видеокартой, что позволяет видеокарте обрабатывать и передавать изображение на экран монитора с высокой производительности.

Однако, стоит учитывать, что характеристики и возможности работы видеокарты не зависят только от чипсета компьютера. Качество и производительность видеокарты определяется ее собственными характеристиками, такими как количество видеопамяти, частоты работы процессора, наличие поддержки различных графических технологий и т.д.

Новая архитектура

Современные материнские платы не имеют северного моста. Производители просто убрали его и переложили эту задачу на сам процессор, что увеличило пропускную способность и производительность современных ПК в несколько раз.

Для соединения используется шина QPI (QuickPath Interconnect). Так же для работы видеокарты используется шина PCI, которая перекочевала на сам процессор и управляется им. Теперь в мануалах можно встретить и такой параметр, как количество передач в секунду. Этот показатель характеризует не количество данных, переданных за один раз, а количество операций в секунду. Он может иметь обозначение, например МТ/с или ГТ/с.

Что такое чипсет?

Чипсет (chipset, буквально – набор чипов) – это архитектура микросхем, которые разработаны специально для работы с другими комплектующими. Основной целью является выполнение одной или нескольких функций.

Наибольшее распространение чипсеты получили на материнских платах персональных компьютеров или ноутбуках. В данных элементах он работает в качестве связующего элемента, который призван обеспечить качественную работу различных систем или подсистем памяти. Также чипсет затрагивает центральный процессор и операции ввода или выводы.

Также подобные элементы встречаются в современных телефонах-флагманах. Они необходимы для создания должных мощностей.

Если сказать просто, то чипсет – это набор микросхем, который контролирует и организовывает работу и связь различных элементов. Также он определяет мощность элементов в разных режимах производительности.

Как узнать, какой чипсет на материнской плате?

Как выбрать чипсет

Главным условием удачного приобретения является полная совместимость компонентов, поэтому, определяясь, на каком чипсете выбрать материнскую плату, нужно учитывать модель процессора, который установлен или планируется к установке. Изначально определившись с платформой, Intel или AMD, приступаем к выбору ЦП. Поскольку процессор и материнка идут в тесной взаимосвязи, выбираем их одновременно или друг под друга. Вопрос, какой производитель лучше, в данном случае некорректен, поэтому и ответа на него не последует, мы рассмотрим чипсеты и AMD, и Intel. Обе корпорации выпускают качественную продукцию и давно зарекомендовали себя на рынке.

В случаях, когда ЦП уже в наличии, круг вариантов сужается. Если с платформой выбор чаще всего предопределён, то с остальными параметрами платы придётся внимательно ознакомиться, чтобы приобретение соответствовало предъявляемым требованиям. Так, затраты на топовую модель не имеют никакого смысла, если компьютер будет использоваться в офисе или дома с минимальным использованием ресурсов, поэтому прежде всего стоит определиться, под какие задачи подбирается плата, то же касается и процессора или других компонентов, участвующих в сборке

Негоже, если устройство с большим потенциалом не будет использовать и половину своих возможностей, при этом нужно брать во внимание и материальную сторону вопроса, ведь за мощность и дополнительный функционал приходится платить. Поскольку все элементы идут в связке, они должны гармонировать для лучшего совместного функционирования. Топовые материнки строятся на чипсете Z, но это совсем не означает, что нужно гнаться за устройствами из первых строчек рейтинга

Ведь важнее совместимость элементов и целесообразность покупки. Определить, какой чипсет материнской платы будет лучше, можно взглянув на параметры процессора, решающим фактором является также чёткое представление, для каких задач используется компьютер. Обозначив цели, начинаем подбор. В общих чертах это выглядит так:

Топовые материнки строятся на чипсете Z, но это совсем не означает, что нужно гнаться за устройствами из первых строчек рейтинга. Ведь важнее совместимость элементов и целесообразность покупки. Определить, какой чипсет материнской платы будет лучше, можно взглянув на параметры процессора, решающим фактором является также чёткое представление, для каких задач используется компьютер. Обозначив цели, начинаем подбор. В общих чертах это выглядит так:

Для офисного или домашнего компьютера (при том условии, что это не комп геймера) подойдёт бюджетная сборка, ведь оснащать девайс комплектующими высокой мощности просто без надобности. Плата, взаимодействующая с ЦП со встроенным графическим ядром, вполне подойдёт для работы в связке с этим же процессором. Для бюджетной сборки набор микросхем Н110 или Н310 – оптимальный выбор. От материнок на чипсетах такого уровня не стоит ожидать большого функционала, но это нисколько не означает, что они плохие;
Если пользователь серьёзнее работает с графикой, например, использует графические приложения, играет в игры со средними системными требованиями, приобретается дополнительная видеокарта, тогда в графическом чипсете нет нужды, он должен лишь поддерживать функционирование установленного видеоадаптера. Для средней по мощности сборки подойдут материнки на чипсетах B 150, B 250.

Ассортимент плат на комплектах микросхем среднего уровня достаточно широк. Здесь можно отыскать модели с достойным оснащением как среди представителей Intel, так и AMD;

Для мощного компьютера, на котором ведётся профессиональная работа с графикой, требовательными программами, запускаются тяжёлые игры, подбирается как высокопроизводительный процессор, так и соответствующая плата, поддерживающая также несколько видеокарт. Чипсеты Z 270 или Z 170 идеально подходят для разгона оперативы, процессора. Для некоторых плат на Z170 есть модифицированный BIOS, за счёт чего можно разгонять процессоры, не имеющие индекса К, по шине (актуально для Skylake 6 поколения). Оверклокеры найдут для себя подходящую модель материнки именно среди ассортимента плат со старшими чипсетами. Такие системные платы имеют лучшее оснащение, так что отыскать экземпляр с интегрированным модулем Wi-fi или Bluetooth (если это нужно) или другими дополнительными плюшками в данной категории моделей не составит труда. К слову, если плата и процессор не поддерживают возможность разгона, это не означает, что компьютер с таким оснащением не будет игровым. Для игрового компьютера на Интел подойдут чипсеты Z370, Н370, В360.

Часто задаваемые вопросы

1. Чем отличаются B и H чипсеты?

B чипсеты обычно являются более базовыми и доступными, в то время как H чипсеты предлагают больше функций и возможностей.

2. Какой чипсет лучше для игр и гейминга?

Для игр и гейминга, чаще всего, рекомендуется выбирать H чипсет, так как он обеспечивает более продвинутые возможности для работы с тяжелыми приложениями.

4. Могу ли я разогнать компьютер с B чипсетом?

Несмотря на то, что B чипсеты обычно не предназначены для разгона, некоторые модели могут поддерживать определенные возможности разгона.

5. Как выбрать между B и H чипсетом?

При выборе между B и H чипсетом важно определить ваши потребности и бюджет, а затем изучить характеристики каждого чипсета, чтобы сделать правильный выбор

КАК СБРОСИТЬ СMOS ПАМЯТЬ ЧЕРЕЗ RESET?

Если на корпусе вашего компьютера есть кнопка Reset, то вы можете сбросить настройки CMOS с помощью нее. Она может использовать не только для перезагрузки компьютера, но и для этого. Просто выполните такие действия:

Выключите компьютер;
Отключите компьютер от сети питания, вы можете вытянуть шнур из розетки или разъема блока питания на задней части компьютера;
Найдите кнопку Reset или Clear около кнопки Power на передней панели компьютера;
Зажмите кнопку и держите ее нажатой от пяти до десяти секунд, затем отпустите. Если кнопка очень маленькая, вам придется воспользоваться иголкой или ручкой;
Подключите компьютер к сети и запустите.

В принципе, это все. Такого набора действий вполне достаточно чтобы сбросить настройки в большинстве случаев. Вы можете еще запустить BIOS, для этого нужно нажать Del или F2 перед началом загрузки и выбрать опцию «Load Optimized Defaults» это будет идеальным вариантом.

Какие бывают чипсеты

Чипсеты можно классифицировать по назначению, совместимости
с различными типами процессоров и предлагаемым функциям. Вот некоторые из
основных типов.

Десктопные чипсеты

Они предназначены для персональных компьютеров. Сильно
различаются по производительности, возможностям и совместимости с процессорами.
Настольные чипсеты устанавливаются на материнские платы для различных
архитектур процессоров, таких как Intel и AMD.

Мобильные чипсеты

Предназначенные для ноутбуков и портативных устройств, эти
чипсеты ориентированы на энергоэффективность и компактный дизайн. В них обычно
интегрированы такие функции, как беспроводная связь и управление аккумулятором.

Серверные чипсеты

Используемые в серверах и машинах корпоративного класса, эти
чипсеты обеспечивают высокую производительность, надежность и повышенную безопасность
данных. Они поддерживают такие функции, как память с кодом коррекции ошибок
(ECC) и несколько процессорных гнезд.

Чипсеты для встраиваемых систем

Они используются в специализированных приложениях, таких как
промышленное оборудование, автомобильная электроника или устройства Интернета
вещей (IoT). Отличаются высокой степенью интеграции и рассчитаны на длительную
работу в различных условиях.

Графические чипсеты (GPU-чипсеты)

Хотя GPU и не являются традиционными чипсетами в смысле
чипсетов материнских плат, они имеют свои собственные наборы микросхем,
предназначенные для решения задач обработки графики.

Система-на-чипе (SoC)

Это современный подход, при котором чипсет объединяет в себе
гораздо больше, чем традиционные чипсеты, включая CPU, GPU, память, а иногда
даже модули беспроводной связи. SoC широко используются в смартфонах, планшетах
и другой компактной электронике.

Аппаратные спецификации

Определяем и узнаем какая модель чипсета установлена на материнской плате Основу материнской платы Philax составляет чипсет В450 – компания AMD выпустила его летом 2021 г. Выбор в пользу именно этого набора системной логики, как сообщил CNews руководитель направления НИОКР ГК Philax Иван Афиногенов, был сделан «исходя из сугубо практических рассуждений». «Во-первых, возможности чипсета очень неплохие. Основные потребности для b2b-клиента, чаще всего не нуждающегося в сверхвысокой производительности, закрываются практически полностью

Во-вторых, эта база заметно дешевле B550 для конечного потребителя, а это очень важно. Нуждается ли, скажем, рядовой клерк в возможностях Zen 3 – скорее всего, нет. А поддерживаемые Ryzen серий 2000/3000/5000 по производительности и качеству не уступают “офисным” одноклассникам, например, от Intel – но ощутимо дешевле

И, в-третьих, у B450 не меньший запас актуальности: логика поддерживает и «разгонку» процессора, и формирование RAID-массивов, и до 128 ГБ оперативной памяти», – сказал он

А поддерживаемые Ryzen серий 2000/3000/5000 по производительности и качеству не уступают “офисным” одноклассникам, например, от Intel – но ощутимо дешевле. И, в-третьих, у B450 не меньший запас актуальности: логика поддерживает и «разгонку» процессора, и формирование RAID-массивов, и до 128 ГБ оперативной памяти», – сказал он.

Российскую плату под процессоры AMD можно разместить в очень компактном корпусе

Чипсет AMD B450 имеет четыре линии PCIe 3.0 (спецификации PCIe 4.0 он не поддерживает) и умеет работать с процессорами Ryzen серий 1000, 2000, 3000 и 5000 под сокет АМ4. CNews писал, что Ryzen 5000 – это поколение Vermeer. Изначально эти процессоры должны были называться Ryzen 4000, но в последний момент AMD решила переименовать их.

На самой системной плате есть четыре слота под оперативную память DDR4 3200/2933/2667/2400/2133 суммарным объемом до 128 ГБ. Поддерживаются планки как с протоколом коррекции ошибок ECC, так и без него.

Для подключения современных накопителей SSD M.2 предусмотрено два разъема, поддерживаются SSD типоразмера вплоть до 2280. Также в наличии четыре SATA III с пропускной способностью 6 Гбит/с и поддержкой функций RAID (RAID 0, RAID 1 и RAID 10), NCQ и AHCI. Горячая замена SATA-накопителей тоже реализована.

Для подключения плат расширения здесь предусмотрено три слота – один PCIe 2.0 x1 и пара PCIe 3.0 x16 – последние пригодны для установки видеокарт. Список интерфейсов также включает два порта USB 2.0 и квартет USB 3.1 Gen1, плюс есть разъемы COM и PS/2. Все шесть портов USB имеют штатную защиту от электростатических разрядов.
