Как подключить интернет на даче с вай-фаем
Обеспечивая доступ к сети на даче, не стоит забывать, что комфорт должен присутствовать даже в мелочах, поэтому совсем не обязательно создавать подключение, привязывающее пользователя к одному устройству. Каждый член семьи хочет пользоваться интернетом в соответствии со своими интересами – смотреть ТВ, проверять соцсети, играть, а кто-то даже работать онлайн. Выбирая, как подключать интернет за пределами города, следует сразу учитывать возможность раздачи его через Wi-Fi.
Использование мобильного интернета и телефона для раздачи сети
Задавшись вопросом, как сделать вай-фай на даче, нужно начать с самого простого варианта – использования мобильного телефона для раздачи интернета. В первую очередь, для организации мобильного интернета следует определиться с качеством принимаемого сигнала и требованиями к объему трафика.
На даче можно использовать мобильный интернет
Если родной оператор сотовой связи, к которому подключен телефон, дает устойчивый LTE-сигнал в том месте, где находится загородный дом, то достаточно будет просто включить смартфон в режим точки доступа и раздать интернет.
Но бывает так, что родной оператор не покрывает зону нахождения дачи. В этом случае придется заняться поиском оператора, предлагающего наилучшее LTE-покрытие в данной местности. Для этого можно посмотреть карту, на которой отмечены зоны с уверенным приемом разных операторов или поинтересоваться у соседей, какую сеть лучше будет ловить телефон в данной местности. Если такой возможности нет, следует установить приложение, например, «Сотовые вышки. Локатор», позволяющее найти ближайшие сотовые вышки и определить их оператора. После этого остается выбрать наиболее подходящий пакет у данного оператора и подключиться к нему.
Использование USB-модема для компьютера и ноутбука
Если использование интернета через мобильный телефон не позволяет покрыть потребность в качественном доступе к сети на всей территории загородного дома или требуется подключить к интернету ПК или ноутбук, то для этих целей можно использовать USB-модем.
Картинка 3. Wi-Fi-роутер и USB-модем
Подбирая место для модема и роутера, следует использовать такое правило: модем должен располагаться как можно выше и находиться в комнате, окно которой выходит в сторону вышки сотового оператора. Чтобы расположить модем и роутер в наиболее правильном месте, следует изучить их Web-интерфейс на наличие индикации таких сигналов, как CINR и RSSI:
- СINR показывает отношение уровня сигнала к шуму. Если значение со знаком плюс – значит сигнал сильнее шума. Оно должно быть больше 10;
- RSSI – мощность принимаемого модемом сигнала. Минимальное значение, при котором может работать сеть – 85 дБм. Но чем выше RSSI, тем выше уровень сигнала.
Если площадь участка большая, то для покрытия интернетом всей его территории можно использовать Wi-Fi-репитер. Этот усилитель позволит избавиться от слабого сигнала. Для поиска участков с плохим приемом следует использовать такое приложение, как Wi-Fi Analyzer. После выявления слепых зон усилитель сигнала устанавливается так, чтобы максимально покрывать их все.
Как определить свою скорость передачи данных?
Скорость модема легко узнать с помощью специальных онлайн-тестов. Понадобится компьютер, браузер и выход в интернет.
Одним из самых простых считается ресурс http://speed.yorest.ru/ Его принцип работы заключается в том, что вы скачиваете небольшой файл, а сайт тем временем анализирует скорость передачи данных. Здесь вы можете самостоятельно выбрать параметры тестирования и размер контрольного пакета (200 КБайт, 1000 КБайт, 3 Мб). Лучше всего остановится на самом большом документе. Тест проходит дольше по времени, но его результаты намного точнее.
Популярным во всём мире ресурсом по тестированию скорости интернета является http://www.speedtest.net . К слову, его интерфейс наиболее привлекателен и информативен. При входе на этот сайт автоматически выбирается ближайший тестовый сервер, что ускоряет процедуру и положительно влияет на точность результатов. При тестировании скорости передачи данных на 3G или 4G-модеме будьте готовы к тому, что из вашего трафика отнимется около 20 Мб.
Данный онлайн-сервис отображает не только скорость передачи и получения информации, но и анализирует ping. Это значение выводится в миллисекундах и показывает время ответа сервера на ваш запрос. Ping – достаточно важный показатель. Особенно, если вы пользуетесь программами наподобие Skype или любите онлайн-игры.
Если с помощью подобных тестов выявилось, что скорость передачи и получения данных составляет менее 80% от той, которая заявлена в договоре с провайдером, то необходимо обратиться в службу поддержки. Если же скорость полностью соответствует обещанным показателям, но работа с web-страницами кажется вам мучительно долгой, то стоит задуматься о более дорогом тарифе.
Недостатки
К недостаткам вышеописанного решения следует отнести необходимость подключения кабеля, идущего от антенны к специальному разъему, расположенному на корпусе модема. Это касается абсолютно всех антенн, располагаемых на улице, отдельно от модемов. Дело в том, что, как было сказано выше, антенный разъем на устройстве может попросту отсутствовать, что приведет к необходимости разбирать корпус устройства-приемника и вносить коррективы в его аппаратную часть, припаивая кабель к печатной плате. Это может привести к повреждению модема или мобильного роутера при отсутствии достаточной квалификации у пользователя, производящего манипуляции.
Как подобрать антенну для модема
Mimo антенна 4g lte своими руками
Если вместо изготовления самодельной 3g антенны было решено устанавливать покупную, потребитель должен иметь представление о критериях выбора лучшего устройства:
В первую очередь нужно знать, для какой частоты выбирается установка. Если в местности присутствует сигнал джи 4, лучше выбрать модем для него
Важно не забывать, что у двух наиболее популярных операторов, предоставляющих 4G (lte), разные частоты: Мтс работает с волнами в 2600 мегагерц, а Мегафон – 800. Выбрать оператора можно, сравнив качество покрытия конкретной местности, опираясь на информацию на сайтах компаний и отзывы потребителей
3G работает с волнами в 2100 МГц. Кроме того, есть антенны, работающие с большим диапазоном частот, но усилительный коэффициент у таких устройств ниже. Они подойдут для эксплуатации в условиях, когда надо усилить средний сигнал, но не при слабом или полном его отсутствии.
Часто у потребителей стоит выбор между установками YAGI и MIMO. Изделия первого вида имеют высокий усилительный коэффициент (11-17 единиц) и требуют всего одного гнезда для подключения. Если у модема два гнезда, подсоединять разрешается к любому. У MIMO коэффициент меньше (примерно 9), но при работе с 4G они демонстрируют значительное увеличение скорости работы интернета. Для использования с 3g они вообще не предназначены, соответственно, в этом случае предпочтение отдается YAGI. При работе с 4G нужно ориентироваться на силу сигнала: если время от времени он исчезает совсем, стоит предпочесть модель YAGI.
Важно! Иногда практикуют размещение пары YAGI-агрегатов с применением технологии MIMO, объединяющее преимущества обоих способов. Монтаж такой конструкции будет стоить вдвое дороже, чем установка одиночной антенны
Установка MIMO
Сборка антенны для 4G модема своими руками
Следующие инструкции подразумевают размерности из представленной выше схемы вибратора антенны Харченко. Он должен ровным и плоским. Перед его изготовлением полезно зафиксировать проволоку.
Материал для сдвоенных квадратов в конструкции антенны Харченко, также называемых биквадратом, перекусывается пассатижами и выгибается по указанным размерностям. При изготовлении вибратора опытные специалисты рекомендуют сгибать оба компонента не квадратами, а ромбами, чьи поперечные углы равны 120 градусам. По словам знатоков, это понизит внутреннее сопротивление устройства.
Место соединения проволоки припаивается, в качестве основы пайки можно сразу использовать элемент крепления к высокочастотному проводу. Он пропускается через сделанную в пластиковой крышке дырку и середину клеящегося к пробке диска, который будет экраном усилителя. Крышку, которая будет между вибратором и рефлектором, можно заменить колпаком от дезодоранта или подобным предметом приемлемых размеров.
Основание вибратора
На пластиковом компоненте следует предварительно сделать разрезы крепления вибратора со стороны его размещения.

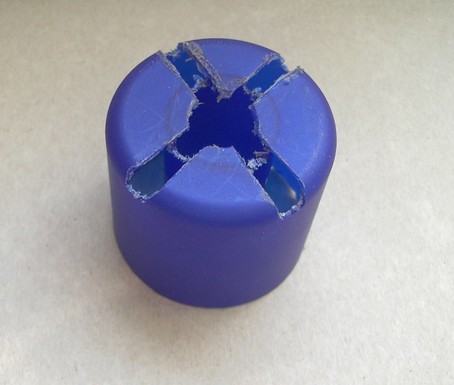

Заготовка для основания
Нюансы соединения кабеля с вибратором
Пайка кабеля к вибратору
Самодельный усилитель сигнала подключают к высокочастотному кабелю методом пайки. Это говорит в пользу меди как самого подходящего металла для вибратора, однако применение канифоли позволит оплётка не каждого высокочастотного кабеля. Проблема пайки решается размещением на проводе F-коннектора.

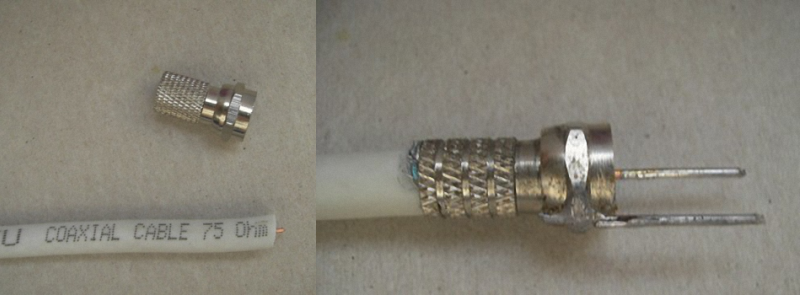

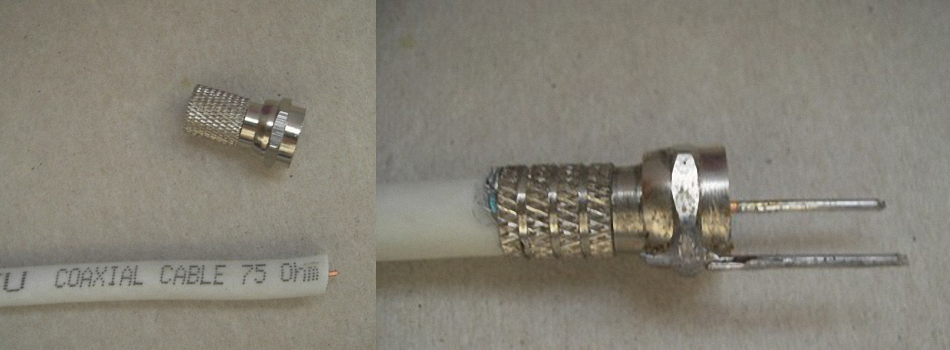

Пайка F-коннектора
Затем к нему припаивается кусок меди или штырьки из неё, после чего кабель соединяется через них с вибратором тем же способом.
Пайка F-коннектора к аибратору
Как установить рефлектор

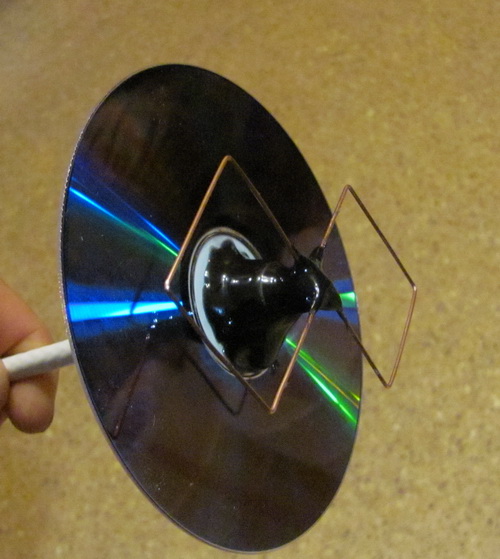

Рефлектор из CD диска
Для более быстрого крепления к антенне, к примеру, приятного глазу диска, он смазывается клеем в центре и присоединяется к бутылочной пластиковой крышечке. Через прорезанное в ней отверстие и середину диска проходит коаксиальный провод, соединённый с вибратором, который зафиксирован в сделанных с наружной стороны крышки прорезях. Экран и вибратор должны быть строго параллельны. При надобности регулировки расстояния между ними подрезается крышечка либо крепятся добавочные основания.
Получившуюся структуру надёжно фиксируют термопластичным клеем. Далее свежеизготовленный усилитель подключают к модему, который теперь его можно настроить на максимальную производительность. В случае отсутствия у модема разъёма, требующегося для кабеля антенны, можно просто обмотать вокруг него несколько раз основную жилу усилителя.
Подключение кабеля к модему
Самые простые варианты
Итак, мы приехали в деревню в гости (или переехали туда жить) и внезапно обнаруживаем, что качество связи откровенно низкое – сеть может едва выдерживать голосовые вызовы, а часто и просто позвонить оказывается затруднительно.
Первое, что нужно сделать – проверить настройки телефона
Прежде всего, важно проверить, какие сети и каких операторов присутствуют в этом месте, эта функция поддерживается практически в любом телефоне. Может быть такое, что телефон «зацепится» за сеть 3G, которая работает от отдаленной БС, а более стабильную сеть 2G не заметит
Еще можно проверить качество связи у других операторов – но для этого нужно будет опросить местных жителей. Как правило, они уже все знают о местной связи и подскажут как ускорить соединение (или куда подойти, чтобы связь появилась).
Тем, кто полагался на мобильный роутер или USB-модем, будет хуже всего – работает он автономно, перенастроить его на другую сеть попросту невозможно. Но при этом модем, например, можно вывести на улицу повыше (и даже через 10-метровый USB-удлинитель все будет работать).
Но это самые простые рекомендации, и, скорее всего, они не помогут. Если сигнал слишком слабый и его уровня недостаточно для комфортного использования, самый простой способ – его усилить. Конечно, простым его назвать уже очень сложно.

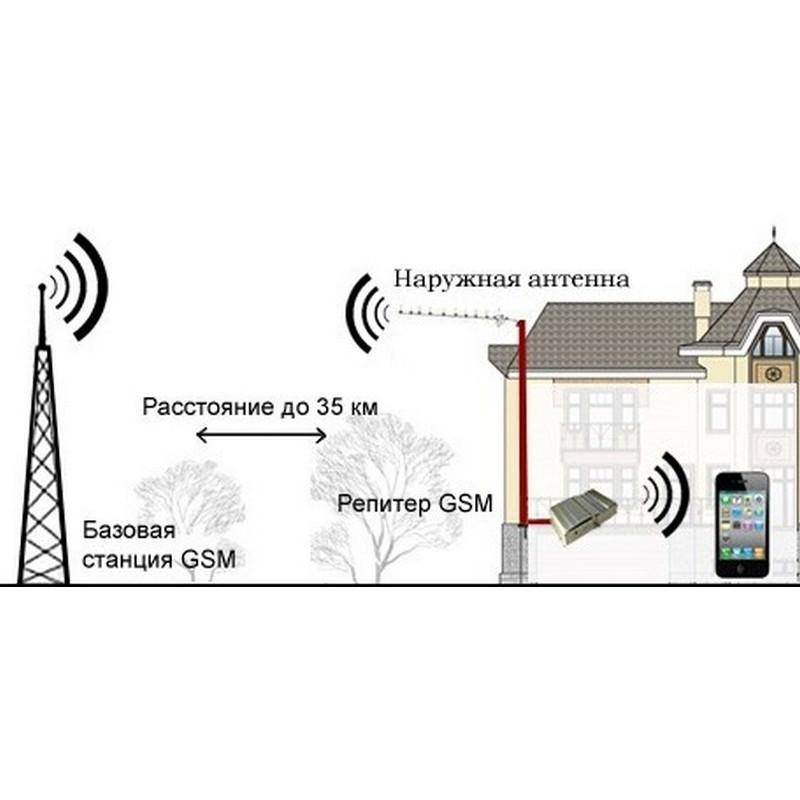

Для работы с сотовыми сетями используют репитеры сигнала. Работает он, на первый взгляд, просто:
- внешняя антенна принимает и усиливает сигнал сотовой связи от оператора;
- сам репитер обрабатывает, усиливает и оптимизирует данные;
- внутренняя антенна передает данные на телефон.
По сути, абонент получает внутри своего дома ту же сеть сотового оператора, но с более мощным сигналом. Пользоваться сетью можно точно так же, как и всегда – звонить, отправлять и получать СМС, пользоваться мобильным интернетом.
Есть готовые типовые решения чуть проще и дешевле:
- Wi-Fi-роутер;
- USB-модем;
- переходник с USB-модема на антенну;
- удлинитель для антенны;
- внешняя панельная антенна (компактная пластиковая).
Такой комплект стоит примерно в 5500-6000 рублей, но в этом варианте пользователь получит только доступ к интернету и только через Wi-Fi.
Звонить придется через мессенджеры или Wi-Fi-calling. Еще нужно будет найти мачту для антенны нужной длины.
Более сложный вариант с репитером будет стоить уже ощутимо дороже:
- самый дешевый вариант с 10-метровым кабелем до антенны и без делителя мощности будет стоить 19 000 рублей, плюс еще 7 000 рублей за установку;
- чуть более сложный вариант – 25 метров кабеля, делитель мощности, 2 внутренние антенны – обойдется в 52 000 рублей, плюс еще 15 000 рублей стоит установка.
Второй вариант, конечно, более дорогой, но он позволяет покрыть сигналом дом площадью до 300 квадратных метров.

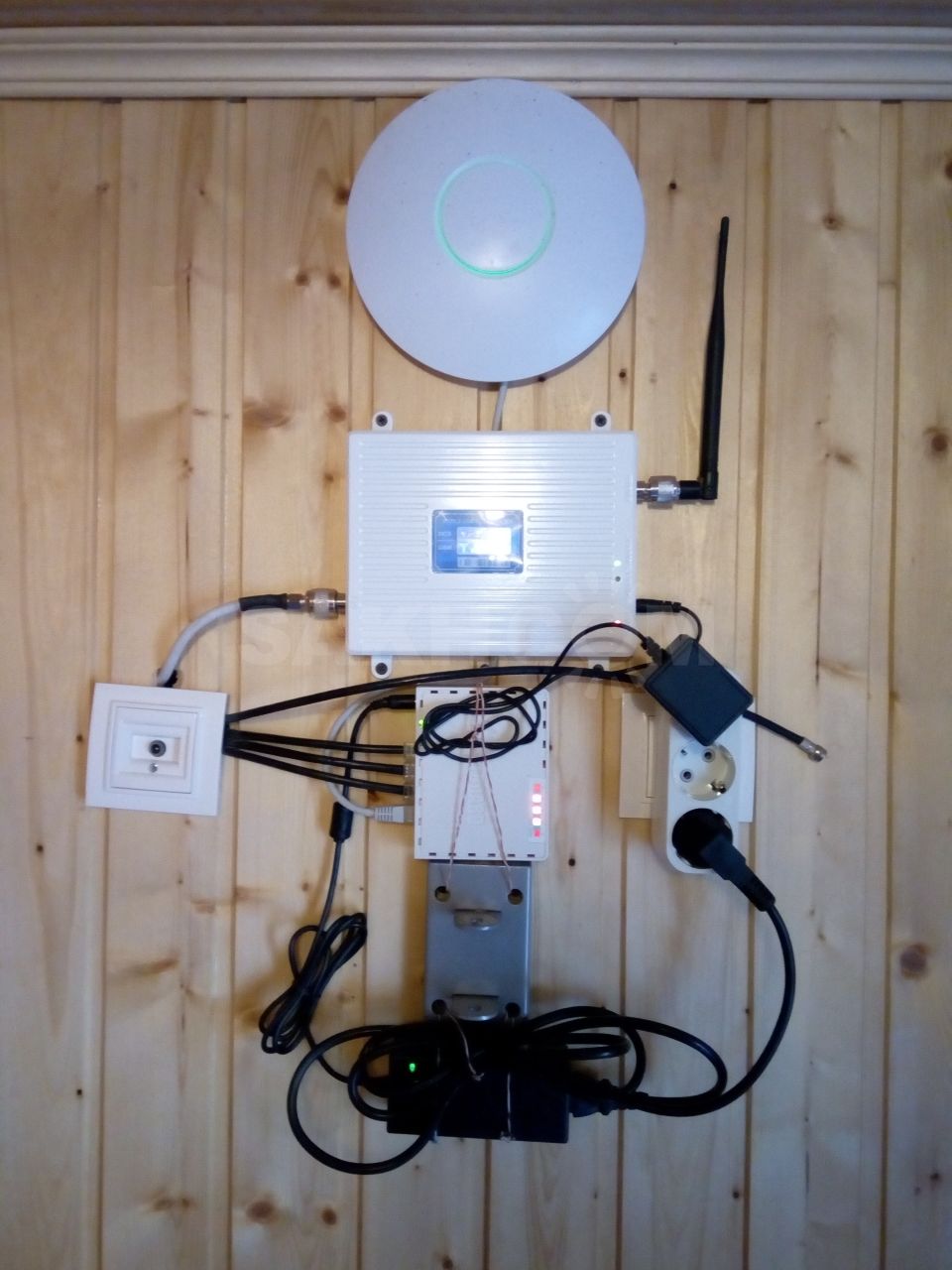

Комплект из 2 антенн и репитера
При покупке комплекта для связи в загородном доме нужно ориентироваться на массу разных параметров. Например, репитеры бывают широкополосными, однополосными, мультидиапазонными и селективными. Широкополосный репитер поддерживает все частоты заданного диапазона, а мультидиапазонный поддерживает сразу несколько диапазонов. Это хороший вариант, так как можно приобрести репитер, который будет поддерживать любой набор стандартов (GSM, 3G и 4G).
Еще репитеры отличаются по коэффициенту усиления. Для загородных домов рекомендуют репитеры с коэффициентом от 75 до 80 Дб.
Установить весь комплект самостоятельно не так просто – если сделать это неправильно, между двумя антеннами (внешней и внутренней) возникнет эффект самовозбуждения и в связи появятся помехи. Это самая частая проблема при подключении усилителей.
Также нужно выбрать правильное направление (юстировка) – внешняя антенна должна быть направлена точно на базовую станцию.
Важно помнить, что в России работа с частотами регламентируется государством, а неправильно настроенное оборудование может принести сбои в работе базовой станции. Тогда оператор может обратиться в Роскомнадзор для выявления нарушителя
Альтернатива 3G/4G интернету
WiFi мост
Если на горизонте радиусом до 10 км есть жилые многоквартирные дома, то с местным провайдером, который подключает квартиры можно договориться о WiFi мосте между жилым комплексом и вашим домом. Навстречу друг другу ставятся 2 антенны, одна на вашем доме, другая — на крыше многоквартирного дома.
На практике стоит такое подключение тысяч 12 и тариф приблизительно 1000-1500р за 15-30 Мбит/сек. Но это действительно безлимитный интернет, который в отличии от 3G/4G не проседает вечером, когда повышается нагрузка на сеть. И хороший пинг до 8 мс — для любителей поиграть в танки и другие современные игры это роскошь загородом:)
WiMax
Wimax — это связь 4-го поколения. У нас в России этот стандарт связи широкого распространения по ряду причин так и не получил.
Некоторые небольшие местные компании договариваются с операторами связи об аренде их канала связи и размещают на вышках своё оборудование Wimax.
Скорость интернета 10-50 Мбит/сек зависит от удаленности вышки и правильности установки антенны на доме абонента. Пинг около 40 мс. Канал симметричный. Стоимость около 1000-1500р в месяц.
Атлатль
Атлатль, современная реплика
О том, что такое античная праща, знают очень многие, однако тот факт, что ещё раньше было изобретено оружие подобного принципа действия, известно далеко не каждому. Речь идет об атлатле, или компьеметалке – орудие, представляющее собой палку из гибкого дерева, в которую заряжались заряжались дротики маленького размера, а после стреляли ими по принципу рычага. Таким образом, древние люди могли метать их намного дальше, чем просто рукой.
Атлатль считается одним из самых древних оружий, которое использовало человечество: первые его следы относятся к эпохе позднего палеолита, 15 тысяч лет до нашей эры.
Определяемся окончательно
Чтобы узнать, возможен ли конкретно для вас прием сигнала с выбранного спутника, установите программу Satellite Antenna Alignment (это бесплатно). В нее вводятся координаты самого спутника, затем ваши — дома и населенного пункта. Программой будет просчитано месторасположение спутника относительно вашей точки — угол подъема, азимут и т. д. По этим данным еще раз уточните наличие либо отсутствие препятствий.
Если вы имеете возможность приема сигнала от разных поставщиков, окончательный выбор стоит делать, сравнивая их тарифы.
Кроме того, важен требуемый диаметр антенны — этот параметр содержится в картах покрытия, а также тип конвектора (диапазоны С или Ku), он зависит от частоты сигнала. Покупая сетевую карту, не поленитесь сравнить характеристики всех имеющихся в продаже вариантов для выбора самой подходящей.
Сборка антенны Харченко
В начальной стадии сборки изготавливается вибратор, он выгибается с помощью пассатижей.
Обратите внимание!
Крайне важно создать угол в 90 градусов, только так можно усилить сигнал до нужного уровня. Далее следует процедура спайки стыков биквадрата, после чего происходит подключение коаксиального кабеля
Затем вибратор укладывается в прорези в обычной пластиковой крыше, с обратной стороны закрепляется экран
Далее следует процедура спайки стыков биквадрата, после чего происходит подключение коаксиального кабеля. Затем вибратор укладывается в прорези в обычной пластиковой крыше, с обратной стороны закрепляется экран.
На данный момент есть два доступных метода для подключения готовой конструкции к модему:
- Прямое подключение к выходу вмонтированной в модем антенны.
- Использование режима ретранслятора. Сигнал транслируется на внутренний приемник электромагнитными волнами.
Первый метод
Стоит отметить, что такой способ гораздо эффективнее беспроводного подключения. Прямое подключение подразумевает припайку конструкции коаксиального кабеля от антенны на два контакта для левого и правого канала. После спаивания коннектор можно подключать к встроенной антенне модема. Такая несложная методика позволит создать качественный канал для передачи электрических сигналов.
Беспроводной метод
Беспроводная передача данных обеспечивается за счет припайки электродов на выходной конец коаксиального кабеля. Они будут выполнять роль генераторного узла, который излучает электромагнитные импульсы на антенну модема. Для осуществления этой цели измеряется корпус модема, к этому значению добавляется еще 5 мм. Для примера, мы получили размер в 85 мм. После этого из жести нужно вырезать две полосы, длина которых будет составлять 85 мм, ширина этих полосок должна достигать значений в 4.8 и 3 сантиметра.
Широкую пластину для центрального сектора изгибают, придавая ей форму модема. Для создания экрана полуокружность нужно припаять к антенне.
Прием и отправка информации в линиях беспроводной связи
Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов.
Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.
Для ее решения используются следующие технологии:
- Разнесенный прием (Receive Diversity). Позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
- Разнесенная передача (Tx Diversity). Основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
- Пространственное уплотнение (Spatial Multiplexing). Разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.
Чтобы определить максимальную пропускную способность – С, используется формула:
С= M B log2(1 + S/N), где:
- C – пропускная способность канала;
- M – количество независимых потоков данных;
- B – ширина канала;
- S/N – соотношение сигнал/шум.
Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным. Антенны могут располагаться в одной поверхности или быть вертикально разнесены
Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме
Прием и отправка информации в линиях беспроводной связи.
Сборка 3G- антенны для 2100 МГц
Для сборки нужно:
- медная фольга толщиной 0,3-0,5 мм
- стержень м6-м10 с резьбой не менее 45 см
- 12 гаек для диаметра стержня
- Коаксиальный кабель — 2 шт по 10 метров
- Адаптер для пигтейлов — 2 шт
- ТВ розетки — 2 шт
- Отвертка со сверлом
- Паяльник
- Ножницы
- Плоскогубцы
Также вам понадобится точная линейка, маркер и изолента.
Шаг №1 – подготовка элементов для антенны

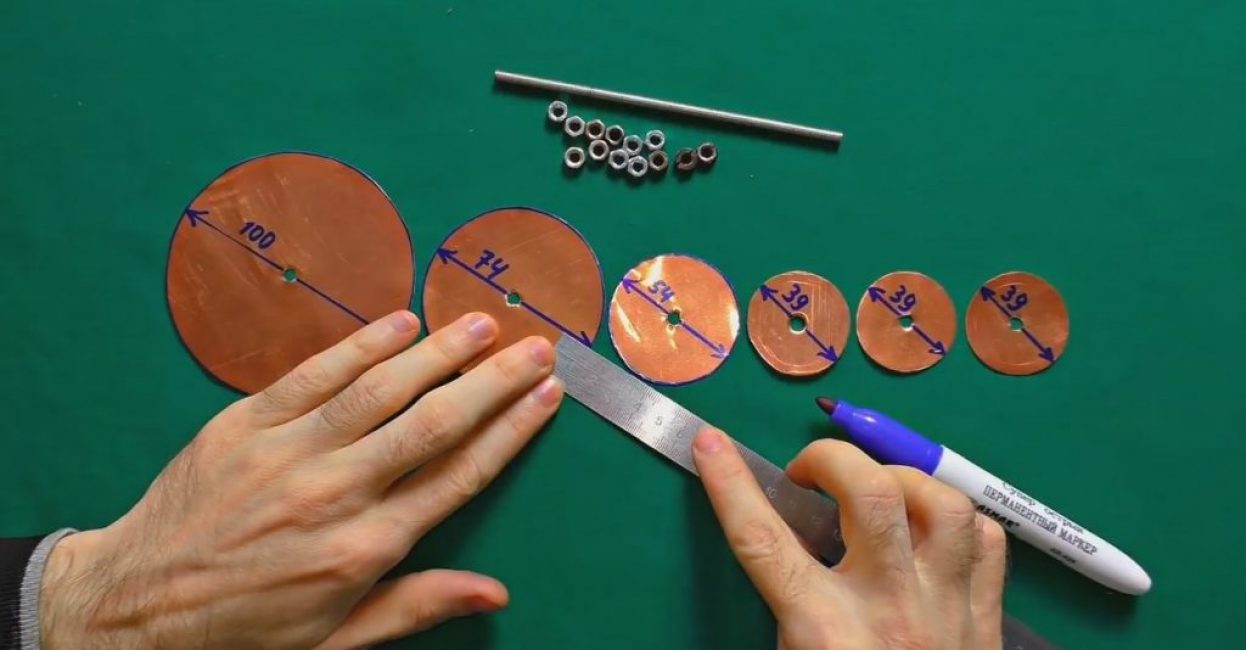

Чтобы точно вырезать круги правильной геометрической формы, нужно сначала отцентровать заготовку, т.е просверлить центры кругов, и отметить их циркулем.
Медная фольга хорошо режется обычными ножницами. Размеры берем по схеме на картинке ниже.
Точность с погрешностью не более 1 мм

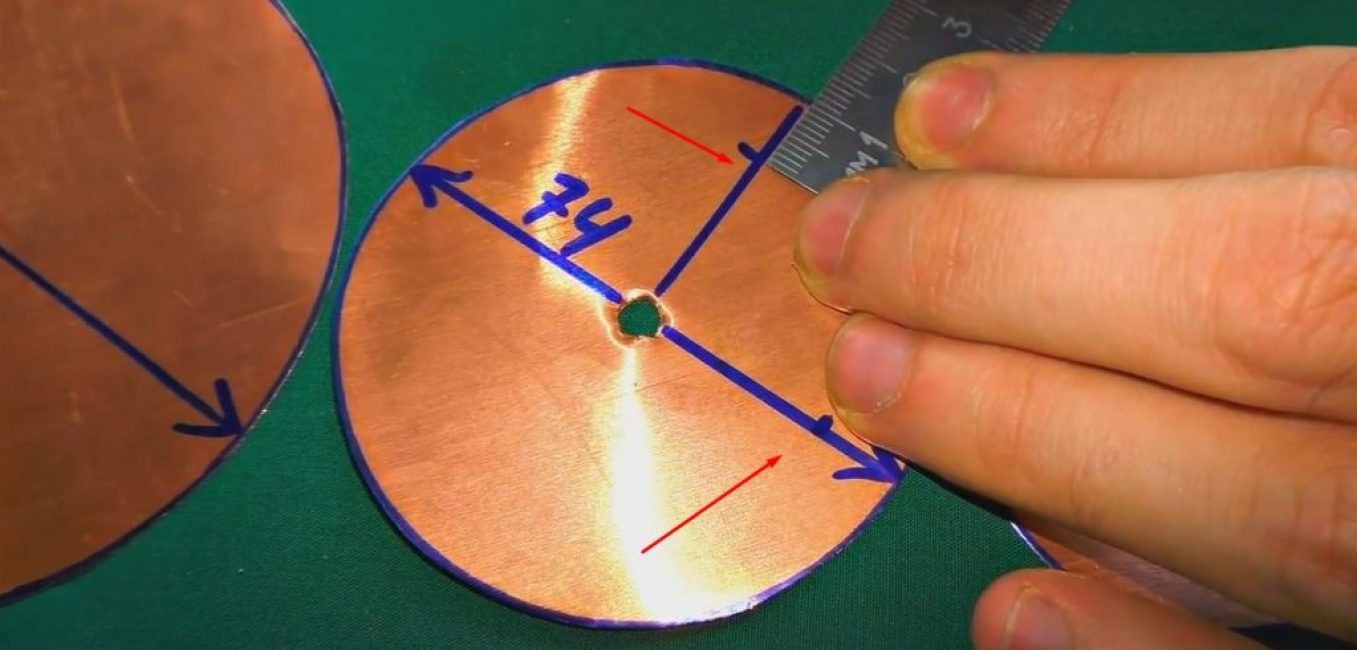

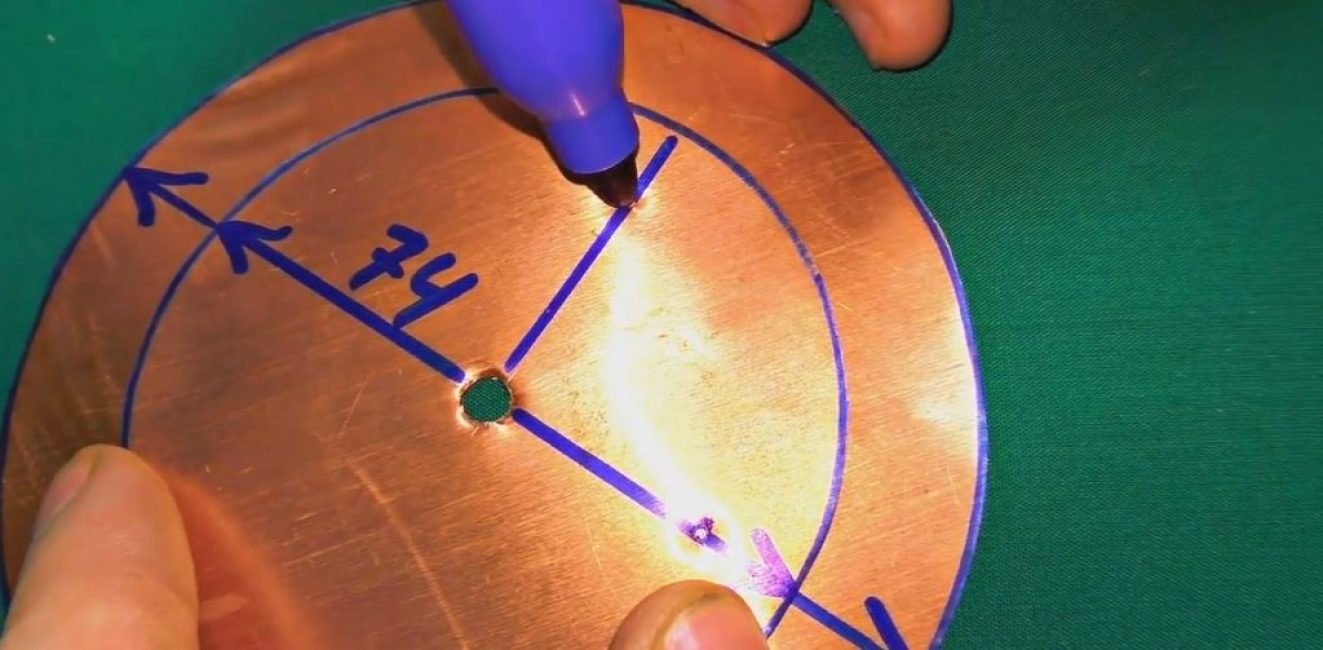

Затем отметьте точки подключения антенны коаксиальными кабелями. Для этого размечаем предпоследний круг R74 – от круга отступаем 11 мм. Такие отметки нужно делать по 2 штуки, при этом они должны быть строго перпендикулярны по радиусу.
11мм — 2 шт., строго перпендикулярно по радиусу
С помощью отвертки сверлим в круге R74 отверстия для центральной жилы коаксиального кабеля (2 мм). Затем накладываем этот круг на кружок R100, и через отверстия маркером делаем отметки для отверстий для крепления кабеля ТВ.
Легче отметить на месте

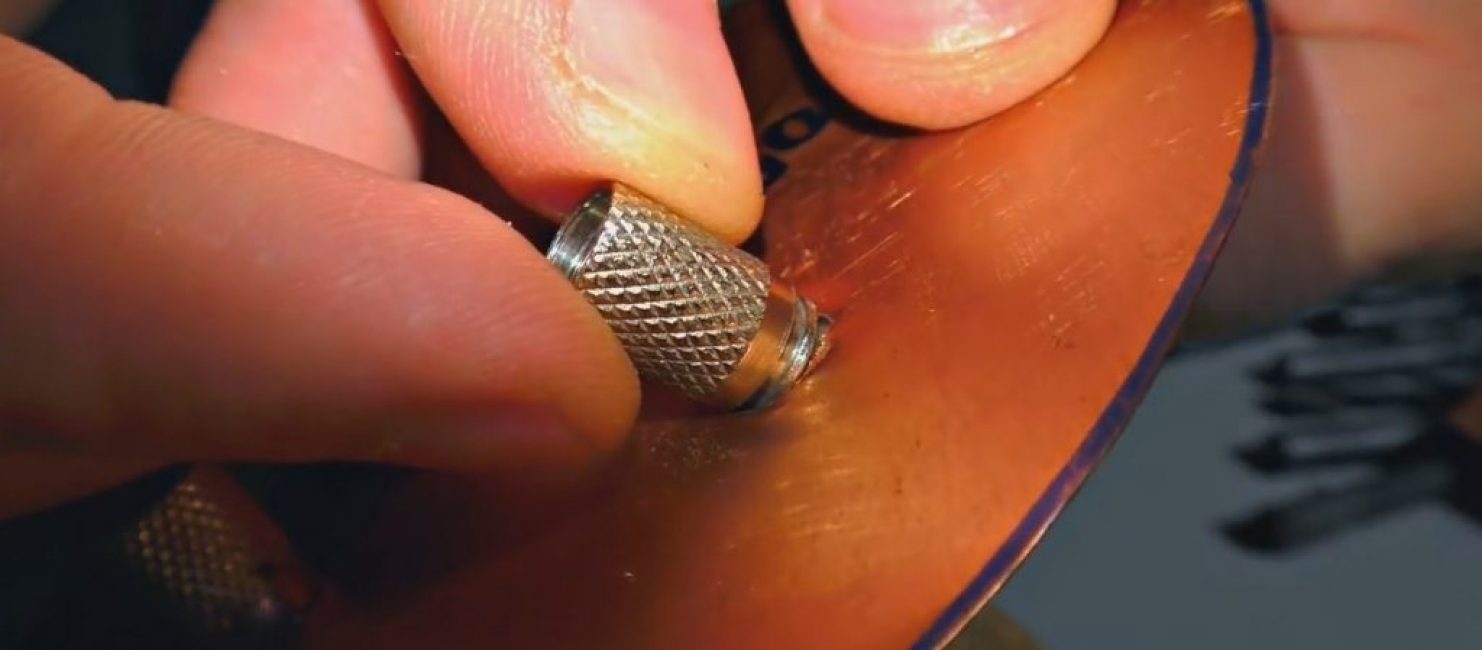

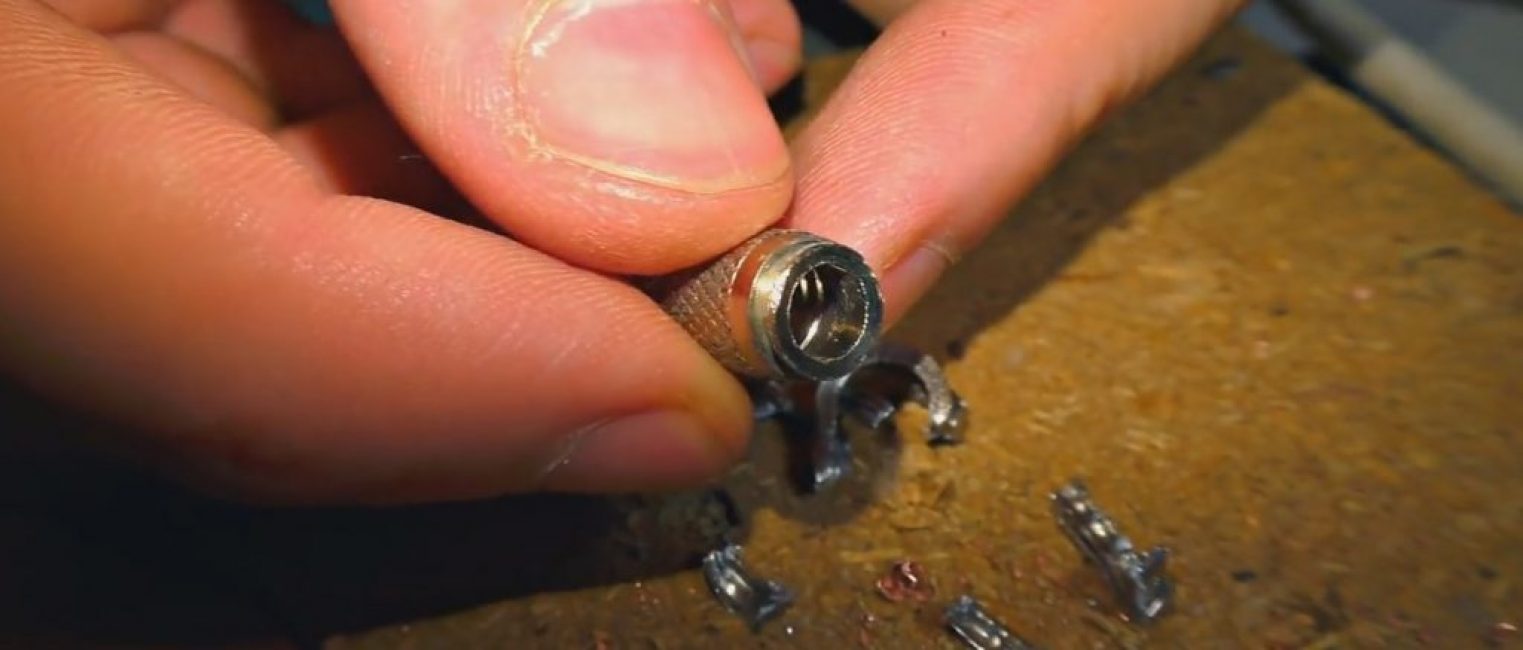

Сверлим R100 и вкручиваем коннекторы в полученные отверстия как показано на картинке ниже.
Излишки от контакта удаляются
Закрепляем контакты по кругу R100

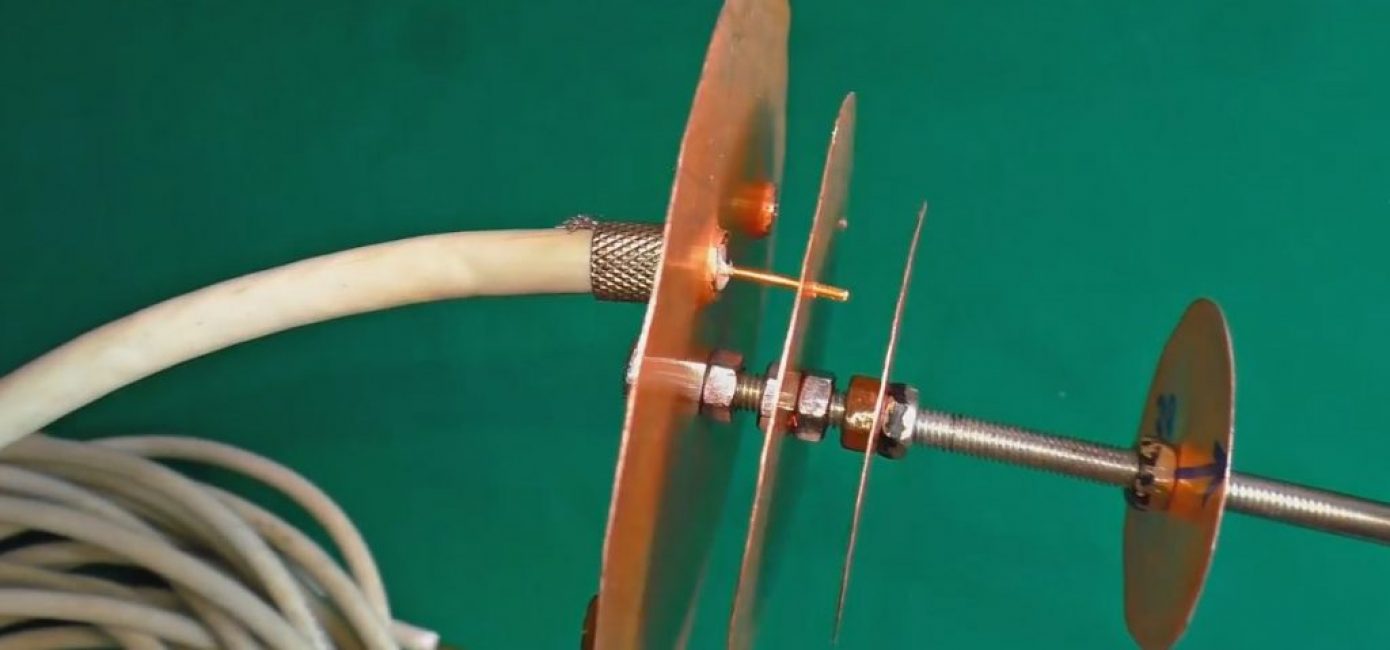

Шаг №2 – сборка антенны
Мы стараемся не делать ошибок

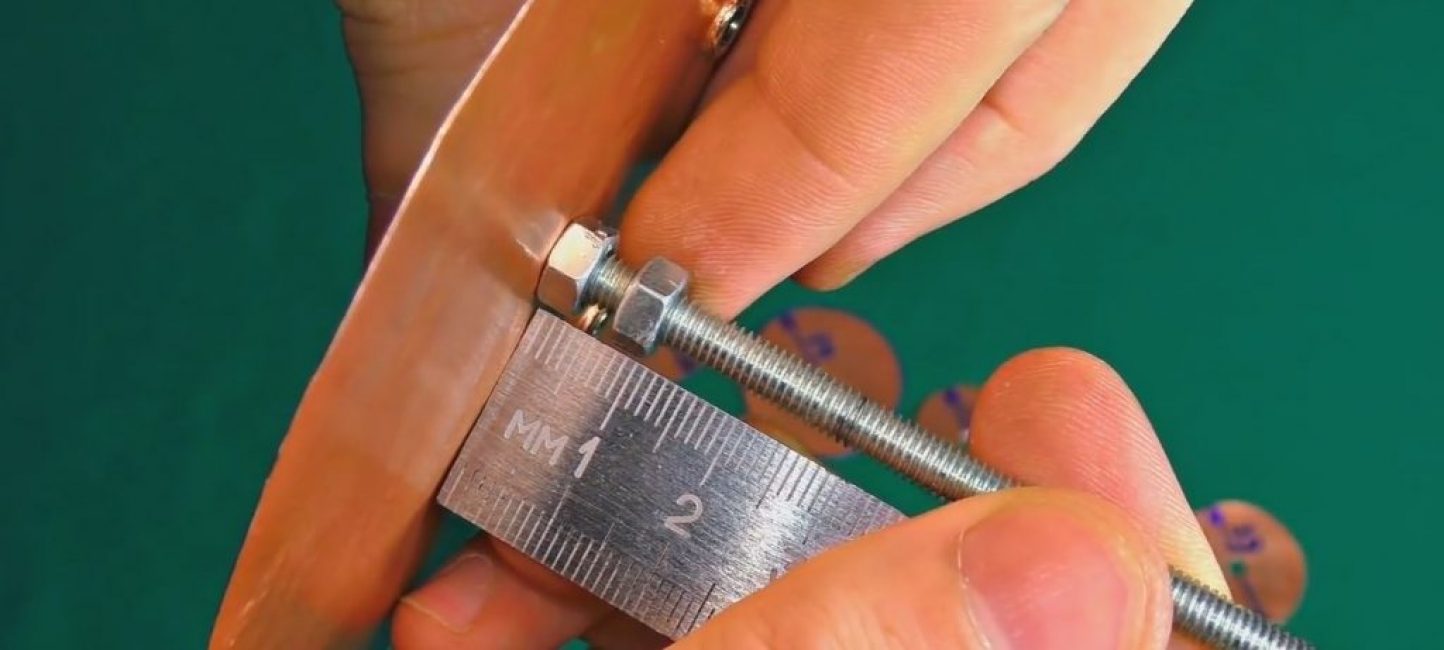

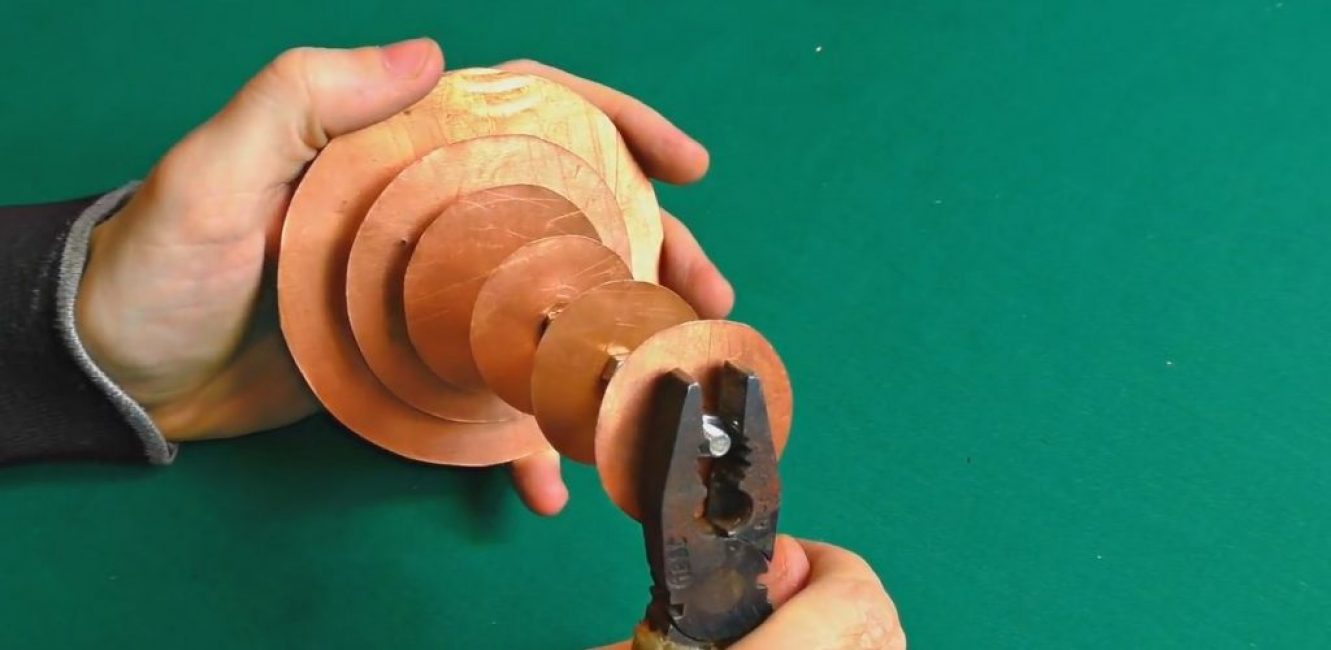

С помощью двух гаек закрепляем круг R100 на стержне в соответствии с размерами, указанными на изображении выше. Не забудьте гайки, как затянуть.
Затяните концевую гайку
Всю конструкцию собираем аналогичным образом.
Шаг №3 – подключение антенны к адаптеру
Ставим кабели на место
Зачищаем концы коаксиальных кабелей. Вставляем в подготовленные контакты. Центральные жилы кабелей должны входить в отверстия (2 мм) в круге R74.
Немного флюса и припоя

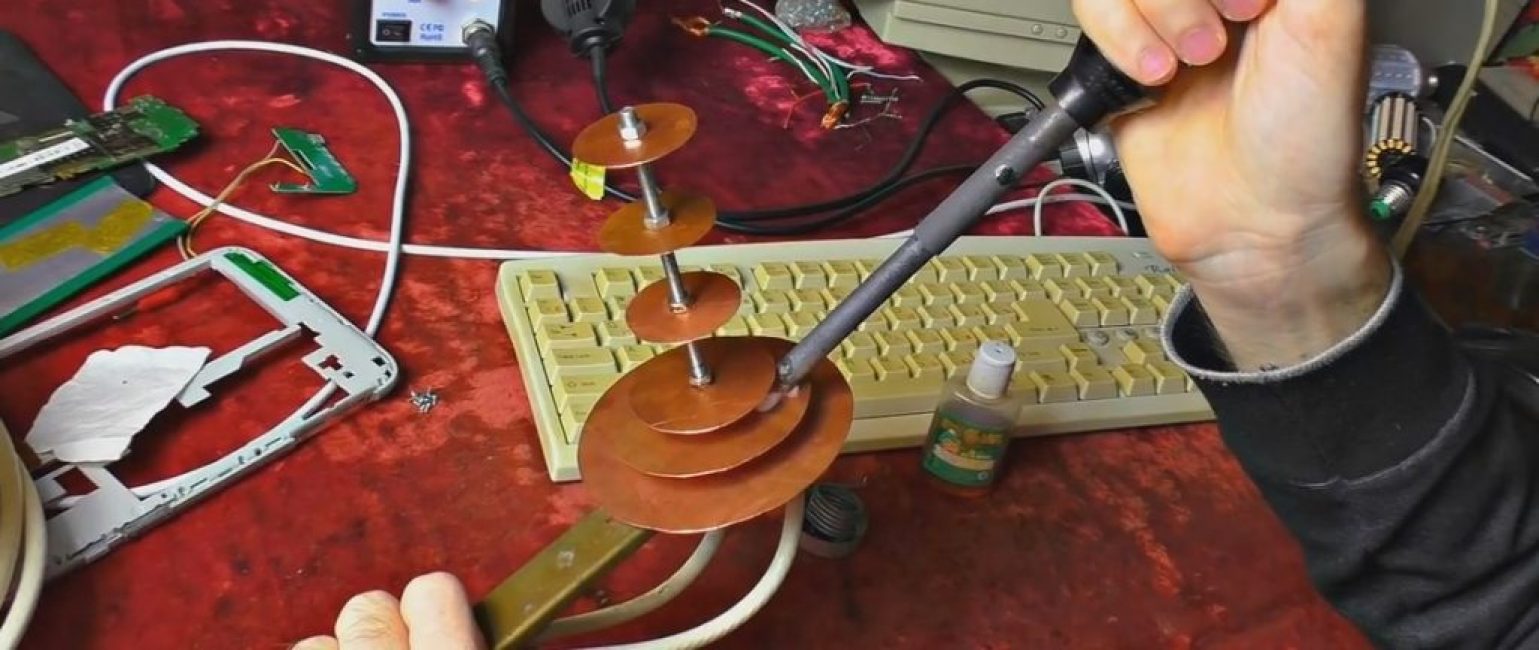

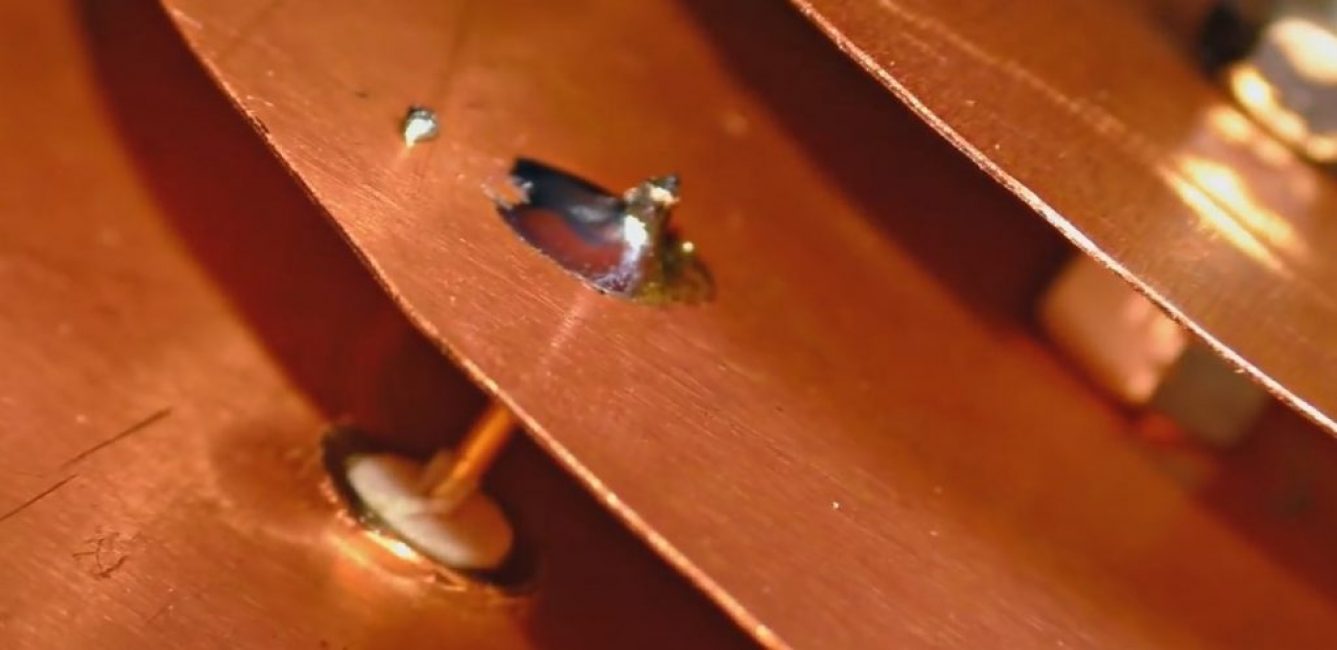

Припаиваем центральные жилы ко второму кругу (R74).
Концы центральной жилы сгибать нельзя — может произойти потеря мощности антенны.
Оставляем как есть

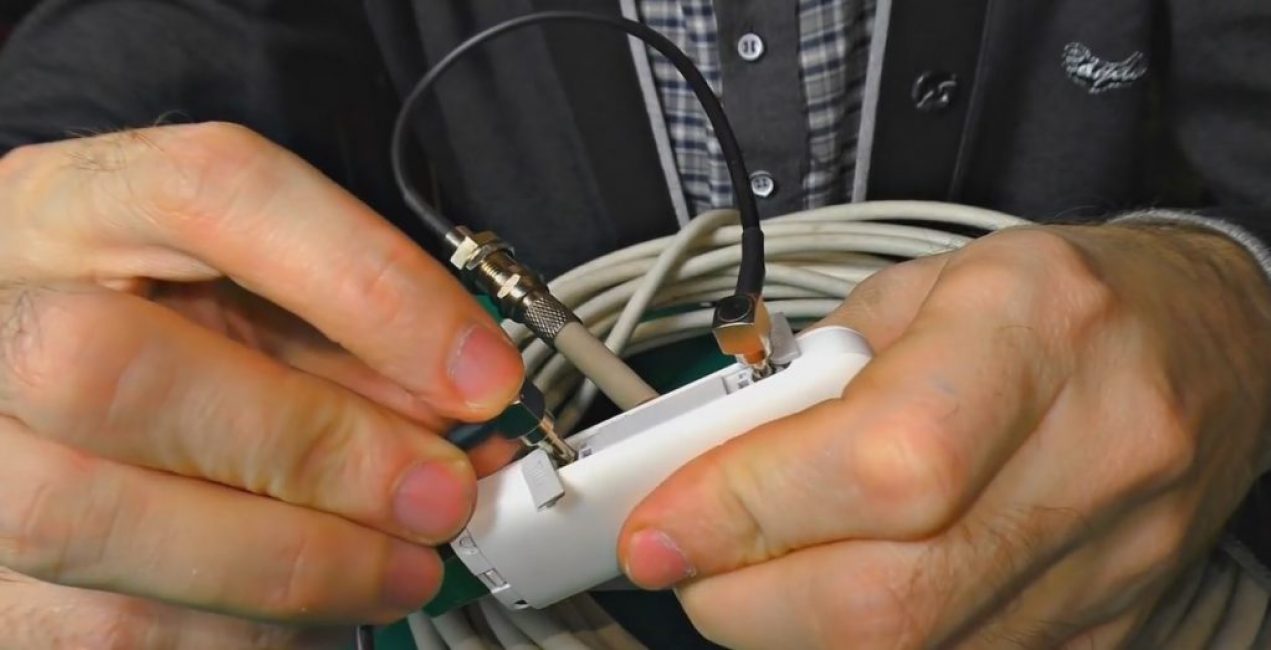

Антенна готова, осталось только подключить ее к переходнику. Для этого мы используем переходники Pigtail.
Адаптер косички
Конструкции антенн модемных
Начнем биквадратной антенной Харченко, пригодной всем диапазонов цифровой связи. Экземпляр, ловящий WiFi, умещается коробкой лазерных дисков, удобно с точки зрения защиты от непогоды. Порекомендовали бы пользоваться онлайн калькуляторами, ведя расчеты. Поскольку найти достаточно сложно, взяли труд рассчитать для некоторых случаев параметры, дальше читатели обобщат на любую частоту, потому что соотношения станут очевидными. Частоты WiFi:
Частота 2,6 ГГц, длина волны 115,3 мм. Сторона квадрата составит четверть длины волны: 28,82. Для получения общей длины восьмерки умножаем одну сторону на 8, получается 230,6 мм. Берем запас, получается 235 мм. Расстояние до рефлектора составит 0,15 – 0,2 длины волны. Берем нечто среднее – 0,175. Получается 20,2 мм.
На деле, часто используется волна 2,45 ГГц. Проведем расчет.
Частота 2,45 ГГц, длина волны вычисляется делением скорости света на число. Приближенно скорость света вакуума равна 3 х 108 м/с, точное значение – 299792458. Вычисляем длину волны… получается 122,36 мм. Далее ведем расчет проторенным путем. Получаем сторону квадрата, деля длину волны на 4 – 30,6 мм. Длина проволоки подсчитывается умножением на 8, получается 245 мм, берем запас – 250. Расстояние до рефлектора составит 112,36 х 0,175 = 21,413 мм.
Сложно согнуть проволоку под прямым углом. Рекомендуем использовать при изготовлении антенны для модема тиски, плоскогубцы, молоток. Наравне с линейкой и уголком, конечно. У многих возникает вопрос, какой толщины должна быть сама проволока. Попробуем ответить! Снижение частоты диаметр повышает, на 2600 МГц параметр составляет 2,75 мм; осваивающим 1300, следовательно, следует взять 5,5 мм. Приведем несколько значений:
- 900 МГц – 8 мм;
- 800 МГц – 9 мм;
- 1800 МГц – 4 мм;
- 1900 МГц – 3,8 мм.
Аналогично получим результат для любой частоты. Понятно, нарушение толщины, удаление от расчетных значений к фатальным последствиям не приведет, однако и слишком увлекаться не стоит. Чтобы потом не говорить, что на сайте ВашТехник приведены неправильные значения… По нашим сведениям, на территории РФ часто применяется стандарт GSM 1800, посмотрим, какая биквадратная антенна Харченко должна быть на рабочей частоте (модем 3G).
Прочие длины волн повременим рассматривать, порядок расчета очевиден. Приведем пару замечаний по конструкции самодельной антенны для модема. Если биквадрат один (и больше встретим), напоминает восьмерку – не более. В центральной точке пересечение отсутствует. Просто проволока сближается, не касаясь, затем разбегается вновь в стороны. Напоминает, действительно, положенную набок восьмерку (поляризация WiFi вертикальная). Для другой поляризации — горизонтальной — размещаем восьмерку вертикально.
Провод для антенны лучше брать изолированный. Подойдет жила кабеля нужной толщины. Необязательно материал должен быть медь, просто олимпийский металл не подвержен электрохимической коррозии (всегда является акцептором). Защитить сооружение нужно в любом случае. Как было сказано выше, модели WiFi помещаются в коробку лазерных дисков, которую для верности заклеим.
Восьмерка стоит на изолированных стойках, которые можно размещать в любом месте, однако проще использовать две опоры в области сближения (посередке). Один край подсоединяется к экранам кабеля и антенны, второй служит для снятия сигнала. Оба вывода находятся близко друг от друга, почти соприкасаются, электрический контакт в месте пересечения отсутствует.
Усиление сигнала повысится, если использовать два биквадрата. Центральная часть выполняется указанным образом, дальше восьмерки пересекаются (!) крест-накрест, но в месте контакта надежно изолируются два провода друг от друга. Диаграмма направленности сужается, повышая усиление. Хороши методики ловли вышки, которая виднеется на горизонте. Удастся направить антенну модема точно – прием непременно улучшится.
Подключение устройства ведется стандартным 50-омным кабелем. В идеале неплохо померить КСВ, затем довести до значения, меньшего 2. Устройство антенны для модема может быть иным, приводили в недавнем обзоре конструкции, напоминающие используемые сотовыми телефонами. Излучающие площадки, объединенные согласующими линиями.
Заканчивая обзор, подчеркиваем: стандарты сотовой связи, WiFi напоминают друг друга. В обоих случаях поляризация вертикальная. Сделано для уверенного приема в любой точке. При распространении волны вокруг планеты конфигурация сохраняется. Вертикальная поляризация перпендикулярна грунту. При разговоре по рации старайтесь так держать антенну.
Как узнать свою базовую станцию?
Проблема постоянного прерывания в работе 3G или 4G-модема чаще всего связана со слабым уровнем сигнала. Некоторые пользователи выявляют причину низкой скорости интернета простым способом. Если скорость передачи данных низкая постоянно, независимо от времени суток, то причина – удаленность от вышки. Если скорость улучшается ночью и утром, то это перегруженность базовой станции (БС).
В основном плохой 3G или 4G сигнал связан с большим расстоянием от БС до пользователя
Поэтому важно узнать её положение, что позволит сделать специальные усилители или просто расположить модем в той части помещения, которое максимально приближено к БС. Продвинутые пользователи, зная номера различных БС, смогут настроить модем так, чтобы он подключался не только к самой ближайшей вышке, но и к той, которая имеет больше свободных радиоканалов, тем самым существенно улучшая скорость интернет-соединения
Найти свою БС поможет онлайн-ресурс http://cellidfinder.com . Необходимо знать всего 4 параметра:
- Код страны, в которой находится оператор (MCC). Для России он равен 250.
- Уникальный код самого оператора, называемый MNC (Mobile Network Code).
- Код локальной зоны или LAC. Это своего рода объединение нескольких базовых станций в пределах одной территории, которые обслуживаются одним контроллёром.
- Последний параметр – CellID (CID). Это и есть идентификационный номер сектора, где расположена БС.
Узнаём через нетмонитор все необходимые значения и вводим их в специальном окне поиска на главной странице http://cellidfinder.com . Далее ставим галочки напротив «Google data», «Yandex data» и «Усреднение». Таким образом, увеличивается точность определения координат. Нажимаем кнопку «Найти». Смотрим на карте отмеченные места с расположением БС.
