Подключаем жесткий диск к компьютеру

Atapi внутренний разъем: что это и как он влияет на звук?

What is ATAPI (Advanced Technology Attachment Packet Interface)?

ATAPI, or Advanced Technology Attachment Packet Interface refers to the extension of ATA. This is actually the standard IDE/ATA hardware interface for different fixed and removable drives.

Technically, ATAPI is designed to allow SATA and IDE controllers to support optical drives. Typically, ATAPI was adopted as a constituent of the AT Attachment in INCITS 317-1998.

KEY TAKEAWAYS

  • Advanced Technology Attachment Packet Interface is an expansion of ATA and it helps in establishing a connection with the internal devices as well as helps in the maintenance of them.
  • ATAPI is usually a standard interface created and designed by Western Digital as the IDE interface and is supported by the International Committee for Information Technology Standards, which is also referred to as X3.
  • ATAPI is basically the developed version of the original ATA interface that offers major improvements in the performance with faster read and writes, rapid boot up of system with less use of power and production of heat.
  • In simple terms, ATAPI is a protocol that carries specific types of Small Computer System Interface (SCSI) commands and responses via the AT Attachment interface.
  • There are lots of ATAPI devices available and used today such as CD-ROMs, DVD-ROMs, CD-RW, tape drives, SuperDisk drives, magneto-optical drives, and a few super-floppy drives such as ZIP and LS-120, just to name a few.

Ответы знатоков

Zenon:

1 PATA (или IDE) -500 гигов 100 доларов 2 SATA-1000 гигов -100 доларов…. скорость до 3 гигабит 3 хотя если у мамы пата выход то и через контролер можно подсоединить сата хард SATA-1000 гигов -100 доларов+контролер 15 -20 доларов=120-к PATA (или IDE) но нужно узнать какой обьём мать увидит

короче вывод напрашивается сам собой сата харды (современные) дешевле чем пата (старые) в 2-а раза это к большим обьёмам относится

4 уже есть SATA 2 вроде на мамах с уюсб 3 их цена пока новинка 130 доларов или немного дешевле там скорость 6 гигабит…. в то время как сата -3 гигабита

сата быстрее пата на 15-25 процентов смотря в каких задачах-вроде так

если верить то хард самое узкое место в компах -тоесть самое медленное-дело не только в 3 или 6 гигабитах на которых работает мать нужен и хард который БЫСТРО ПОДАЁТ данные …нужен и хард -быстрый -велоцераптор на 15000 оборотов-…но он очень дорогой

Ivantrs:

PATA (или IDE) — это параллельный интерфейс (старый) раньше на плате было 2 шлейфа по 2 устройства — итого — 4

SATA — это последовательный интерфейс (в более новых материнках) в зависимости от материнки — от 4 до 6 устройств

на новых платах всего 1 шлейф PATA — всего 2 устройства

разница в шлейфах, скорости обмена

Twitch:

пата- диски подключаются параллельно сата- последовательно. у сата выше скорость передачи данных и тоньше шлейф

Евгений Аликин:

Галарина:

С технической точки зрения, между ATA (или PATA) и SATA имеются отличия. ATA базируется на 16-битном параллельном интерфейсе и обычно используется для управления жесткими дисками компьютеров. В то же время SATA представляет собой усовершенствованную версию параллельного ATA, отличающуюся последовательной передачей битов. Кабель, подсоединяемый к жесткому диску ATA, плоский, с 40 проводниками, в отличие от кабеля SATA, содержащего всего лишь 7 проводов. Поэтому жесткие диски SATA легко отличить от ATA по значительно меньшим разъемам питания и данных, подсоединяемым к задней части корпуса.

Сравнивая PATA и SATA, можно сказать, что жесткие диски SATA обладают несколькими преимуществами, касающимися производительности. Жесткие диски SATA имеют более низкую рабочую температуру и отличаются более широкой полосой пропускаемых частот, что соответствует более высокой скорости передачи данных. В последних моделях жестких дисков PATA (ATA-7) скорость передачи данных составляла 133 Мбайт/с. Первый стандарт SATA обеспечил немедленное повышение скорости передачи данных до 150 Мбайт/с, а новый стандарт SATA II, появившийся в 2004 году, обеспечивает скорость передачи данных 300 Мбайт/с.

Trinitron:

SATA последовательный ATA PATA параллельный

DLXXXV:

Сравнивая PATA и SATA, можно сказать, что жесткие диски SATA обладают несколькими преимуществами, касающимися производительности. Жесткие диски SATA имеют более низкую рабочую температуру и отличаются более широкой полосой пропускаемых частот, что соответствует более высокой скорости передачи данных.

Контроллеры ATA

Контроллер ATA – это устройство, которое управляет передачей данных между компьютером и жестким диском. Он отвечает за обмен информацией, а также за выполнение команд, определенных ATA/ATAPI-стандартом.

Контроллер ATA может быть интегрирован непосредственно на материнскую плату компьютера или быть установлен в виде отдельного устройства, подключаемого к материнской плате через интерфейс IDE (Integrated Drive Electronics).

Работа контроллера ATA основана на передаче данных по параллельному интерфейсу. Он использует шину, состоящую из нескольких проводов, для передачи информации между компьютером и жестким диском.

Одной из основных функций контроллера ATA является управление процессом чтения и записи данных на жесткий диск. При передаче данных контроллер ATA контролирует скорость передачи, проверяет целостность данных и обеспечивает их доставку на нужные места. Кроме того, контроллер ATA отвечает за выполнение команд, связанных с управлением жестким диском, таких как форматирование, разбиение на разделы и др.

Контроллер ATA поддерживает различные режимы передачи данных, которые могут варьироваться в зависимости от используемого оборудования и драйверов. Некоторые из этих режимов включают UDMA (Ultra DMA), PIO (Programmed Input/Output) и DMA (Direct Memory Access). Каждый режим имеет свои особенности и определяет скорость передачи данных.

В целом, контроллеры ATA играют важную роль в обеспечении эффективной работы жестких дисков и их связи с компьютером. Благодаря этим устройствам мы можем эффективно хранить и получать данные, а компьютеры могут без проблем работать с информацией на жестких дисках.

Главный и подчиненный диски, как они работали?

Текущий интерфейс SATA работает последовательно, поэтому невозможно подключить более одного устройства к одному кабелю для передачи данных, но параллельный интерфейс IDE позволял это. Однако, когда два устройства были подключены одним и тем же кабелем, одно должно быть обозначено как устройство 0 (ведущее), а другое как устройство 1 (ведомое). Это различие было необходимо, чтобы позволить обоим накопителям использовать один и тот же кабель для передачи данных без конфликтов, и было сделано с помощью знаменитой перемычки, встроенной в жесткие диски и оптические приводы того времени.

Устройство 0 — это диск, который появится первым в BIOS и будет использоваться для загрузки операционной системы; Другими словами, вы можете установить операционную систему на два жестких диска и изменить, с какого из них загружаться, просто изменив перемычки положения на обоих дисках, чтобы выбрать первичный и вторичный. Это заставляло ПК с интерфейсом IDE и одним жестким диском иметь перемычку в положении Master, потому что в противном случае BIOS не знал, откуда ПК должен загружаться, хотя это было решено в более поздних версиях с помощью специальной конфигурации под названием « Не замужем».

Realtek Digital Output — устройство воспроизведения, которое при использовании определенного комплектующего устанавливается в качестве основного. К перечню проблем, возникающих во время работы такого оборудования, относится и пропажа звука. В таких случаях в первую очередь необходимо проверить, действительно ли было выбрано правильное устройство воспроизведения. Для этого нажмите по значку звука в трее, разверните список оборудования и определите подходящее.

Дополнительно можно кликнуть по значку правой кнопкой мыши и выбрать пункт «Открыть параметры звука».

Так вы отследите не только громкость, но и чувствительность динамика, поняв, воспроизводится ли звук на этом оборудовании в принципе. Если изменение средства вывода не принесло никакого результата, приступайте к выполнению следующих методов.

Special shape

An adapter for connecting 2.5 ″ notebook disks to common mainboards. The power supply is routed through the cable; the signal lines are located in the black connector housing.

A CompactFlash IDE adapter

ATA 44 : There are special forms of the interface for notebooks that also transmit the supply voltage (+5 V) and, in the case of optical drives, audio signals . These are called ATA-44s for 2.5 ″ hard drives and ATA-50s for slimline optical drives. (The number indicates the number of plug contacts.)

ATA ZIF : For 1.8 ″ hard disks used in media players, there is a special form with a 40-pin socket. However, it is also used in UMPCs and some notebooks.

Использование Atapi внутреннего разъема: советы и рекомендации

Atapi внутренний разъем представляет собой стандартный интерфейс, используемый для подключения устройств хранения информации, таких как жесткие диски и оптические приводы, к материнской плате компьютера. Вот несколько советов и рекомендаций для использования Atapi внутреннего разъема.

1. Правильное подключение

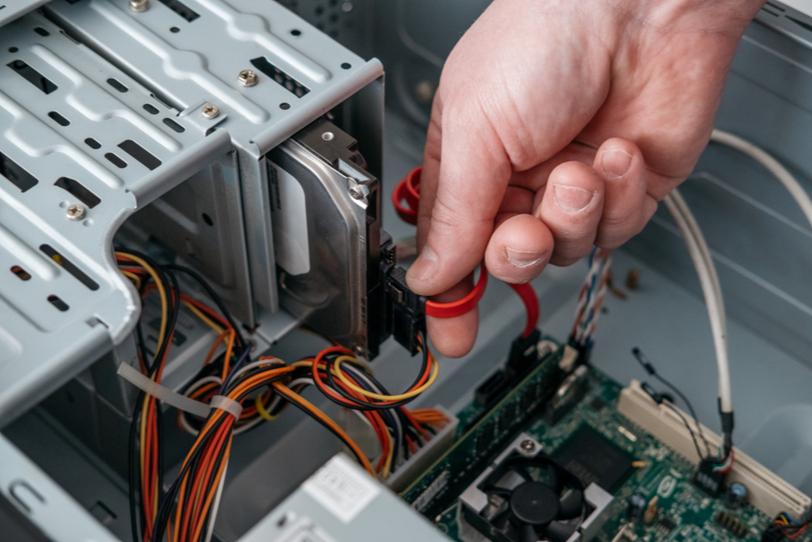

Перед подключением Atapi устройства к внутреннему разъему, убедитесь, что компьютер выключен и отключен от источника питания. Устройства Atapi подключаются к разъемам на материнской плате с помощью соответствующего кабеля

Обратите внимание на правильную ориентацию кабеля и подключение к разъему

2. Адресация и порядок подключенных устройств

Каждое Atapi устройство имеет свой уникальный адрес, называемый ID. Если в системе подключено несколько Atapi устройств, необходимо назначить каждому из них свой уникальный ID, чтобы избежать конфликтов. Обычно первый разъем Atapi на материнской плате имеет ID 0, следующий — ID 1, и так далее. Проверьте настройки BIOS, чтобы убедиться, что порядок подключенных устройств указан правильно.

3. Тестирование и проверка

После подключения Atapi устройства к внутреннему разъему и включения компьютера, необходимо проверить, распознается ли устройство системой. Зайдите в BIOS и убедитесь, что устройство отображается в списке оборудования. Затем запустите операционную систему и проверьте, распознается ли устройство в системе. Если устройство не распознается, проверьте правильность подключения и настройки BIOS.

4. Обновление драйверов

Для оптимальной работы Atapi устройств рекомендуется регулярно обновлять драйверы. Посетите веб-сайт производителя устройства или материнской платы, чтобы найти последние версии драйверов для вашей операционной системы. Установка новых драйверов может улучшить стабильность и производительность устройства.

5. Оптимизация работы Atapi устройств

Для лучшей производительности Atapi устройств рекомендуется использовать их совместно с другими устройствами, подключенными к различным внутренним портам материнской платы. Размещение Atapi устройств на отдельной шине или канале может улучшить их скорость передачи данных

Также важно убедиться, что драйверы и ПО соответствуют требованиям устройства

Соблюдение этих простых советов и рекомендаций может помочь вам правильно использовать Atapi внутренний разъем и максимально использовать его функциональность и возможности.

Универсальные разъемы

USB

Шина USB (Universal Serial Bus – Универсальная последовательная шина) применяется повсеместно. Такому успеху способствовала и способствует высокая пропускная способность, компактность разъема и его долговечность, возможность горячего подключения, универсальность и масштабируемость.

Технология

Датой рождения USB можно считать ноябрь 1995 года, когда была запущена первая версия USB 1.0. Данная версия практически не использовалась, но характеристики её легли в основу массового стандарта USB 1.1 , лишенного некоторых ошибок и «детских болезней» первоначальной версии стандарта.

Характеристики USB 1.0/1.1 следующие:

  • Режим высокой пропускной способности (Full-Speed): 12 Мбит/с
  • Режим низкой пропускной способности (Low-Speed): 1.5 Мбит/с
  • Горячее подключение устройств «на лету» (Hot Swap)
  • Максимальная длина кабеля: до 5 м
  • Максимальное количество подключаемых устройств: до 127
  • Возможность подключения устройств с разной пропускной способностью к одному контроллеру USB
  • Напряжение питания устройств USB: 5 В
  • Максимальный, отдаваемый шиной ток: 500 мА

Ныне используется USB версии 2.0 , спецификация которой была выпущена в апреле 2000 года. Основное новшество версии два-ноль – это введение нового режима скорости Hi-Speed, обеспечивающего пропускную способность до 480 Мбит/с.

В настоящий момент разрабатывается и уже анонсирована новая, третья версия USB, получившая соответствующее название USB 3.0. Скоростные параметры USB 3.0 превышают таковые у USB 2.0 примерно в 10 раз и составляют 4.8-5.0 Гбит/с. Предполагается, что массовое внедрение USB 3.0 начнется в 2010 году.

Прочие разъемы

eSATA

Знакомый по настольным компьютерам и продолжающий свою экспансию на рынок, разъем eSATA предназначен для подключения внешних накопителей.

Технология

SATA (Serial ATA) – это последовательный интерфейс для обмена данными с накопителями на жестких дисках и твердотельной памяти. Стандарт Serial ATA интенсивно развивается и на сегодня уже разработана и начинает внедряться третья его версия.

Перечислим версии:

  • SATA Rev.1 (SATA150) – первоначальная версия стандарта, способная передавать данные со скоростью 150 Мб/с.
  • SATA Rev.2 ( SATA300 ) – дальнейшее развитие интерфейса с удвоенной скоростью канала передачи данных. Сегодня используется повсеместно. Обеспечивает потребности современных накопителей на 100%, в том числе перекрывает скоростные параметры даже самых быстрых SSD-накопителей.
  • SATA Rev.3 ( SATA600 ) – перспективный стандарт с еще более высокими скоростными параметрами: до 600 Мб/с плюс улучшенное управление питанием.

Преимуществом SATA можно назвать аппаратную, реализованную в стандарте начиная с SATA Rev.2, поддержку горячего подключения и отключения накопителей без выключения всего компьютера. Не менее важным достоинством можно считать и компактные соединительные кабели, содержащие всего 7 проводников.

ATAPI Commands

Usually, ATAPI uses a specific type of AT Attachments commands in a very small number. Out of these commands, the most significant one is the PACKET command (0xA0).

However, it also uses other commands such as the IDENTIFY PACKET DEVICE (0xA1) and a string of SCSI commands with different command bytes or OpCodes.

PACKET command (0xA0)

In this type of ATAPI command, every packet contains a command byte as well as 11 data bytes following it.

For example, the following byte string is sent to the ATAPI device as a command for reading the table of contents:

uint8_t atapi_readtoc[]= { 0x43 /* ATAPI_READTOC */, 0, 1, 0, 0, 0, 0, 0, 12, 0x40, 0, 0};

Typically, the ATA PACKET command functions in three separate phases particularly in the PIO mode, such as:

  • In the first phase, the standard ATA IO port registers are set up with the specific ATAPI values, and then the ATA PACKET command is sent to the device just like any other AT Attachment command.
  • In the second phase, a PIO data transfer to the device is prepared in the ordinary way. The ATAPI command string is sent to the device as a 6-word PIO transfer when it is ready (BSY clear, DRQ set).
  • In the third phase, the LBA High and LBA Mid I/O port registers are read from the IRQ when it arrives. This indicates the byte count of the packet that the ATAPI device will send or should receive. The number of bytes is transferred in a loop and the subsequent IRQ is expected.

On the other hand, in the Direct Memory Access mode, only the first two phases take place. As for the third phase, it is handled by the device itself with the help of the PCI drive controller.

IDENTIFY PACKET DEVICE command (0xA1)

In this command, a regular ATA PIO mode command is used at the time of initialization. This particular command is exactly the same as the ATA IDENTIFY command, with the only difference being in the return information. It is only about the ATAPI devices.

SCSI commands

Here are some of the names of SCSI commands along with their respective command bytes:

  • TEST UNIT READY – 0x00
  • REQUEST SENSE – 0x03
  • FORMAT UNIT – 0x04
  • INQUIRY – 0x12
  • START STOP UNIT (Eject device) – 0x1B
  • PREVENT ALLOW MEDIUM REMOVAL – 0x1E
  • READ FORMAT CAPACITIES – 0x23
  • READ CAPACITY – 0x25
  • READ (10) – 0x28
  • WRITE (10) – 0x2A
  • SEEK (10) – 0x2B
  • WRITE AND VERIFY (10) – 0x2E
  • VERIFY (10) – 0x2F
  • SYNCHRONIZE CACHE – 0x35
  • WRITE BUFFER – 0x3B
  • READ BUFFER – 0x3C
  • READ TOC/PMA/ATIP – 0x43
  • GET CONFIGURATION – 0x46
  • GET EVENT STATUS NOTIFICATION – 0x4A
  • READ DISC INFORMATION – 0x51
  • READ TRACK INFORMATION – 0x52
  • RESERVE TRACK – 0x53
  • SEND OPC INFORMATION – 0x54
  • MODE SELECT (10) – 0x55
  • REPAIR TRACK – 0x58
  • MODE SENSE (10) – 0x5A
  • CLOSE TRACK SESSION – 0x5B
  • READ BUFFER CAPACITY – 0x5C
  • SEND CUE SHEET – 0x5D
  • REPORT LUNS – 0xA0
  • BLANK – 0xA1
  • SECURITY PROTOCOL IN – 0xA2
  • SEND KEY – 0xA3
  • REPORT KEY – 0xA4
  • LOAD/UNLOAD MEDIUM – 0xA6
  • SET READ AHEAD – 0xA7
  • READ (12) – 0xA8
  • WRITE (12) – 0xAA
  • READ MEDIA SERIAL NUMBER / SERVICE ACTION IN (12) – 0xAB / 0x01
  • GET PERFORMANCE – 0xAC
  • READ DISC STRUCTURE – 0xAD
  • SECURITY PROTOCOL OUT – 0xB5
  • SET STREAMING – 0xB6
  • READ CD MSF – 0xB9
  • SET CD SPEED – 0xBB
  • MECHANISM STATUS – 0xBD
  • READ CD – 0xBE
  • SEND DISC STRUCTURE – 0xBF

Какой фирмы жесткий диск выбрать?

В настоящее время главными игроками на рынке являются Western Digital и Seagate. В отличие от других, продукция этих фирм зарекомендовала себя как наиболее надежная и качественная, моделей много, поэтому других не имеет смысла рассматривать вообще. Причем, большее доверие вызывает Western Digital из-за более объемной гарантии. Также они отличаются простотой выбора, так как все модели разделены на несколько групп по цветам их этикеток.

  • Cover Blue — самая бюджетная и от этого не очень надежная серия. подойдут для повседневной работы, но не рекомендуются для хранения важных документов.

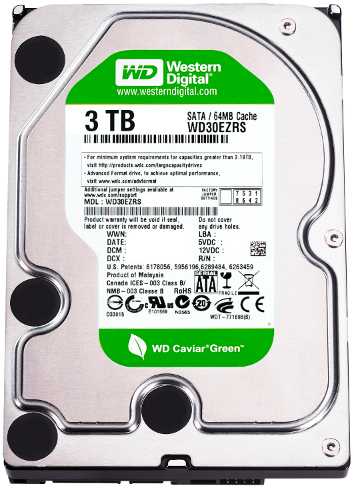

  • Cover Green — малошумные, менее греющиеся и от этого медленные диски, подходящие для хранения данных.
  • Cover Black — максимально производительные и надежные жесткие диски с двухядерными контроллерами.
  • Cover Red — аналог черных, но отличаются еще более повышенной надежностью для хранения данных.

Как подключить второй жесткий диск к компьютеру?

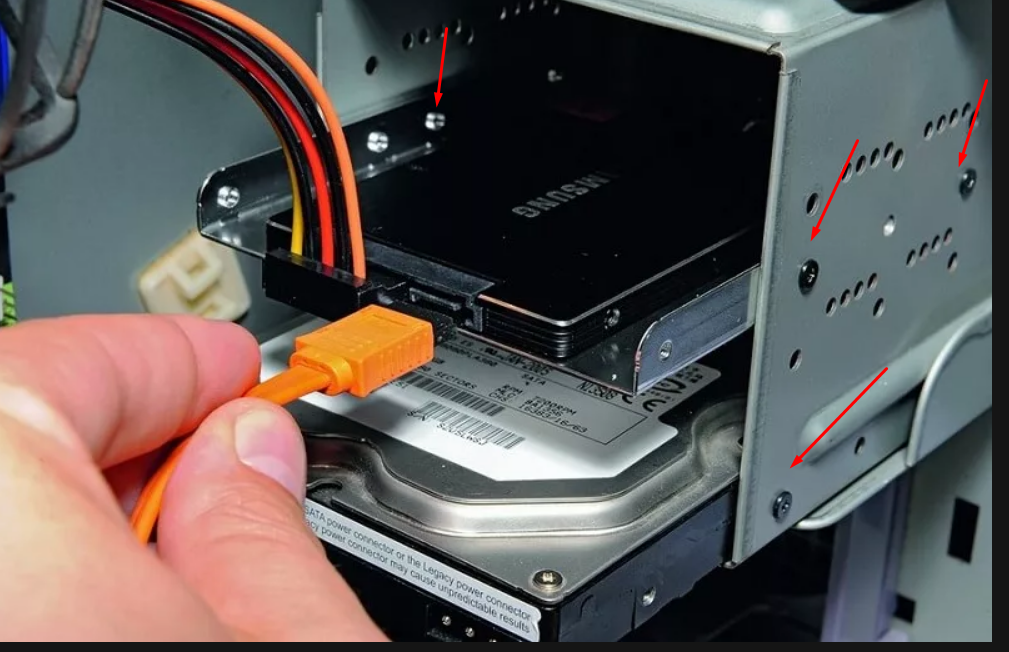

Все вышеуказанные инструкции подходят для подключения второго жесткого диска – достаточно лишь иметь дополнительный разъем и место для подключения винчестера. Но здесь есть недоговоренность ввиду того, что при подключении винчестера изменяются приоритеты загрузки.

Что это значит? Когда к компьютеру подключено два или несколько жестких дисков, нужно выбрать в меню BIOS правильный приоритет, чтобы загрузка системы происходила с основного жесткого диска, то есть с того, на котором установлена активная операционная система.

Для того чтобы войти в BIOS, нужно при включении компьютера во время появления первой «картинки» беспрерывно нажимать на специальную клавишу. Она определяется производителем материнской платы – обычно это DEL или F2. Если же система никак не реагирует, то попробуйте другие кнопки:

  • Для материнской платы, производителем которой является Award, используется клавиша DEL.
  • Для материнской платы, производителем которой является AMI, используются клавиши F2 или F10.
  • Остальные клавиши: F1, F3, F8, Esc и комбинации «Ctrl+Alt+Esc», «Ctrl+Alt+Ins».

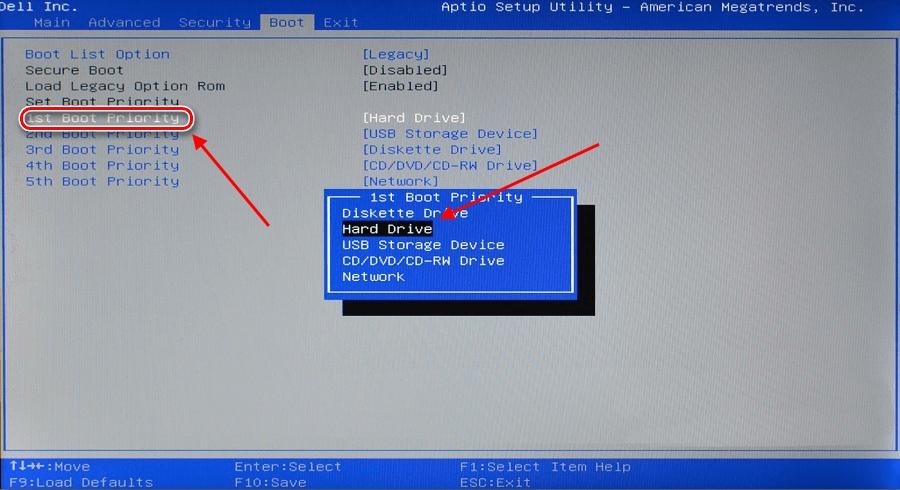

Итак, после того как мы попадаем в BIOS, переходим в раздел «BOOT» и с помощью клавиш-стрелок перемещаемся к строке «1st Boot Priority». Нажимаем на клавишу «Enter» и выбираем тот диск, с которого будет происходить загрузка системы.

Выбираем основной диск для загрузки системы

После этого сохраняем настройки и перезагружаем компьютер с помощью клавиши F10. В таком случае система должна распознать выбранной диск и загрузиться через него.

Расширение функционала

PCMCIA

PCMCIA, который называют PC Card (что связано с неоднозначностью расшифровки аббревиатуры PCMCIA), является устаревшим стандартом. Изначально разъемы данного типа предназначались для расширения памяти ноутбука, поэтому первые версии интерфейса не были универсальными. Да и разъемов PCMCIA на ноутбуках в то время часто было два.

Технология

Разъем PC Card представляет собой щель шириной 54 мм, которая закрыта либо откидной шторкой, либо пластиковой заглушкой. Современный стандарт PC Card поддерживает режимы Bus Master (отсюда название Card Bus) и совместим со стандартом PCI.

Механически предусмотрено три основных типа разъемов PC Card:

  • Тип I ( Type I ) – 16-разрядный интерфейс, предназначенный для расширения памяти. Карты имели толщину не более 3.3 мм и оснащались одним рядом контактов.
  • Тип II ( Type II ) – 16- и 32-разрядный интерфейс с двумя рядами контактов. Толщина карт – 5 мм. Улучшенная совместимость, позволявшая подключать не только карты расширения памяти, но и устройства ввода-вывода.
  • Тип III ( Type III ) довольно редок. Предусматривалось 4 ряда контактов с поддержкой 16 или 32 разрядов, зато толщина карт могла достигать 10.5 мм, что позволяло, например, создать полноценный модем со стандартным портом RJ11.

Используемые ныне полноценные карты PC Card, поддерживающие DMA, не относятся ни к одному из указанных выше типов. От Type II лишь заимствован разъем и обратная совместимость с картами Type I/II. Протокол Card Bus основан на спецификациях шины PCI, что обеспечивает совместимость практически со всеми устройствами.

Перспективы NAS

Интереснейший способ работы с большими объёмами данных, стремительно набирающий популярность в кругах современных пользователей.

Или же сокращённо NAS представляют собой отдельный компьютер с некоторым дисковым массивом, который подключен к сети (зачастую к локальной) и обеспечивает хранение и передачу данных среди других подключённых компьютеров.

Выполняя роль сетевого хранилища, к другим устройствам этот мини-сервер подключается по обыкновенному Ethernet-кабелю. Дальнейший доступ к его настройкам осуществляется через любой браузер с подключением к сетевому адресу NAS. Имеющиеся данные на нём можно использовать как по Ethernet-кабелю, так и при помощи Wi-Fi.

Эта технология позволяет обеспечить достаточно надёжный уровень хранения информации и предоставлять к ней удобный лёгкий доступ для доверенных лиц.

Интерфейс ATA (IDE)

Вообще «оригинальный» интерфейс АТА не предназначен для подключения каких либо устройств, кроме как жестких дисков и не поддерживает возможности ATAPI, при которых возможно подключение и других устройств а также использование режим передачи block mode и LBA.

Для подключения устройств с разьемом IDE (PATA), обычно применяется 40-жильный проводной кабель (другими словами — шлейф). Такой шлейф может иметь как два, так и три разьема. Один разьем соответственно подключается к материнской плате, а другой к жесткому диску, свободный раздел можно также подключить как к накопителю, так и к оптическому приводу. В материнских платах старого образца, разьем IDE был в виде отдельной платы расширения. Встречаются также IDE шлейфы для подключения трех дисков к одному каналу, но в таком случае один из дисков будет в режиме «только чтение».

Шлейф IDE, как уже писалось выше, представляет собой 40-контактный кабель, однако с появлением Ultra DMA/66 (UDMA 4), появилась еще одна его разновидность — 80-ти жильный кабель. Все дополнительные проводники, ничто иное как элементы заземления, которые чередуются с информационными проводниками. В результате количество проводников заземления с 7-ми увеличилось до 47-ми. Проводники заземления необходимы для уменьшения емкостной связи, что в свою очередь сокращает взаимные наводки. Именно при высоких скоростях, емкостная связь была преградой, поэтому для обеспечения скорости 66 Мб/с стандарта Ultra DMA/66, был применен новый кабель. Другие режимы UDMA также требуют использование такого кабеля (шлейфа).

Длина кабеля всегда составляла не больше 46 см, что затрудняло подключение и правильное расположение жесткого диска в северных корпусах, и исключает использование дисков PATA в роли внешних. На рынке представлены кабели больше стандартной длины, однако это не соответствуют стандарту. Это не означает что они не будут передавать данные должным образом, как и при нестандартном кабеле — не плоском, а «круглом». Стандарт PATA предполагает использование кабелей только определенной длины, с конкретными характеристиками сопротивлений (как полного, так и емкостного)

Поэтому нужно необходимо осторожно относится к таким «нестандартным» кабелям

Если на одном канале (шлейфе) используется не одно IDE-устройство, то в таком случае одно из них должно быть ведущим (master), а второе — ведомым (slave). Обычно в цепочке первым расположен ведущий диск, после которого уже ведомый. Также и в BIOS первым диском в списке выступает ведущий, после которого — ведомый.

При использовании одного устройства на одном шлейфе, то он должен быть ведущим (master). Некоторые диски имеют специальный джампер для такого случая (single). Впрочем на одном кабеле, одно устройство может работать как ведущим так и ведомым.

Также существует настройка cable select, при которой диск сам определяет свой тип. Впервые такая опция была предложена в спецификации ATA-1, но распространенной стала только с выходом ATA-5. Настройка cable select исключает переставление перемычек в любом положении дисков/приводов. Но для работоспособности этой настройки, необходимо чтобы шлейф был с кабельной выборкой.

При использовании 40-контактного кабеля настройку cable select проводили простым способом, а именно перерезанием 28-го контакта между двумя разьемами, что приводило к тому, что устройство на конце кабеля являлось ведомым, а ведущим — то которое идет перед ним. Такое размещение со временем было даже стандартом. Но когда на кабеле располагалось только одно устройство, то это приводило к образованию ненужного куска кабеля, что к тому же могло служить отражателем сигнала и провоцировать помехи.

80-ти проводниковые кабели лишены данных недостатков, так как ведущее устройство всегда находится в конце кабеля, поэтому при подключении одного устройства — нет лишнего куска кабеля. Кабельная выборка у них заводская, то есть в самом разьеме данный контакт исключен

Для удобства разьемы на кабелях отличаются цветом, хотя на это мало кто обращает внимание. Синий предназначен для к контроллера, черный к ведущему, а серый — к ведомому устройству
