Антенный разветвитель: разновидности делителей и сплиттеров, технические параметры, критерии выбора краба и кабеля

Что такое пассивные оптические сплиттеры?

Оптические сплиттеры (разветвители) – это пассивные устройства, предназначенные для распределения мощности принятого оптического сигнала между выходными портами в заданной пропорции.

Рисунок 1 — Пример оптического разветвителя (сплиттера)

Производители выделяют несколько видов оптических сплиттеров, подразделяемых по функциональным особенностям и топологии:

направленные – коэффициент передачи оптической мощности зависит от того, в каком направлении распространяется оптическое излучение;
ненаправленные – оптическая мощность распределяется между выходами вне зависимости от направления светового потока;
спектрально-селективные разветвители – настроены на пропуск оптических сигналов только с заданной длиной волны;
неселективные – пропускают трафик на всех длинах волн;
одно/двух/трех- оконные – работают с длинами волн одного, двух или трех окон прозрачности оптоволокна;
Y-типа – один вход и два выхода, на которые делится принимаемый трафик;
звездообразные – один входной и более чем два выходных порта.

При проектировании можно подобрать разветвители, наиболее подходящие для решения имеющихся задач в точном соответствии с техническими условиями заказчика.

Описание

Сплиттер — это компактное электронное приспособление, сигналов с разными частотами. Представленное устройство позволяет подключиться нескольким видам оборудования к одной коаксиальной линии. Например, телевизору и модему.

Конструктивно он представляет собой коннектор, который оснащен несколькими портами для подключения девайсов. Главный параметр, которым характеризуется сплиттер — это количество разъемов для подсоединения девайсов. Их число варьируется от 2-х до 16 и более. Чем больше портов, тем функциональнее считается приспособление.

Кроме стандартных приборов, на рынке можно встретить усиленные варианты разветвителей. Такие продукты разделяют и одновременно усиливают сигнал для передачи его на значительные расстояния, что очень удобно при отсутствии оптико-волоконных кабелей.

Сплиттер ADSL — это электрический комбинированный фильтр, созданный для разделения каналов. Слово split с английского переводится как «разделять». Устройство используется в телекоммуникациях. Для того чтобы подключиться к Сети через линию ADSL, необходимо использовать сплиттер. Он разделяет сигналы в телефонной линии.

Как разделить интернет на несколько компьютеров

Для того, чтобы разделить интернет на несколько компьютеров, стоит воспользоваться инструментами, доступными в ОС Виндовс

Важно, чтобы каждое из устройств было подключено к одной сети. Самыми важными элементами считаются кабели и сетевые карты

Без них разветвители не смогут функционировать.

С помощью соответствующего кабеля пользователи соединяют все компьютеры. Главное устройство, предоставляющее доступ в сеть, снабжают парой сетевых карт

Очень важно перед проведением данного процесса задать каждому ПК индивидуальное имя. Для настройки параметра пользователи кликают правой кнопкой мыши на значке Мой компьютер и в выпавшем контекстном меню выбирают раздел Свойства

Проверить сведения можно в закладке Имя компьютера. В этом же разделе следует устанавливать одинаковую рабочую группу для всех устройств.

Поэтапный процесс:

Для того чтобы откорректировать имя ПК, пользователи нажимают команду «Изменить».
Учетную запись необходимо назвать иначе, нежели устройство. Для проверки данной информации пользователи тапают на Пуск, открывают Настройки и кликают на раздел Панели управления.
После этого владельцы устройств выбирают категорию Учетных записей пользователей и приступают к установке идентичных протоколов на ПК, которые имеют отношение к сети. С этой целью совершается переход к значку с подключением, который находится в категории Панели управления.
Кликнув на соединение правой кнопкой мыши, владельцы устройств тапают на Свойствах. У всех участников подключения должны быть установлены одинаковые компоненты. Таким образом, сплиттер для интернета на 2 компьютера окажется максимально эффективным.
Затем выполняется переход на свойства другой сетевой карты, которая установлена на компьютере. Для разрешения двух видов подключения, доступных на данный момент, владельцы ПК тапают на категории Дополнительных параметров.
Теперь можно каждому пользователю соединиться с интернетом, который раздает главный компьютер.

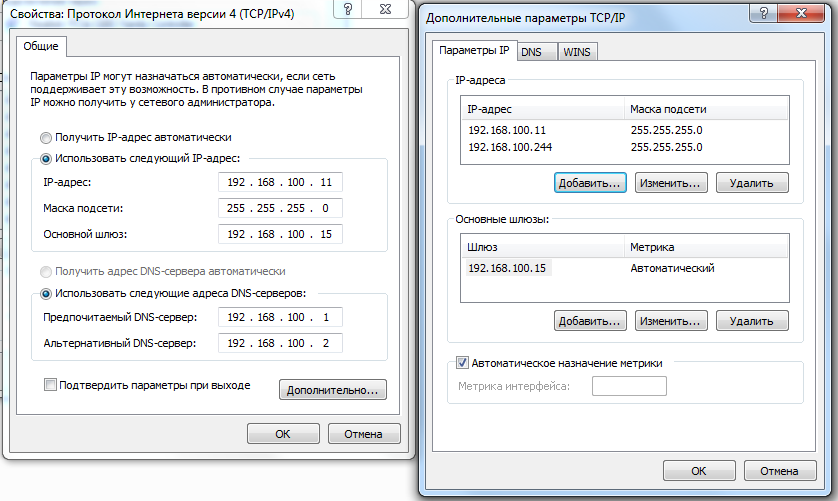

Для подтверждения внесенных изменений нажимают на кнопку Ок. После этого переходят к заполнению IP адреса. Маска подсети будет выставлена автоматически. Шлюз будет оставаться пустым по умолчанию.

На этом процесс разделения интернета на несколько компьютеров считается завершенным. При желании напротив строки Автоматического получения DNS-сервера можно поставить галочку. Также возможно выбирать ручной ввод IP-адреса, который связан с сетевой картой. Данное поле получило название Предпочитаемого сервера DNS. После этого пользователю достаточно включить делитель.

В ходе выполнения настройки не стоит забывать о протоколе TCP/IP

Всего существует 3 стандарта PoE, чем они отличаются?

Отличия стандарта PoE от PoE+

Способ передачи питания	PoE	PoE+
Диапазон напряжения постоянного тока на питаемом устройстве	от 36 до 57 V (номинальное 48V)	от 42,5 до 57 V
Диапазон напряжения, выдаваемого источником	от 44 до 57 V	от 50 до 57 V
Максимальная мощность PoE-источника	15,4 Вт	30 Вт
Максимальная мощность, получаемая PoE-потребителем	12,95 Вт	25,50 Вт
Максимальный ток	350 mA	600 mA
Максимальное сопротивление кабеля	20 Ом (для cat.3)	12,5 Ом (для cat.5)
Классы питания	0-3	0-4

POE стандарт IEEE 802.3af распиновка:

Требования по питанию для PoE устройств:

Поддерживаемые питаемые устройства	IP-камеры, IP-телефоны, точки доступа	Все устройства PoE, PTZ-камеры для наружного монтажа,
точки доступа WiMAX, светодиодные табло, некоторые компьютеры

Параметр	Мин	Макс
Сопротивление, кОм	23.75	26.25
Время запуска (> 10 мА), мс	300
Потребляемая мощность, Вт	12.95
Диапазон входного напряжения, В	36	57
Вкл. напряжения, В	44
Откл. напряжения, В	30 В
Входной ток (@ 36VDC), мА	10	350
Входной ток, Пик, мА	400

Passive PoE

Как же быть, если в вашу инфраструктуру требуется подключить устройства без поддержки PoE? В таких случаях используется технология Passive PoE. Ее особенность в том, что источник питания не опрашивает подключенное устройство и не согласовывает его мощность. Питание просто подается по по свободным проводникам витой пары при помощи PoE сплиттера.

PoE-сплиттер разделяет поступающий по витой паре сигнал на данные и питание (12В-24В). Таким образом становится возможным подать питание и интегрировать в существующую инфраструктуру устройство без поддержки PoE.

Лучшие сплиттеры-разветвители

В рейтинге представлены популярные разветвители для раздачи сигнала ТВ, интернета с различным количеством выходов.

Belsis BL1042

Разветвитель телевизионного сигнала Belsis подходит для кабельного и спутникового ТВ. Он работает в частотного диапазоне от 5 до 2500 МГц. Может раздавать сигнал одновременно трем приемникам. Устройство выполнено из металла, поэтому отличается своей надежностью.

Плюсы:

Подходит для раздачи спутникового ТВ, интернета;
Высокое качество;
Предназначен для разветвления на 3 направления;
Низкая цена;
Простота эксплуатации.

Минусы:

Не выявлены.

Vention RJ45 F / 2хRJ45 F 8p8c

Разветвитель на два устройства применяется для обеспечения коммуникации сразу двух устройств. Он позволяет передавать сигнал от одного Wi-Fi роутера к приборам, оснащенным разъемом RJ-45. Данная модель может использоваться как переходная часть при наращивании длины кабеля. Также с его помощью можно устранять разрывы, подключая разветвитель на поврежденный участок.

Корпус выполнен из прочного АБС пластика, проводник произведен из чистой бескислородной меди. Благодаря высокому качеству сборки разветвителя для интернет кабеля обеспечивается стабильная передача сигнала без падения скорости. В комплектации идет два адаптера.

Плюсы:

Легкая установка;
Большая дальность передачи сигнала;
Совместим с разъемом RJ-45;
Выполнен из прочных надежных материалов;
Возможно применение для наращивания длины провода.

Минусы:

Отсутствует инструкция по применению.

Gembird Cablexpert 5-1000 MHz AS-TV-04

Сплиттер от Gembird Cablexpert рассчитан на раздачу сигнала к четырем приемникам. Работает в частотном диапазоне 5-1000 МГц, что позволяет использовать его для антенного либо кабельного телевидения. Имеет вход и выходы с разъемом F. Производится из прочного металла.

Плюсы:

Прочный надежный корпус;
Возможно подключение до четырех телевизоров;
Легкость установки;
Низкая стоимость;
Подходит для антенного, кабельного ТВ.

Минусы:

Не охватывает спутниковый диапазон.

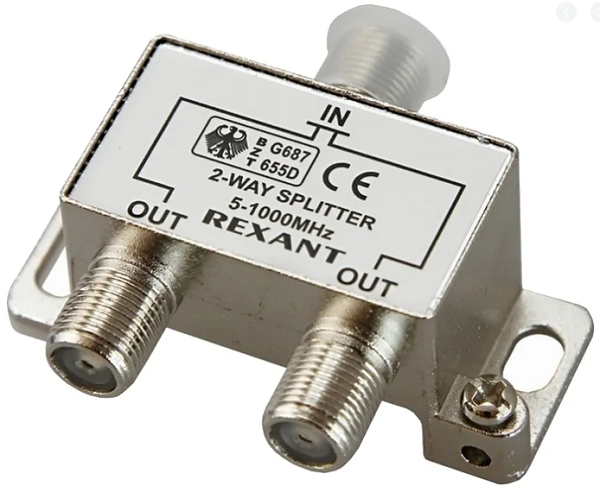

Rexant 05-6102

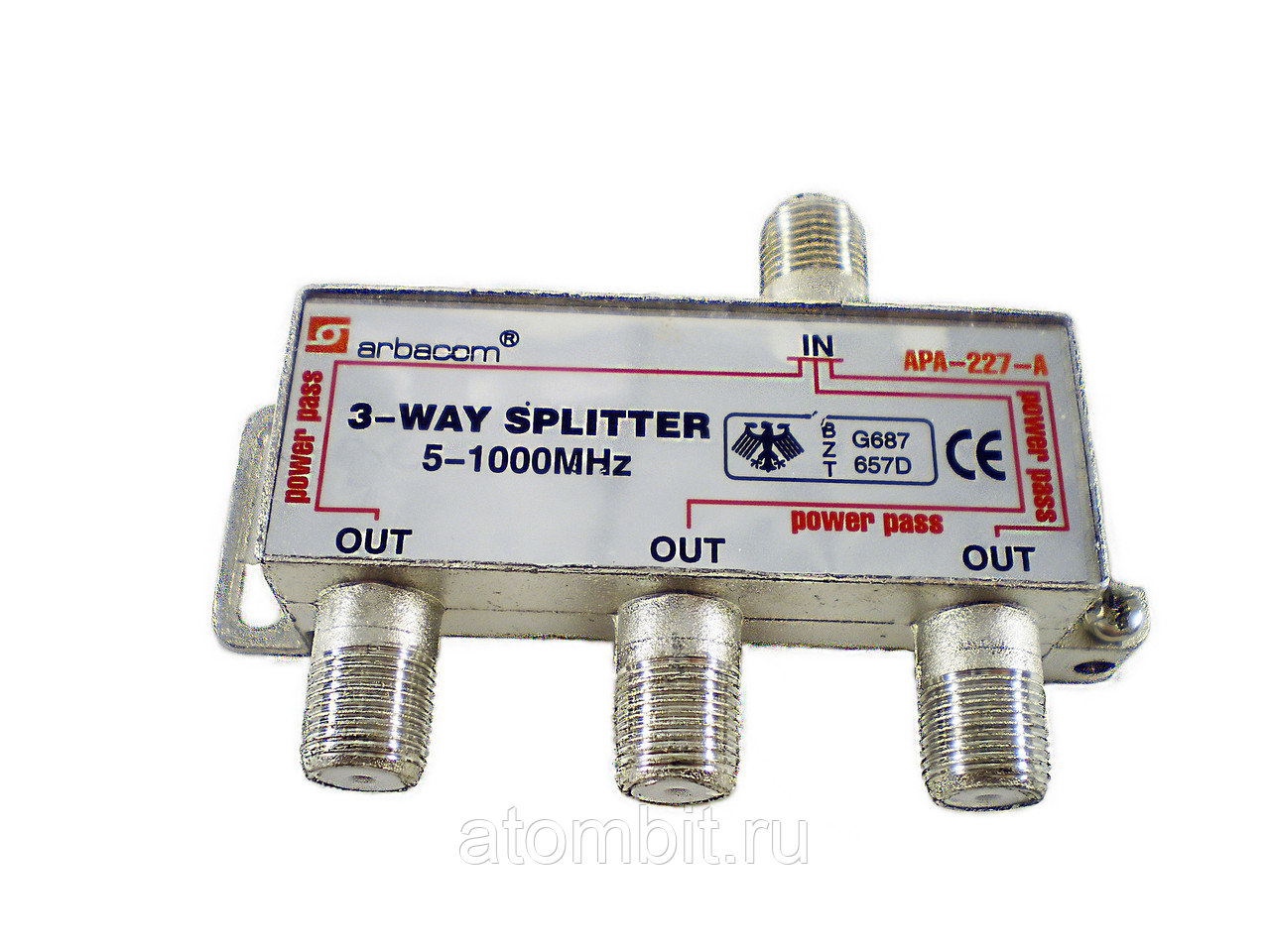

Антенный разветвитель на 3 телевизора Rexant применяется в квартирах с целью равного распределения телевизионного сигнала по устройствам. Оснащен тремя выходами для одновременного подключения трех телевизоров. Разъем стандартный F, в комплекте идет 4 штекера для удобной быстрой установки.

Производится в металлическом защищенном корпусе серебристого либо золотистого цвета. Внутри самого делителя пайка выполнена с применением серебросодержащего припоя, который поддерживает качество сигнала. Применяется для сигналов из частного диапазона 5-1000 МГц, куда попадает антенное, кабельное телевидение.

Плюсы:

Удобный монтаж;
Низкая цена;
Качественная сборка;
Дополнительно укомплектован четырьмя штекерами.

Минусы:

Может заглушать сигнал антенны;
Не подходит для спутникового ТВ.

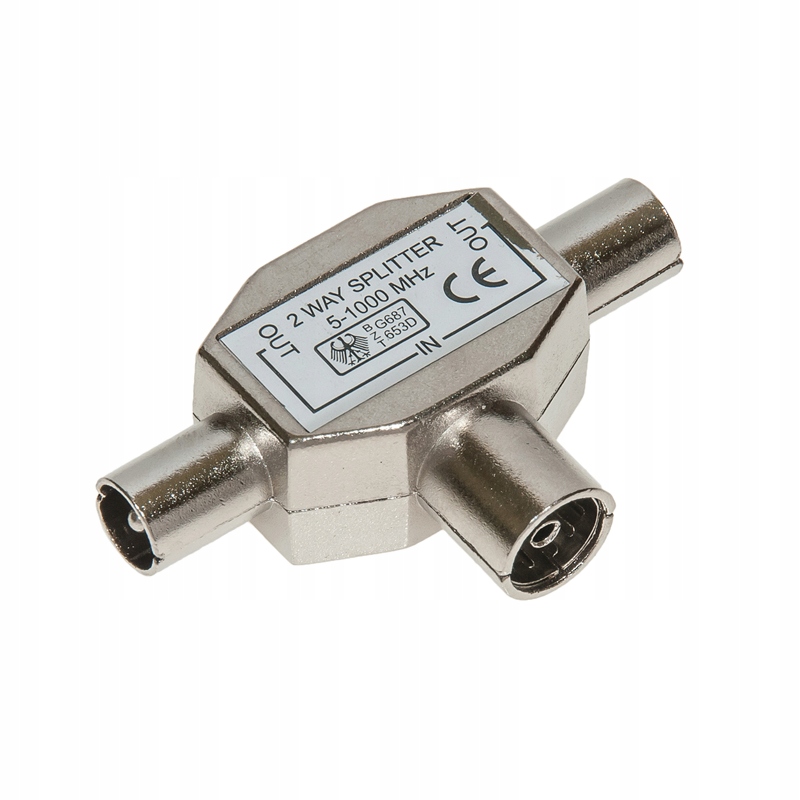

Cablexpert AS-TV-02

Cablexpert – это разветвитель на 2 выхода, оснащенный разъемами типа F. Предназначен для передачи сигнала кабельного телевидения в частотном диапазоне 5-1000 МГц. Произведен из металла серебристого цвета.

Плюсы:

Недорогой;
Прочный корпус;
Легко устанавливается;
Стабильность передачи.

Минусы:

Поддерживает только два устройства;
Не поддерживает спутниковый сигнал.

Что это

Устройство представляет собой предмет чуть больше или чуть меньше спичечного коробка. Размеры каждый производитель определяет сам, поэтому разные модели имеют оригинальные размеры. Например, 17×18×27 мм (ADSL Acorp) или 33×60×48 мм (ADSL D-Link DSL-30CF/RS) мм.

Большой популярностью пользуется ADSL-сплиттер модели SP 202, имеющий габариты 51х39х23 мм. Производители модемов часто комплектуют свои изделия этим устройством.

В переводе с английского слово «сплит» означает разделять. Сплиттер является эффективным фильтром. Может быть стационарным, для обработки мощного сигнала, но для домашнего использования приобретается обычный бытовой блок.

Многие электронные системы используют сплиттер, например, в телекоммуникациях. А вот для подключения к интернету нужно выбрать модель, где указана аббревиатура ADSL. Именно через такое устройство подключается модем.

Если нет распечатанного изображения или заводской наклейки, осмотрите блок. Обозначения выходов должны быть указаны на кассе: LINE, PHONE, ADSL. Какой сплиттер выбрать – дело вкуса и предпочтений. Технически они все одинаковы.

Важно! Не путайте сплиттер с микрофильтром для телефонной линии. Эти устройства работают по-разному

Если на линии до точки подключения модема есть микрофильтр, его следует удалить. Он срезает все частоты, кроме вокального диапазона.

Интернет в этом случае работать не будет. Все дополнительные устройства подключаются к телефонной линии, выходящей из модема. Микрофильтр, в отличие от разветвителя, имеет не три, а два контакта — один вход и один выход.

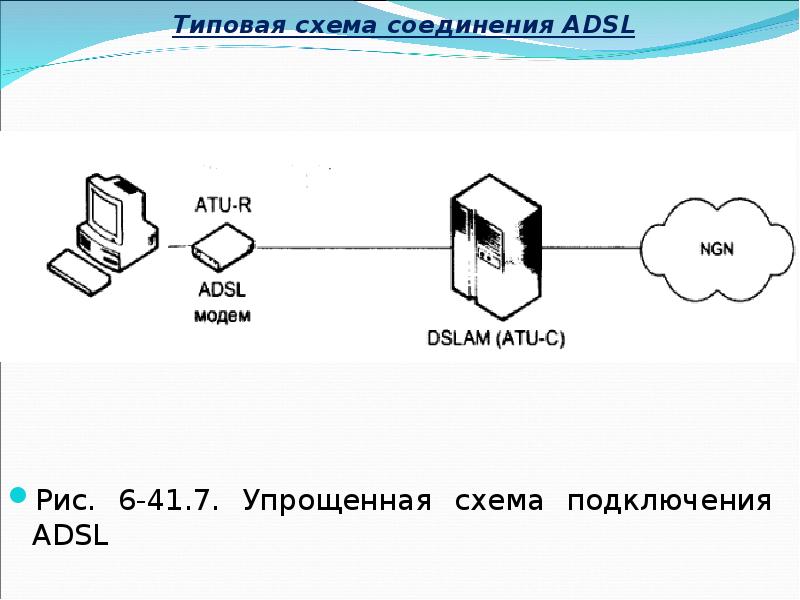

Как правильно подключить ADSL splitter

Скриншоты взяты из документации на ZyXEL, HUAWEI, D-Link ADSL модем и т.д. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключиться к разветвителю ADSL. Самый распространенный вариант.

1. Подключить городскую телефонную линию к разъему LINE на разветвителе. Иногда этот разъем называют LINE-IN, например разветвители ECI-TELECOM. Других вариантов не видел. Ветки или веточки нежелательны. Это значительно снижает надежность модема ADSL. При наличии отводов/ответвлений перед сплиттером телефонные аппараты должны включаться через «микрофильтры». Вместо микрофильтра можно использовать другой ADSL-сплиттер.

2. Модем ADSL подключен к разъему MODEM на сплиттере. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называется ADSL. SIEMENS называет это NT. (Сетевое окончание)

ADSL-сплиттер ZyXEL AS 6 EE

Взят общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, например, модема ZyXEL 660H

Чем подключать ADSL splitter

Кабель витая пара UTP, категория 5, 2 пары, одножильный кабель UTP2-C5E-SOLID-GY
Двухпарный кабель идеально подходит для разъема RJ11. Для линии берем синюю или оранжевую пару. Запрещается брать провода из разных пар!

В разветвителях используются разъемы RJ11, но в старых моделях ECI-TELECOM и разветвителях ZyXEL ISDN разъем MODEM заменен на разъем RJ45. Во всех разветвителях используются два центральных контакта.

Возможные варианты подключения ADSL splitter’а

Каскадное подключение. Такое подключение невозможно со сплиттерами SIEMENS, их выход NT/ADSL отключен конденсаторами. Постоянный ток для телефона, подключенного к другому разветвителю, не пройдет.

Каскадный

Использование микрофильтров

Подключая к линии все эти бесконечные разветвители, микрофильтры, телефоны, вы увеличиваете емкостную нагрузку на линию. Этим вы сами ухудшаете качество телефонии. Возможна даже ситуация, когда сигнал вызова перестанет проходить по линии из-за чрезмерно увеличенной емкости. Чем больше связей, контактов, контактов, тем меньше надежность.

Как не надо подключать ADSL splitter

Иногда к разветвителю PHONE подключается телефонная линия. Телефонные устройства подключаются к разветвителю LINE. При таком включении телефонные аппараты будут работать, модем ADSL работать не будет.

Самое странное, что производители модемов рисуют в документации неправильное положение разъемов при подключении к сплиттеру. Модем нарисован во всех деталях, но почему-то сплиттер нарисован как-то. Узнать его.

Плюсы и минусы

Сплиттер модема ADSL имеет три разъема: один для входа и два выхода. Во вход подключают телефонную линию, а в выходы — кабель от ADSL и телефон. Во время присоединения путать их нельзя, иначе модем не будет подключен к провайдеру. Для того чтобы защитить соединение и сплиттер, в нем применяют катушки индуктивности. В дорогих приборах производители устанавливают газоразрядные предохранители.

К плюсам технологии ADSL относят простоту развертывания, небольшую цену, высокую надежность. Если соединение оборвется, оно восстанавливается автоматически. К минусам относят зависимость от качества кабеля. Для такого подключения лучше всего использовать экранированные провода. ADSL-приборы имеют ограничение скорости до 24 Мегабит, низкую скорость для исходящего трафика. Кроме того, модем нужно настраивать под конкретного провайдера.

Как выбрать сплиттер

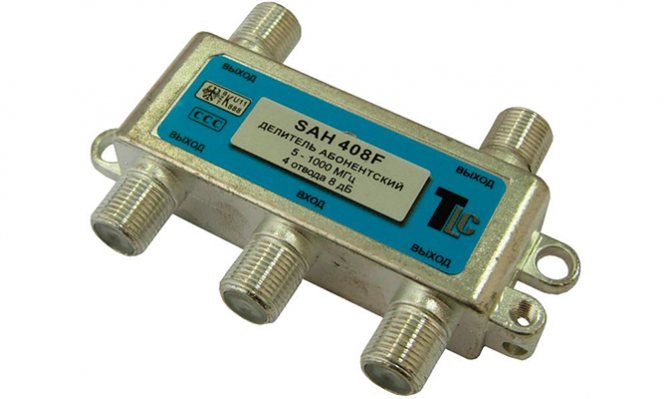

Ассортимент сплиттеров для телевизора разнообразен. Устройства различаются по рабочим частотам, типу разъема, наличию поддержки интернета и другим важным характеристикам, которые нужно учитывать при выборе. Выбирая разветвитель, нужно руководствоваться такими критериями как частота каналов, количество приемников телевизионного эфира, сечение кабеля по диаметру. Обычно информация с техническими характеристиками указывается на наклейке сверху устройства.

Назначение

Основная функция сплиттера – это раздача телевизионного сигнала между несколькими потребителями без потери качества. Телевидение в доме может быть организовано разными способами – от антенны, кабеля или спутника. Это влияет на выбор частоты. Также разделители могут применяться для раздачи интернета.

Частотные характеристики каналов

Частота – основной критерий выбора сплиттера. Телевизионный сигнал от антенны либо кабеля дает эфирный сигнал частотой 5-1000 МГц. Если дома используется спутниковое ТВ, нужно устройство, работающее в полосе пропускания от 5 до 2500 МГц.

Узнать частоту можно через меню ТВ. Из полученных значений нужно определить наибольшую частоту и выбирать сплиттер таким образом, чтобы у него предельное значение было выше.

Количество ТВ-приемников

Классический антенный разветвитель способен раздавать ТВ до восьми приемников. Популярны устройства на 2, 3, 4, 6, 8 контактов. Оборудование выбирается заранее в зависимости от того, сколько телевизоров используется дома. Если же жильцы дома планируют покупать еще один телевизор, можно выбрать устройство с большим количеством выходов – качество передаваемого изображения при этом не ухудшится. Но тогда рекомендуется незадействованные выходы «заглушить» резистором, который будет поглощать излишки напряжения. Лучше выбирать резистором сопротивлением до 75 Ом.

Сечение кабеля по диаметру

От этого показателя зависит, как будет произведен монтаж. Нужно узнать сечение кабеля, чтобы подобрать соответствующий разветвитель. Когда устройство выбрано, нужно определиться со способом установки. Их несколько:

Винтовые сплиттеры подходят для кабелей любых диаметров. Легко устанавливаются без использования пайки.
Модель с резьбовым соединением. Подходит только тонким проводам. Пайка не нужна.
Устройства, оснащенные коаксиальным гнездом. Подсоединяется к любым кабелям через антенный штекер.
Сплиттеры, поддерживающие пайку. Соединение осуществляется только специалистом, который обеспечивает качественную пайку.

Дополнительные критерии

Для обеспечения качественной стабильной работы устройство может оснащаться высокочастотным трансформатором с большим сопротивлением. Подобные модели стоят дорого и способны работать только с двумя телевизионными приемникам. Для трех и более телевизоров выбираются разветвители, оснащенные последовательно установленными резисторами.

Учитывается уровень затухания. Этот параметр указывается на наклейке с характеристиками. Следует выбирать изделие с меньшим значением. Внешний вид учитывается при наружном монтаже, когда сплиттер будет виден. Габариты нужно учесть для монтажа в специальный короб с кабелями.

Способ крепления. Разветвитель может остаться висеть на проводах, но это не самый надежный способ. Риск повреждения или случайного снятия тогда повышается, поэтому специалисты советуют его фиксировать на поверхности. Тогда выбирается модель, оснащенная отверстиями для крепежей.

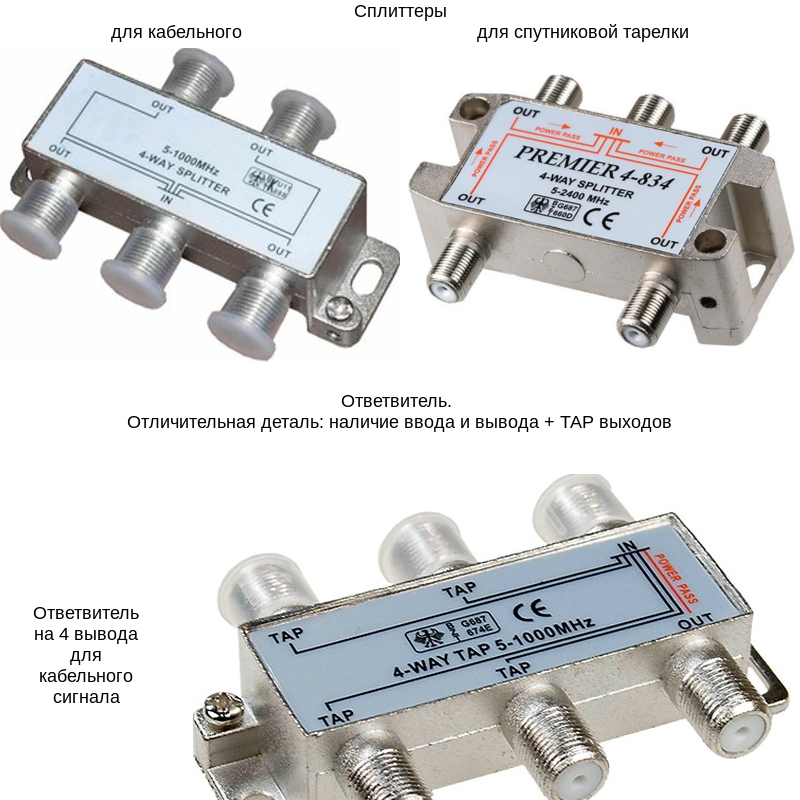

Также выбирая сплиттер, важно его не перепутать с другими видами антенных устройств, например, с ответвителями. Они выполняют разные функции, следовательно, выбираются по разным показателям

Виды антенных разветвителей

Под данным термином понимается несколько видов приборов, каждый из которых предназначен для выполнения конкретных задач. Сплиттеры помогают распределять сигнал между двумя и более выходами. Например, на входе уровень сигнала находится на отметке 12 дБ, и в случае двойного деления на выходе изделия он составит 6 дБ, при тройном – 4 дБ и т.д.

Для соединения нескольких сигналов в один применяются приборы под названием «сумматоры». Большинство диплексеров функционируют в двух направлениях. Благодаря их универсальности, они также используются в качестве сплиттера. Как правило, подобные изделия нужны в ситуациях, когда необходимо подать совместный сигнал от обычной приемной конструкции и спутниковой тарелки.

Третий вид разветвителей – ответвители – представляют устройства, используемые для создания магистральной сети, например, при распределении сигнала в квартиры многоэтажки.

В бытовых условиях применяются сплиттеры, рассчитанные на 2, 3, 4, 6 или 8 выходов. Наиболее качественными считаются те изделия, которые оснащены высокочастотными трансформаторами с большим сопротивлением. Имеются у них и несколько недостатков – это высокая цена и возможность деления сигнала лишь в двух направлениях. Если необходим антенный разветвитель на 3 телевизора (или больше), рекомендуется выбрать прибор с последовательно установленными резисторами.
