Рейтинг топ-8 детекторов скрытой проводки: какой выбрать 2022 году

Лучшие модели

Несмотря на достаточно узкую специализацию приборов, изготовлением подобных устройств занимаются многие производители. В современном доме требуется большое количество розеток, мощной проводки, разведенной по всем комнатам.

Ремонтникам приходится часто выполнять поиск скрытых объектов, чтобы не создать серьезные проблемы. Поэтому, в продаже имеется немало моделей детекторов, обладающих разным набором функций. Их можно условно объединить в группы по стоимости и функциональному наполнению.

Рассмотрим их по отдельности:

Бюджетные детекторы для бытового использования

Это устройства, стоимость которых находится в пределах 1-3 тысяч рублей.

Среди них можно выделить следующие модели:

Stanley S100 STHT0-77403

Прибор, способный определить наличие проводки с переменным током на глубине до 51 мм. Обычный металл и древесину обнаруживает на глубине до 19 мм. Калибровка проста, выполняется одним нажатием на кнопку. Два вида индикации — звук и светодиод.

Meet MS-158M

Детектор с выступающей антенной-сенсором для более точного обнаружения скрытых объектов. Прибор удобен для бытового пользования. Яркий сигнальный светодиод способен одновременно подсвечивать участок поиска. Может работать на улице и в помещении. Максимальная глубина обнаружения — 50 мм.

Condtrol Drill Check

Легкий (вес всего 45 г), надежный, достаточно точный прибор для бытового использования. Может работать в температурных условиях от -10 °С до +50 °С. Способен непрерывно работать без замены батареек до 6 часов.

Есть и другие бюджетные модели, которые на рынке представлены гораздо шире профессиональных. Они дешевы и просты в работе, поэтому спрос на них стабильно высокий.

Профессиональные модели

Отличие профессиональных моделей заключается в повышенной точности, функционале, способности работать в сложных условиях.

Популярные модели:

CEM LA-1012

Удобный прибор с жидкокристаллическим дисплеем. В комплекте идет пластиковый кейс. Есть функция индикации зарядки батареи, звуковая индикация и встроенный светодиодный фонарик. Максимальная глубина обнаружения объектов — 2500 мм. Есть несколько режимов работы, изменяющимися в соответствии с напряжением на проводке.

Mastech MS6818

Модель, способная работать с проводкой разного типа. Диапазон напряжений — 12-400 В. Цифровой дисплей, дающий полную информацию о состоянии прибора, заряде батареи, действующем режиме и прочих параметрах.

Ресанта ДМ-2

Удобный прибор с резиновыми элементами на корпусе, что позволяет надежнее его удерживать. Вес — 240 г. Светодиодная индикация, автоматическое отключение после 5-минутной неактивности.

Профессиональные приборы обладают большим разбегом в функционале и стоимости. Есть устройства ценой около 500 рублей, имеются модели стоимостью 15-18 тыс. и более. Поэтому, выбирать их сложнее, но и эффективность работы на порядок выше, чем у бытовых приборов.

Высокоточные аппараты

Это приборы, дающие наиболее точную информацию о скрытом объекте. В частности, они способны показать расстояние до проводки (глубину размещения в стене).

Популярные модели:

Bosch D-tect 150 Professional

Прибор работает на показаниях двух датчиков — индуктивного и радарного. На дисплее показываются неоднородности, обнаруженные рядом с кабелем. Глубина обнаружения невелика — до 60 мм, но специализация этого детектора и не требует больших значений.

ADA instruments Wall Scanner 80

Прибор отличается простотой и удобством пользования. Всего 3 кнопки обеспечивают простую настройку. Глубина обнаружения составляет 50 мм, чего вполне достаточно для обнаружения проводки под напряжением.

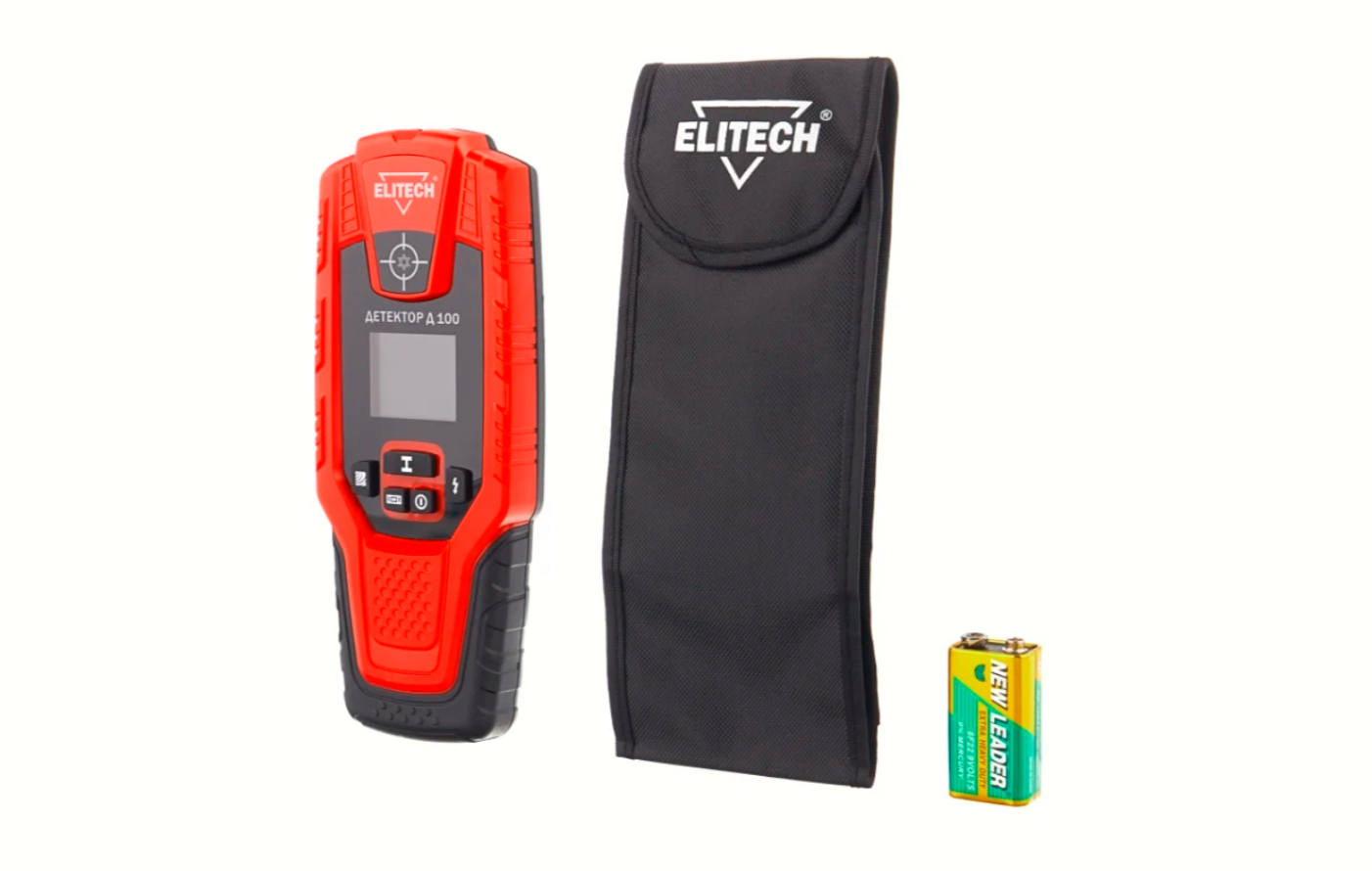

Elitech Д 100

Прибор обладает стандартным набором показателей — температурный рабочий диапазон от -10 °С до +50 °С, индикация заряда, 9-вольтовая батарейка. Погрешность определения глубины — в пределах 1 см.

Высокоточные приборы часто уступают профессиональным, поскольку производители делают основную ставку на многофункциональность и надежность конструкции.

Детекторы эконом-класса

В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.

Bosch Truvo, 2 900 – 3 500 руб

Недорогой, но надёжный Bosch Truvo Источник ali-buy.com Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.

«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».

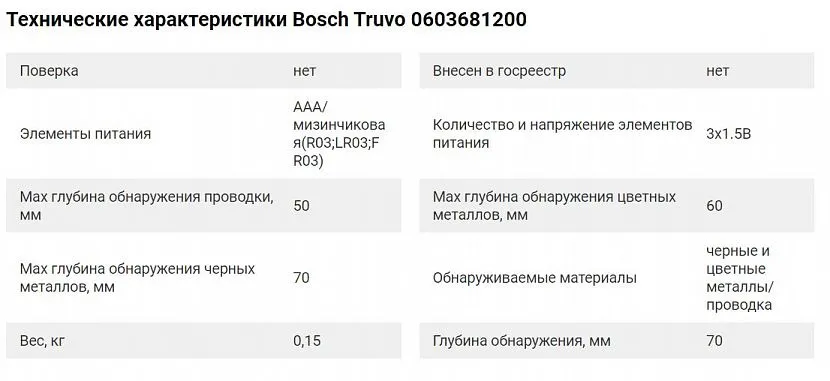

Технические характеристики Bosch Truvo Источник kazan.vseinstrumenti.ru

ADA instruments Wall Scanner 80, 3 490 – 3 700 руб

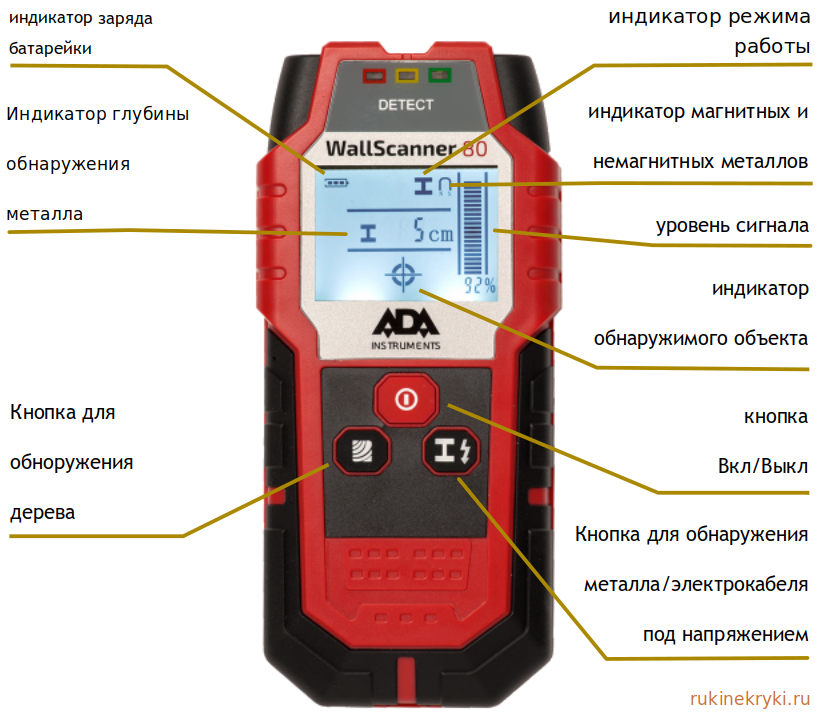

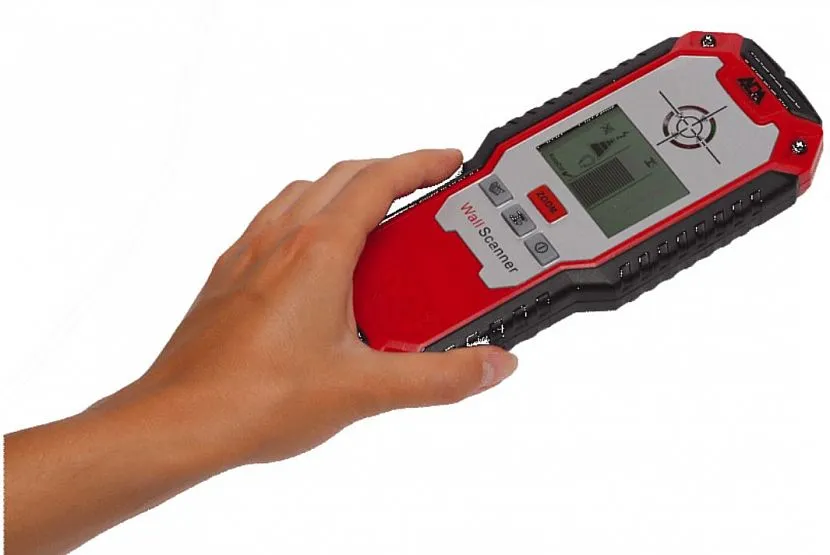

Детектор для поиска электропроводки ADA instruments Wall Scanner 80 Источник static.1k.by Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:

• Медь и алюминий – 60 мм.
• Черный металл – 80 мм.
• Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.

Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.

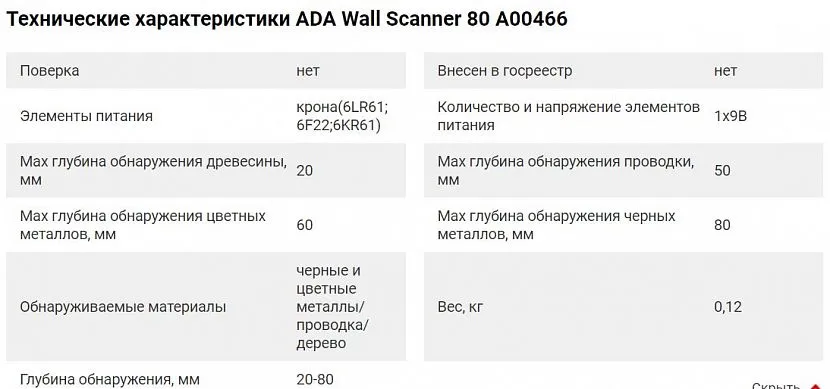

Технические характеристики ADA instruments Wall Scanner 80 Источник kazan.vseinstrumenti.ru

ЗУБР Профессионал DX-750, 3 400 – 3 700 руб

Детектор универсальный ЗУБР Профессионал DX-750 Источник cstor.nn2.ru По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.

Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.

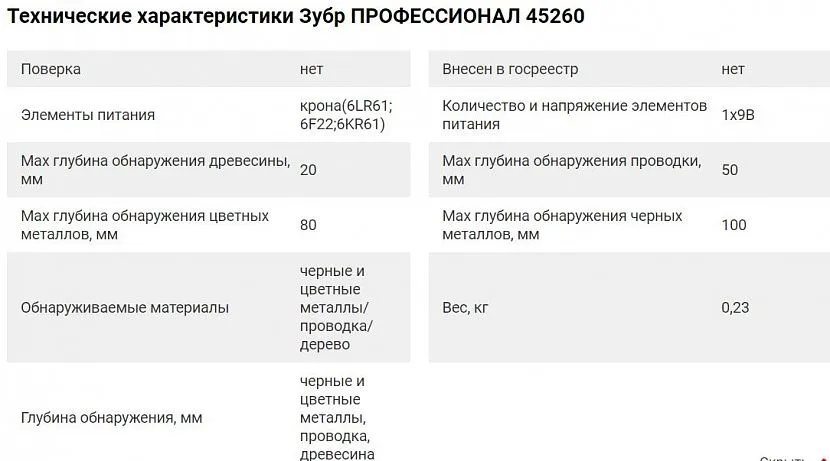

Технические характеристики ЗУБР Профессионал DX-750 Источник kazan.vseinstrumenti.ru

Resanta DM-2 61/10/521, 2 990 – 3 200 руб

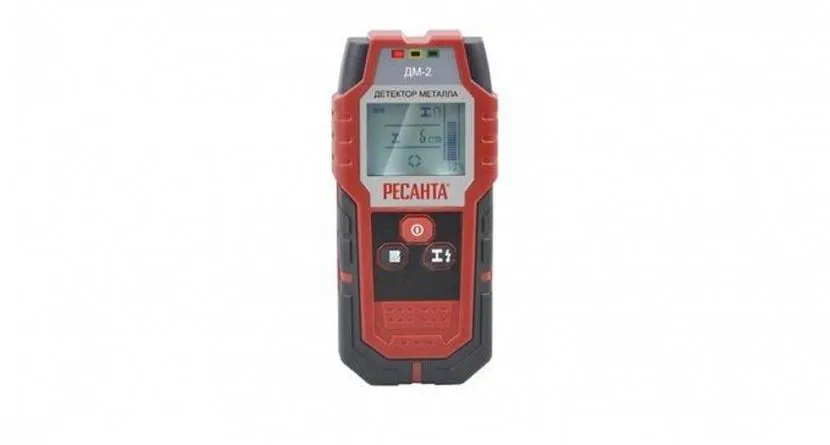

Детектор металла Resanta DM-2 61/10/521 Источник resantashop.ru Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.

Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:

• Черные металлы – 100 мм.
• Цветные металлы – 80 мм.
• Медный кабель под напряжением (220V) – 50 мм.
• Древесина – 20 мм.

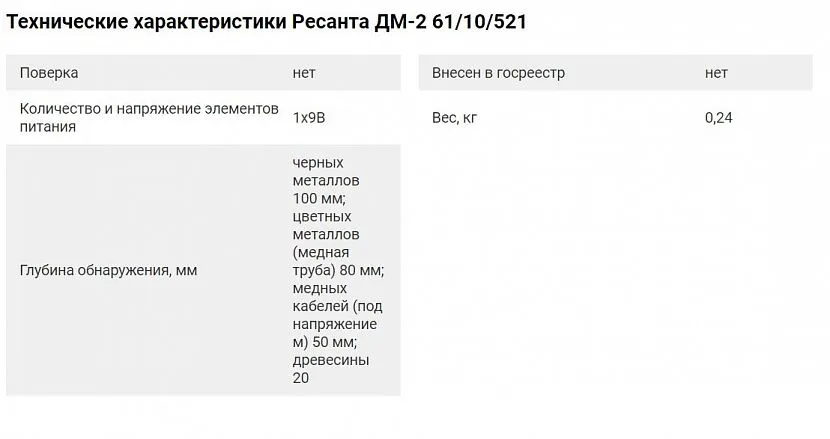

Технические характеристики Resanta DM-2 61/10/521 Источник kazan.vseinstrumenti.ru

Интерскол ЭД-0,2, 600 – 900 руб

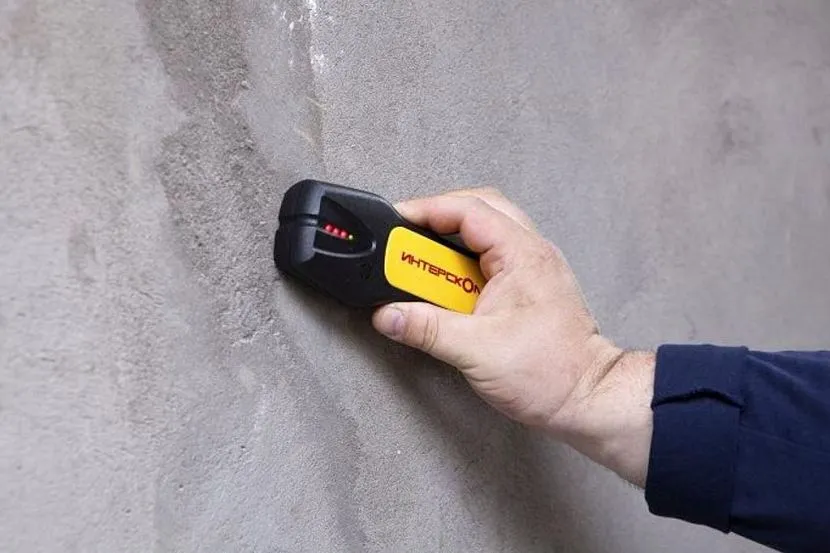

Один из самых дешевых детекторов для электропроводки Интерскол ЭД-0,2 Источник interskol.ru Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.

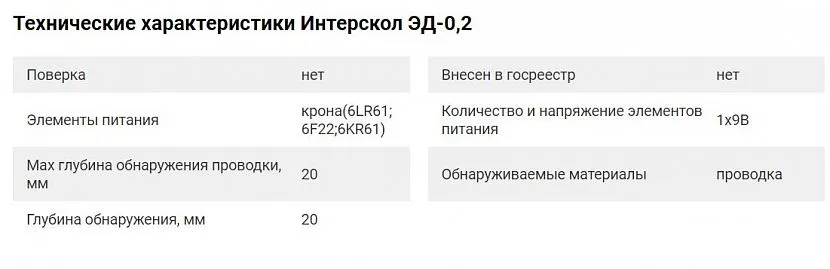

Технические характеристики Интерскол ЭД-0,2 Источник kazan.vseinstrumenti.ru

ELITECH Д 80

Продолжает наш ТОП — ELITECH Д 80.

Это недорогой бытовой детектор, способный распознать наличие проводки, дерева, а также цветных и черных металлов. Объекты прибор распознает довольно точно, главное не забывать проводить калибровку перед каждым замером. А, об обнаруженных объектах, прибор оповещает пользователя звуковым сигналом и соответствующей индикацией на корпусе и экране.

Черные металлы детектор способен обнаружит на глубине до 8 см, цветные – до 6 см, электропроводку – до 5 см, а деревянные перекрытия на глубине до 2 см.

Сам по себе прибор довольно легкий и компактный. Пользоваться им удобно и разобраться в управлении не составляет труда. Работает он от батарейки типа «Крона», заряда которой хватит на 6 часов использования. А, чтобы сэкономить заряд батареи на тот случай, если вы забудете выключить прибор, в нем предусмотрена функция автоотключения.

Что касается отзывов, то большинство владельцев отзываются о нем положительно, отмечая, что в своем ценовом сегменте это один из лучших универсальных детекторов. Он хорошо определяет металл в кирпичных стенах, провода, находящиеся под током и дерево под гипсокартоном.

• Магнитные металлы: до 80 мм.
• Немагнитные металлы: до 60 мм.
• Электропровод: до 50 мм.
• Дерево в гипсокартоне: до 20 мм.
• Питание: батарейка.
• Автоотключение.
• Размеры: 147 х 68 х 27 мм.
• Вес: 120 г.

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

DSL-8220S

Детектор DSL-8220S – это простое и надёжное устройство, позволяющее найти фазный проводник на глубине до 20 мм. Прибор имеет водозащитный корпус и оснащён звуковым и световым индикаторами обнаружения, что позволяет своевременно реагировать на находку. Для более точного результата предусмотрена возможность ручной регулировки чувствительности. Основной зоной сканера является вся передняя торцевая часть корпуса. Сигнализатор достаточно долго функционирует от батарейки типа «Крона». Схема его работы предполагает, что в качестве антенны используется корпус прибора.

Достоинства

• Лёгкий и компактный, размеры – 195x50x20 мм;
• Простой в управлении;
• «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
• Доступная стоимость;
• Обнаруживает кабеля разных типов – антенные, телефонные, электросети.

Недостатки

При частом использовании сбивается в показателях и требует калибровки.

Прибор «DSL-8220S» производится и в Китае, и в РФ. Большинство пользователей хорошо отзываются именно о моделях российской сборки, и рекомендуют приобретать только их. Также во время эксплуатации сканера замечено, что его чувствительность выше, если провода не находятся под напряжением.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.5 см. Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке.

Достоинства

• Лёгкий и компактный, сделан в форме фломастера;
• Простой в использовании;
• Многофункциональный;
• Два режим работы;
• Находит обесточенную проводку;
• Большой диапазон поиска;
• Доступная стоимость.

Недостатки

• Настройки не сохраняются после выключения тестера;
• Не предназначен для использования в профессиональных целях.

Прибор для поиска электропроводки MS8902B отлично зарекомендовал себя как простое и многофункциональное устройство, предназначенное для домашнего использования. Однако опытные пользователи отмечают, что данный детектор не предназначен для поиска обрыва в проводах, так как сигнал сканера наводится на остальные кабеля и звенит вся «коса» проверяемой электропроводки.

Duwi 26032 5

…Протестировав прибор Duwi 26032 5, мы убедились в его возможности находить в стене обычные провода, кабеля под напряжением и даже арматуру. Несколько разочаровал небольшой диапазон поиска до 15 мм. Но в целом устройство вполне может предупредить удар током во время ремонтных работ и полностью оправдывает потраченные на него средства…

Мнение эксперта

Тестер Duwi 26032 5 – малогабаритное устройство, с помощью которого можно определить месторасположение скрытых конструкций из чёрного и цветного металла и электропроводку. Данный детектор актуален при ее расположении на глубине до 30 мм и она должна находиться под напряжением. Для поиска не запитанных элементов сети тут есть режим металлоискателя, но в этом случае глубина уменьшается до 24 мм. Устройство оснащено регулятором уровня чувствительности, при обнаружении подаётся как звуковой, так и световой сигнал.

Достоинства

• Удобный, хорошо держать в руке;
• Широкий диапазон применения;
• Вес в 0.2 кг;
• Долго работает от одной батарейки;
• Прост в использовании;
• Недорогой.

Недостатки

Небольшая площадь поиска.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

• звуки;
• световой сигнал;
• отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:	300 м
Класс защиты:	IP40
Функции:	трассировка, топология, генератор сигнала
Размеры:	235 х 145 х 51 мм
Вес:	500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:	до 30 мм
Обнаружение металла:	до 50 мм
Обнаружение дерева:	до 38 мм

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):	50 мм
Обнаружение дерева:	19 мм
Обнаружение металла (медь):	38 мм
Обнаружение проводки:	50 мм
Вес сканера:	150 г
Вес в упаковке:	340 г

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

Рейтинг лучших детекторов скрытой проводки

При составлении рейтинга мы выбирали детекторы проводки как по отзывам покупателей, так и опираясь на технические характеристики товаров. В качестве параметров отбора были использованы:

• Простота в управлении;
• Максимальная глубина сканирования;
• Точность показаний;
• Размеры и вес;
• Тип проводки – переменного тока и/или постоянного напряжения;
• Диапазон применения;
• Удобство дисплея;
• Качество световой и звуковой индикации;
• Чувствительность и возможность ее настройки;
• Длительность гарантии.

Также на выбор оказывали влияние такие факторы, как универсальность приборов, возможность обнаружения цветных и черных металлов, их пригодность для профессионального использования и доступность по стоимости. Все модели представлены в трёх ценовых сегментах.

Рейтинг лучших детекторов скрытой проводки

Мы отобрали в наш обзор 6 лучших детекторов скрытой проводки. Все приборы одобрены экспертным сообществом и получили положительные отзывы от отечественных пользователей.

Рейтинг: 4.9

Профессиональных монтажников электропроводки прибор не раз выручал, когда проводку приходилось искать под гипсокартоновыми панелями или в бетоне. Из минусов можно отметить только высокую цену.

• точность определения;
• простота настройки;
• большая глубина обнаружения;
• качественная сборка.

Недостатки

Elitech D 100

Рейтинг: 4.8

Отличным прибором для обнаружения различных коммуникаций является детектор Elitech D 100. Российская разработка изготовлена в Китае, за счет чего удалось добиться конкурентоспособной цены. С помощью устройства можно обнаруживать спрятанные в бетоне или за гипсокартоном черные и цветные металлы, деревянные конструкции или электрические провода под напряжением. Чтобы сэкономить емкость батареи, производитель предусмотрел автоматическое отключение при бездействии прибора в течение 5 минут.

Победителю рейтинга модель проигрывает в глубине обнаружения черных металлов (100 мм) и дерева (20 мм), а также в точности измерений (10 мм). Пользователи хвалят детектор за доступность и качественную сборку, простоту в эксплуатации. К недостаткам следует отнести нечеткое определение дерева.

• доступная цена;
• качественная сборка;
• цветной дисплей;
• простота в эксплуатации.

Недостатки

неточное определение дерева.

Рейтинг: 4.7

Некоторые пользователи ругают детектор, не ознакомившись детально с инструкцией. Поэтому не удается обнаружить даже проводку на небольшой глубине. Возможно, производителю следует упростить описание работы прибора.

• демократичная цена;
• качественная сборка;
• хорошо определяет металлические конструкции;
• удачная схема центровки.

Недостатки

• проблематичность ремонта;
• непонятная инструкция.

Рейтинг: 4.7

У пользователей нет единого мнения относительно качества работы прибора. Одни хвалят его за точность и чувствительность, а другие так и не поняли, как им пользоваться.

• легкость и компактность;
• небольшая цена;
• понятный интерфейс;
• качественная сборка.

Недостатки

Рейтинг: 4.6

Обнаружить скрытую электропроводку на глубине до 50 мм, а стальную арматуру – до 100 мм способен детектор Zubr Professional DX-750. Эксперты включили это устройство в наш рейтинг за ценовую доступность и неплохие рабочие характеристики. При обнаружении объектов на дисплее появляются разноцветные индикаторы, с помощью которых упрощается идентификация материала. Прибор оснащен дискретным измерителем, благодаря цифровой индикации удается точно определить глубину залегания проводки.

Однако имеет детектор и ряд недостатков, которые не позволили ему подняться выше в рейтинге. Он издает очень слабый звук, в корпусе предусмотрен тесный отсек для батарейки, а ЖК дисплей имеет малый угол обзора.

• доступная цена;
• хорошая глубина обнаружения;
• разноцветная индикация;
• дискретный измеритель.

Недостатки

• слабый звук;
• малый угол обзора у дисплея.

Рейтинг: 4.5

Пользователям нравится удобный хват, который обеспечивают рельефные резиновые вставки на пластиковом корпусе и хорошо читаемый дисплей. К минусам прибора следует отнести отсутствие подсветки и батарейки в комплекте.

Недостатки

• нет подсветки;
• большой вес.

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

• микросхема К561ЛА7;
• 9 V батарейка Крона;
• коннектор, разъем для батарейки;
• ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
• звуковой пьезоэлемент;
• одножильный медный провод или проволока L= 5–15 см;
• проводки для спайки контактов;
• деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

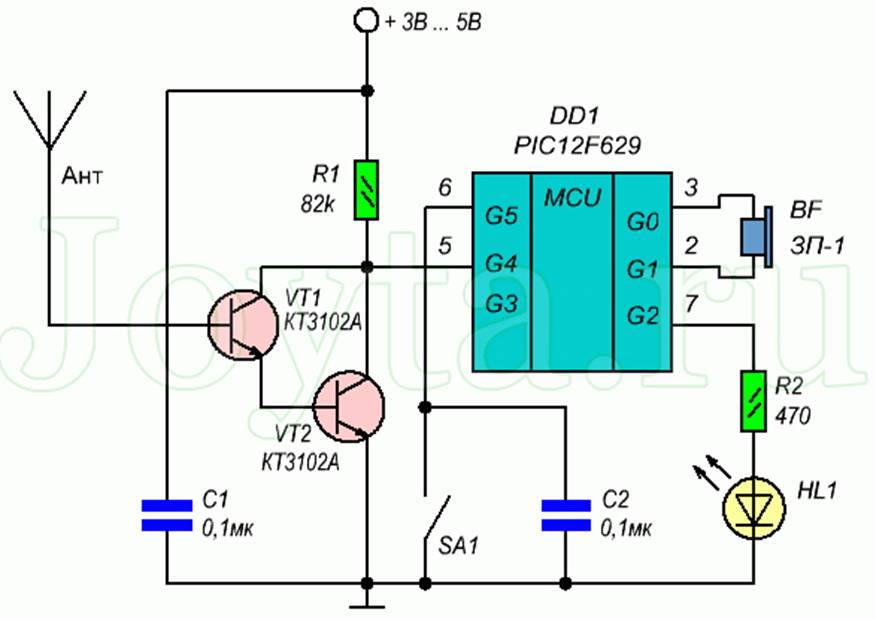

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
6. Медный провод припаиваем к концу резистора.
7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

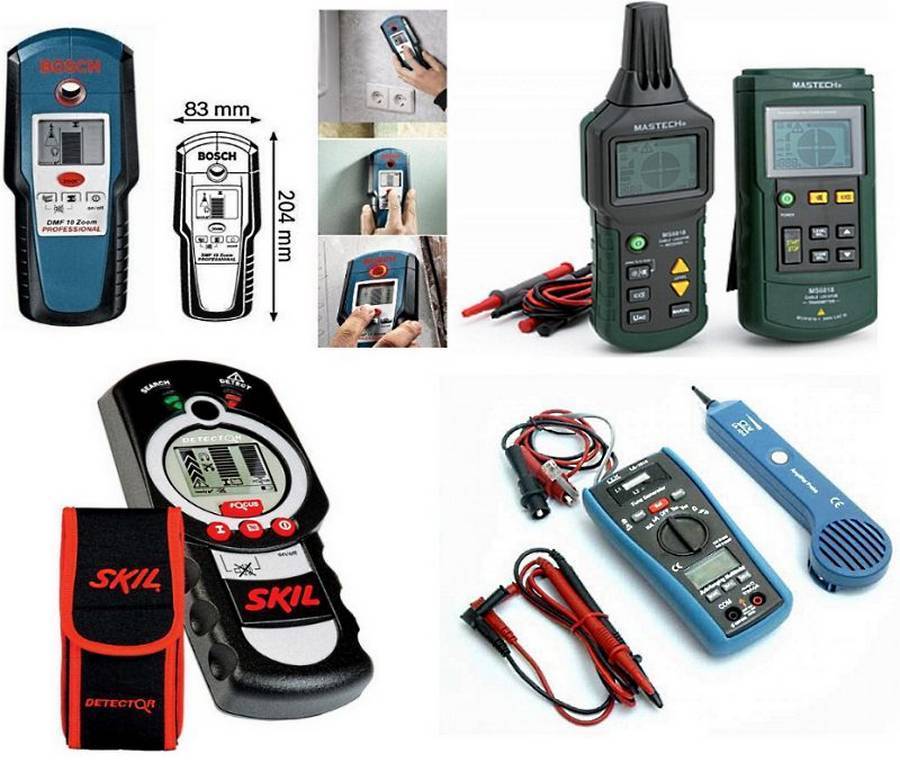

Какие бывают приборы поиска скрытых объектов

Все современные устройства, предназначенные в помощь при осуществлении строительных работ можно разделить на три типа:

1. детекторы скрытых проводок;
2. трассопоисковые приборы;
3. идентификаторы электромагнитных полей.

Модели поисковых приборов различают по нескольким параметрам.

Индикация

При выявлении проводов и конструкций оповещения производятся различными способами.

Световая индикация

Система функционирует на светодиодах. Для материалов разных составов срабатывают определённые цветовые индикаторы.

Звуковое оповещение

Период продолжительности звукового сигнала и определённая тональность сообщает о характеристиках внутреннего объекта.

Жидкокристаллический дисплей даёт максимально полную информацию о внутренней конструкции. Отдельные модели обладают всеми типами индикации, такие приборы дорогостоящие.
