Какие разъемы бывают для подключения монитора?
Для подсоединения монитора могут использоваться следующие интерфейсы:
- Аналоговый интерфейс, рассчитанный на простые мониторы с низким разрешением. Если увеличивать разрешение, то отображение может значительно ухудшиться.
- Цифровой разъем, передающий данные в удобном виде и обеспечивающий неплохое качество. Совместим с более старым интерфейсом VGA. Качество при использовании разъема зависит от характеристик видеоплаты. Одноканальный разъем гарантирует разрешение 1920*1080, тогда как двухканальный способен работать с показателем 2560*1600. Для компактных компьютеров специально предусматривается вариант mini-DVI.
- HDMI. Еще один цифровой интерфейс, способный передавать изображение в высоком разрешении. Универсальное решение, применяемое не только в мониторах для компьютеров, но и в телевизорах или специальных проигрывателях. Обеспечивает обмен данными без потери качества начального сигнала. Может передавать не только видео, но и аудио.
- DisplayPort (DP). Современный интерфейс, с помощью которого соединяются видеокарты с различными мониторами. Причем актуальные версии позволяют подключать одновременно несколько устройств вывода в виде последовательной цепи. Пока что устройств с подобными интерфейсами не так уж много, однако в будущем планируется создавать мониторы именно для DP. Версия DP++ также открывает возможность подсоединения мониторов с HDMI или DVI.
Отдельно стоит отметить возможность подключения некоторых мониторов при помощи современного скоростного разъема USB 3.0. А через специальный адаптер DisplayLink можно подсоединять монитор с разъемами DVI или HDMI к USB разъему ПК или ноутбука.
В современных мониторах обычно предусматривается два или три разъема. Причем наиболее популярный интерфейс HDMI присутствует всегда. На премиальных видеокартах для компьютеров предусматривается по два разъема HDMI и DisplayPort и один DVI. Бюджетные видеоадаптеры оснащены интерфейсами VGA, DVI и HDMI.
DVI
DVI (Digital Visual Interface)– притянул к себе внимание в качестве стандартного разъема для подключения дисплеев еще в 1999, но с течением времени HDMI практически полностью его заменил. Технология DVI предназначена для доставки несжатого цифрового видео и может быть перенастроена для поддержания нескольких режимов, таких как:
- DVI-D (только цифровой)
- DVI-A (только аналоговый)
- DVI-I (цифровой и аналоговый)
Цифровой видео — сигнал, переданный по DVI, чрезвычайно похож на HDMI, хотя есть различия между двумя форматами, а именно отсутствие в DVI звукового сигнала.
Вы больше не найдете DVI на HD телевизорах и BLU-ray плеерах. Поверьте, вы не захотите подключать через этот интерфейс телевизоры с плоским экраном, так как потребуется дополнительный звуковой кабель. Но для компьютерных мониторов, в которых зачастую отсутствуют колонки – DVI станет хорошим решением. Вы так же сможете обнаружить эти разъемы на старых проекторах, которые гранятся где то у вас дома.
Если вы хотите смотреть видео с разрешением 4K, тогда ваш выбор должен пасть на HDMI или DisplayPort, DVI с этим уже не справиться. Если же такой потребности у вас нет – DVI прекрасно вам послужит.
Существует две разновидности разъемов данного типа, это:
- Single-link;
- Dual-link.
Контакты Dual-link разъема позволяют увеличить вдвое мощность передачи обеспечивает более высокую скорость и качество сигнала. Например, ЖК-телевизор с помощью разъема DVI Single-Link может отображать максимальное разрешение 1920 × 1200, а Dual-Link для того же экрана выдаст аж 2560 × 1600.
Распространенные, но старые виды разъёмов
VGA (Video Graphics Array): устаревшая классика
Синий трапециевидный интерфейс доминировал в компьютерной сфере лет 25-30. Он великолепно справлялся со старыми ЭЛТ-дисплеями благодаря своей аналоговой природе. Но появились плоские ЖК-экраны – цифровые устройства, затем стали возрастать разрешения и старый-добрый VGA стал сдавать позиции.
Сегодня он всё реже встраивается в видеокарты, но до сих пор многие устройства (бытовые проигрыватели, проекторы, телевизоры) оснащаются поддержкой безнадёжно устаревшего VGA. Вероятно, ещё несколько лет «старичок» останется не слишком желательным, но повсеместно распространённым стандартом де-факто – если есть сомнения, каким кабелем можно будет подключить монитор в соседнем офисе, то берите VGA.
DVI-I (Digital Visual Interface): другой видеоинтерфейс-долгожитель
Вообще-то их несколько: DVI-A, -D и -I, плюс их разновидности. Но когда речь идёт о самом распространённом стандарте «Ди-Ви-Ай», то подразумевается аналогово-цифровой DVI-I Dual Channel – именно эта спецификация встроена в большинство ПК.
В своё время DVI пришёл на замену стремительно устаревающему в середине 2000-х VGA. Возможность передавать как аналоговый, так и цифровой сигнал, поддержка больших (в ту эпоху) разрешений и высоких частот, отсутствие недорогих конкурентов: DVI исправно служит стандартом и в наши дни. Но вряд ли его активная «жизнь» будет продолжаться больше, чем ещё 3-4 года.
Разрешения выше минимально комфортного на сегодня FullHD всё чаще встречаются даже в недорогих компьютерных системах. С ростом мегапикселей заканчиваются и некогда серьёзные возможности DVI. Не вдаваясь в технические подробности, отметим, что пиковые способности DVI не позволят выводить на экран изображение с разрешением свыше 2560 х 1600 с приемлемой частотой (выше 60 Гц).

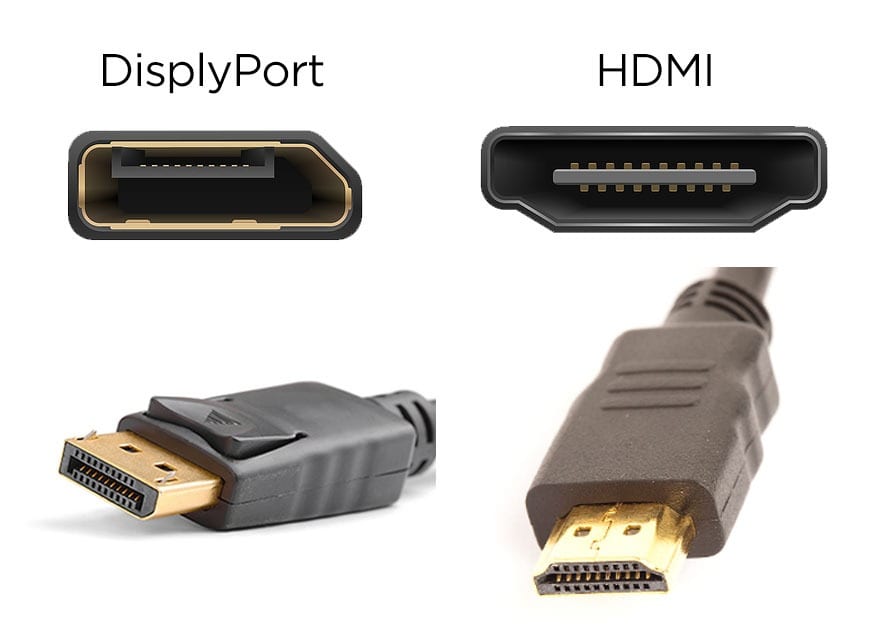

Что лучше Displayport или HDMI
В сети часто можно встретить вопрос, что лучше Displayport или HDMI. На самом деле, такой вопрос не очень корректный, поскольку данные интерфейсы имеют разные сферы применения.
Несмотря на то, что HDMI получил широкое распространение в компьютерной технике, его основная сфера применения — это подключение мультимедийных устройств. Интерфейс HDMI предназначен для подключения медиа проигрывателей, телевизионных приставок, проекторов и другой подобной медиа-техники. В то время как DisplayPort изначально разрабатывался с прицелом на компьютерную технику.
Тем не менее, сделать некоторое сравнение возможностей Displayport и HDMI все-таки возможно.
Поддерживаемые разрешения. Оба интерфейса поддерживают все популярные разрешения. Тем не менее, по максимальному разрешению HDMI немного опережает Displayport. Так HDMI 2.1 поддерживает 8 и 10К с частотой 120 Гц, а Displayport 1.4 поддерживает только 8К с частотой 60 Гц.
Возможность передачи звука. Оба интерфейса поддерживают передачу звука.
Поддержка технологий синхронизации. Интерфейс HDMI поддерживает только AMD FreeSync, в то время как Displayport поддерживает как AMD FreeSync, так и Nvidia G-Sync.
Зависимость от кабелей
Для работы интерфейса HDMI очень важно использовать кабель соответствующей версии. Например, если вы хотите использовать HDMI 2.1, то вам нужен кабель, который поддерживает именно эту версию HDMI
В свою очередь, DisplayPort не так зависим от кабелей. Для работы DisplayPort сойдет практически любой DisplayPort кабель. В случае DisplayPort кабель влияет только на скорость передачи данных. Если использовать кабель с низкой скоростью передачи данных, то это ограничит максимальное разрешение и частоту обновления экрана.
Длина кабелей. У Displayport и HDMI разные ограничения на длину кабеля. В случае HDMI максимальная длина кабеля составляет 10 метров. Используя специальные усилители сигнала это расстояние можно увеличить до 20-35 метров. В то время как с Displayport можно использовать кабели длинной до 15 метров, а для оптоволоконных кабелей длина может составлять до 100 м.
Поддержка нескольких мониторов. В случае использования HDMI к одному разъёму можно подключить только один дисплей. В то время как Displayport позволяет подключать несколько мониторов, но с увеличением количества мониторов будет снижаться максимальное разрешение экрана.
Как видно, почти во всех случаях возможности Displayport заметно превышают возможности HDMI. Основываясь на этому можно было бы сказать, что Displayport лучше HDMI, но проблема в распространенности этих интерфейсов.
Сейчас HDMI есть практически в каждом компьютере, ноутбуке, телевизоре, медиаплеере или проекторе. Можно сказать, HDMI есть почти везде. В то время как Displayport встречается в основном только в дорогих устройствах, например, в профессиональных и игровых мониторах, высокопроизводительных ноутбуках, а также в флагманских видеокартах. В недорогих устройствах Displayport, как правило, не используется. Впрочем, данная ситуация понемногу исправляется и возможно в ближайшие несколько лет Displayport станет более доступным и распространенным.
Поэтому, если вы сейчас выбираете новый монитор, есть смысл немного переплатить и взять модель с разъемом Displayport. Монитор покупается не на один год, поэтому наличие такого перспективного видеовхода лишним не будет.
Тоже самое можно сказать, если вы планируете покупку ноутбука. Если есть возможность, то лучше взять модель не с HDMI, а с Displayport. Это позволит подключить к ноутбуку больше, чем один внешний монитор.

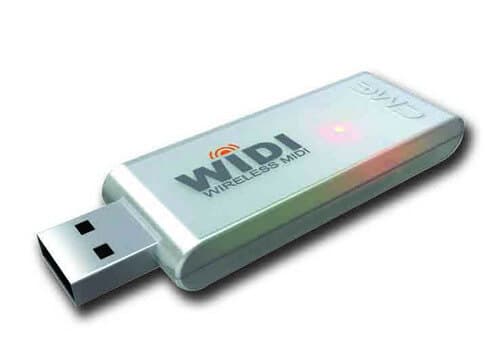

Видеосигнал без проводов (WiDi)!
Существуют и такие интерфейсы, даже несколько. Intel Wireless Display (он же – WiDi, или «вай-дай», как бы странно ни звучало это для русскоязычного читателя): адаптер ценой около 30 долларов подключается в USB-разъём телевизора или монитора (если технология поддерживается производителем).
Сигнал отправляется через Wi-Fi, на экране – видеоизображение. Но это лишь в теории, а на практике существенными препятствиями являются расстояние и наличие стен между приёмником и передатчиком. Технология интересная, есть у неё и перспективы – но пока не более того.
Другой беспроводной видеоинтерфейс – AirPlay от Apple. Суть и практическое применение такое же, как и у WiDI от Intel. Дороговато, не слишком надёжно, далеко не практично.
Решение более интересное, но пока малораспространённое — Wireless Home Digital Interface (WHDi). Это не совсем Wi-Fi, хотя весьма похожая беспроводная технология. Ключевая особенность – проприетарный способ защиты от помех, задержек и искажений.
Видеоразъемы
Разъем VGA
Видеоразъемы передают только видеосигналы. Общие разъемы только для видео включают:
- компонентное видео, также известное как YPbPr (3 RCA или BNC ; или D-Terminal )
- Композитное видео (1 RCA, Антенный разъем или BNC )
- DB13W3 (компьютерный видеоразъем «13W3»)
- DMS- 59, один разъем для подключения двух DVI и двух VGA
- Musa, британский разъем, используемый в радиовещании и телекоммуникациях
- разъем PAL, распространенный в Европе в качестве антенного разъема
- S-Video (1 Mini-DIN )
- SDI — цифровой интерфейс вещательного уровня через BNC кабели
- разъем VGA Тип Стандартный разъем D-sub на большинстве видеокарт
- Mini-VGA На некоторых портативных компьютерах
- 5 Разъемы BNC также могут использоваться для передачи сигнала VGA в виде R, G, B, HSync, VSync
- Цифровой визуальный интерфейс (DVI) Гибридный аналогово-цифровой разъем, обычно встречающийся на видеокартах ПК и ЖК-мониторах
- Mini-DVI На некоторых ноутбуках Apple
- Расширенное графическое объявление apter (EGA)
- Цифровая плоская панель VESA
Mini-DIN
S-Video
296>Разъемы Mini-DIN — это семейство многополюсных электрических разъемов, используемых в различных приложениях. Mini-DIN аналогичен более старому разъему DIN большего размера. Оба стандарта являются стандартами Deutsches Institut für Normung, немецкого органа по стандартизации.
D-сверхминиатюрный
D-сверхминиатюрный или D-sub — это общий тип электрических разъемов, используемых, в частности, в компьютерах. Когда они впервые были представлены, называть их «субминиатюрными» было уместно, но сегодня они являются одними из самых больших распространенных разъемов, используемых в компьютерах. DB25 используется для многодорожечной записи и другого многоканального аудио, аналогового или цифрового (ADAT интерфейс (DB25)), и был стандартным разъемом для подключения принтера IBM-совместимого ПК до того, как стали популярными USB и другие соединения. Он предлагал 8 одновременных каналов передачи данных на принтер.
Video In Video Out
Video В Video Out, обычно обозначаемом аббревиатурой VIVO (обычно произносится как vee-voh), есть порт видеокарты, который позволяет некоторым видеокартам работать с имеют двунаправленную (входную и выходную) передачу видео через Mini-DIN, обычно 9-контактного типа, и специальный кабель-разветвитель (который иногда также может передавать звук).
VIVO встречается преимущественно на видеокартах высокого класса ATI, хотя некоторые видеокарты высокого класса NVIDIA также имеют этот порт. VIVO на этих видеокартах обычно поддерживает Composite, S-Video и Component в качестве выходов, а также композитный и S-Video в качестве входов. Многие другие видеокарты поддерживают только выходы компонентного и / или S-Video в дополнение к Video Graphics Array или DVI, как правило, с использованием соединительного кабеля для компонентов и кабеля S-Video.
Разъем DVI
| Штыри разъема DVI (вид штекера) Штыри разъема M1-DA (вид штекера) |
Цифровой визуальный интерфейс (DVI) представляет собой видео стандарт интерфейса, предназначенный для максимального повышения качества изображения цифровых устройств отображения, таких как компьютерные ЖК-дисплеи с плоским экраном и цифровые проекторы. Он предназначен для вывода несжатых цифровых видеоданных на дисплей. Имеется четыре основных разъема:
Разъем также включает в себя второй канал передачи данных для дисплеев с высоким разрешением, хотя многие устройства этого не поддерживают. В тех, которые это делают, разъем иногда упоминается как DVI-DL (двухканальный). Таким образом, нам нужно знать две вещи о разъеме:
|
Переходники, нужны ли они?
В интернет магазинах (особенно китайских) можно найти переходники для чего угодно и к чему угодно! Будут ли они работать? Большой вопрос. Некоторые — да, а некоторые — нет.
Рассмотрим самые популярные нынче, которые действительно необходимы:
одним из самых популярных, является VGA – DVI-I (выводиться будет только аналоговый сигнал);

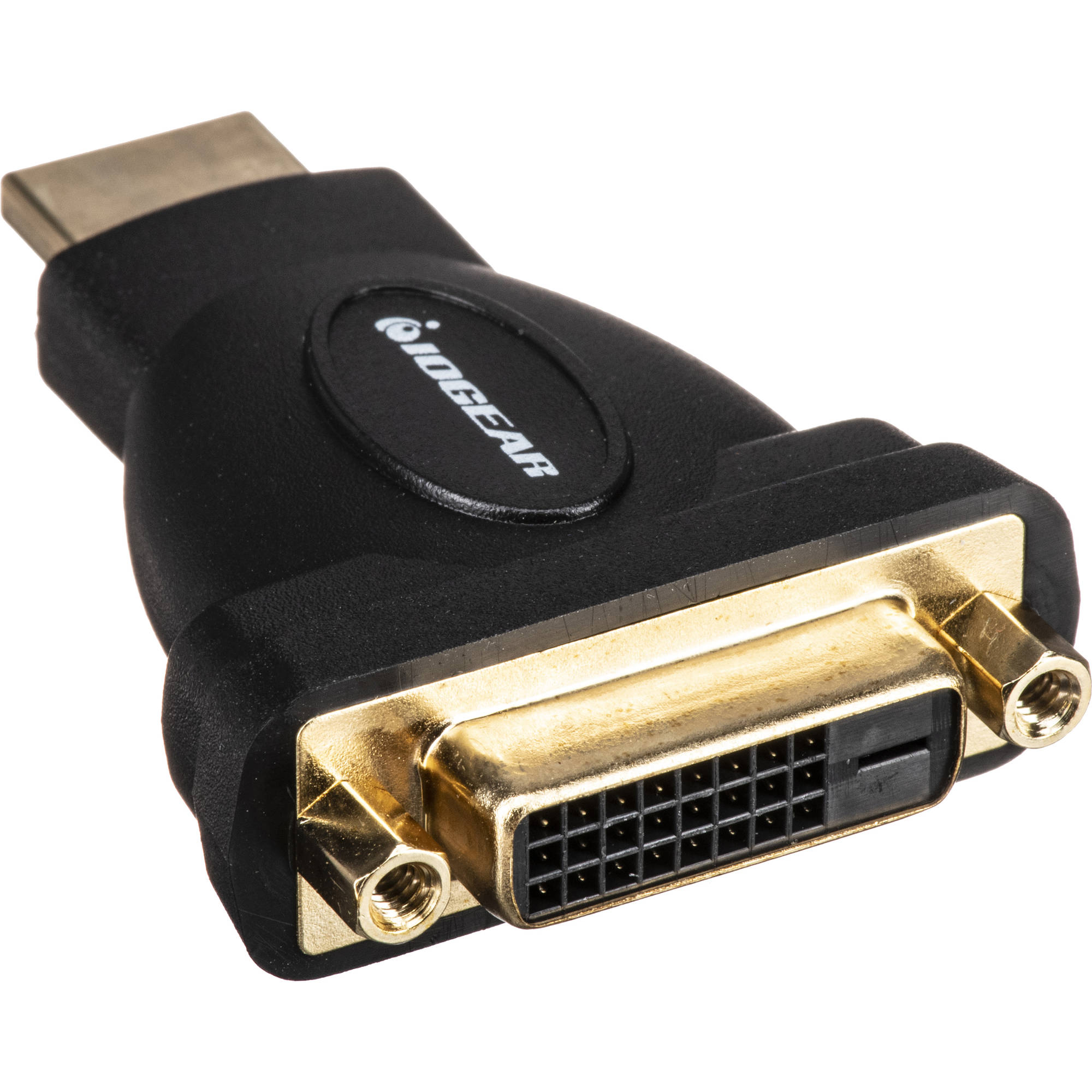

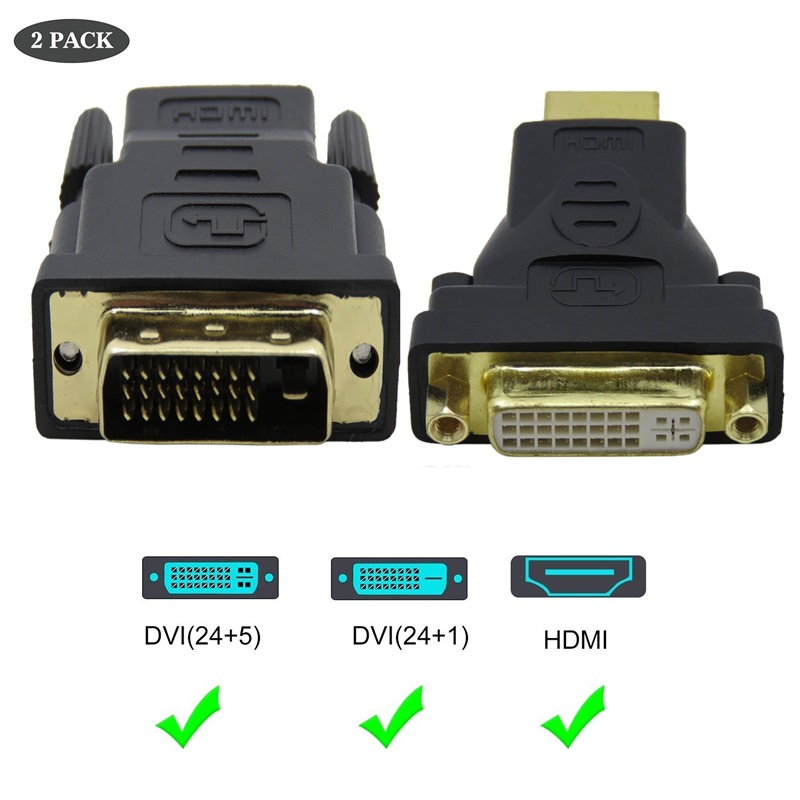

DVI-D – HDMI – позволяет выводить цифровую информацию почти без потерь;

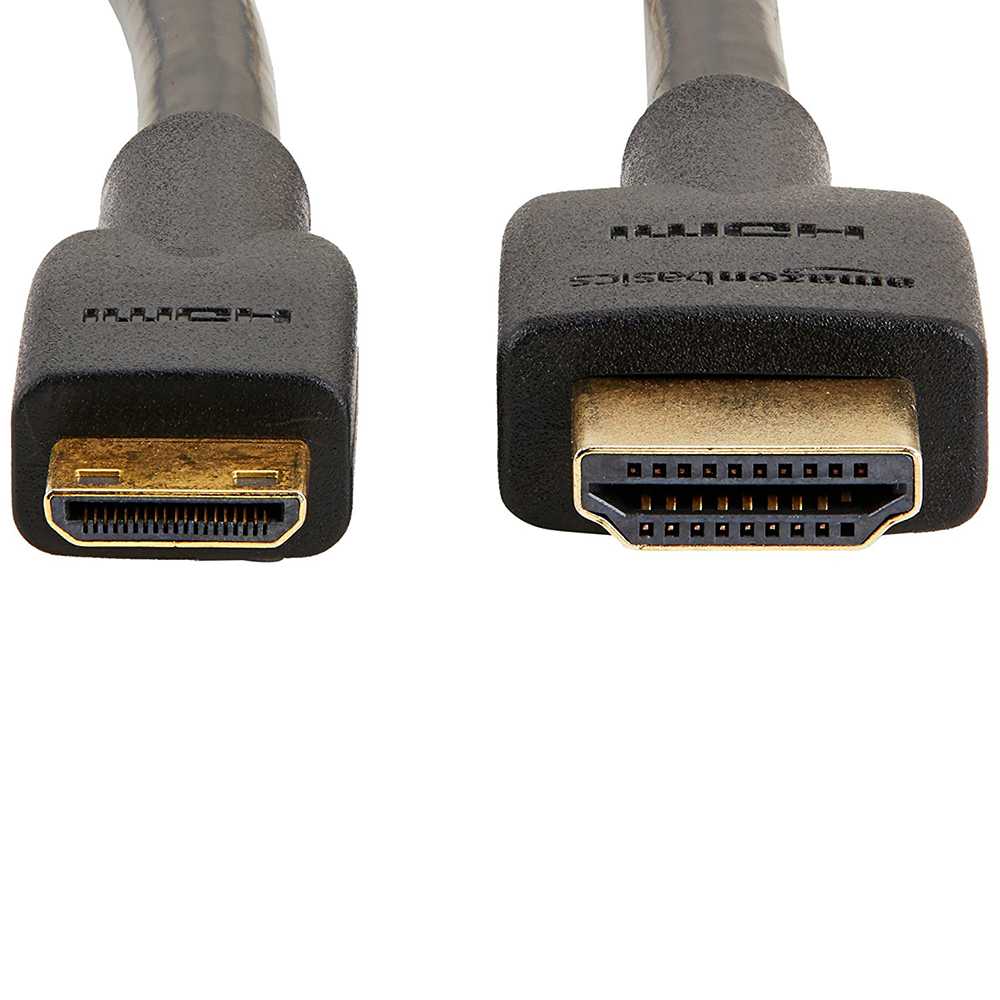

переходники для HDMI на уменьшенные версии HDMI (micro, mini), здесь это тот же кабель HDMI только меньшего размера.
Переходники жизненно необходимы каждому владельцу ноутбука Apple. Большинство владельцев ноутбука 2016 года выпуска MacBook Pro с ужасом обнаружили, что здесь есть только USB-C, а значит периферию необходимо подключать с помощью переходников.
Но нет худа без добра. Многие компании тут же выпустили множество переходников, которые тут же позволили снять проблемы соединения.
Разные разъемы, переходники являются необходимой частью для работоспособности видеоподсистемы. Главное, правильно ориентироваться в видах кабелей, интерфейсов, чтобы приобрести тот самый нужный вам кабель. Только тогда четкая, яркая «картинка» будет вас радовать во время работы или отдыха, а ваша техника будет исправно служить долгие годы!
DVI
DVI или цифровой видеоинтерфейс, поддерживает как аналоговую, так и цифровую передачу сигнала в зависимости от того, какой у вас вариант разъема. Существует несколько разъемов, использующих различные схемы расположения контактов и разъемов, но все они имеют стандартный белый кожух и пару винтов, как разъем VGA.
Разъем DVI-D поддерживает только цифровые сигналы, DVI-A поддерживает только аналоговые сигналы, а DVI-I объединяет оба сигнала в один разъем. Оба варианта DVI-D и -I предлагают одинарную и двухканальную версию. Одноканальная версия поддерживает разрешение до 1920 × 1200 при 60 Гц. Двухканальная версия добавляет шесть дополнительных контактов и увеличивает максимальное разрешение до 2560 × 1600 при 60 Гц.
Ни VGA, ни DVI разъемы не передают никаких аудиоданных, что означает, что для использования динамиков, встроенных в дисплей, необходимо выполнить отдельное соединение.
HDMI
По состоянию на 2020 год HDMI является основным разъемом для большинства устройств. Существует много различных версий протокола HDMI, эти версии должны поддерживаться на обоих устройствах и требуют только «высокоскоростного» кабеля. Исключением является стандарт HDMI 2.1, который требует использования нового «сверхвысокоскоростного» кабеля для достижения полной полосы пропускания.
Чаще всего поддерживаются версии HDMI 1.4 и 2.0. HDMI версии 2.1 стандартизирован, но по состоянию на 2020 год не входил в состав большинства устройств.
| разрешение | 1080p | 4K | 8K | 10 тыс. |
| HDMI 1.4 | 120 Гц | 30 Гц | н / д | н / д |
| HDMI 2.0 | 240 Гц | 60 Гц | н / д | н / д |
| HDMI 2.1 | 240 Гц | 144 Гц | 120 | 120 |
Примечание: 1080p, 4K, 8K и 10K имеют разрешение 1920 × 1080, 3840 × 2160, 7680 × 4320 и 10240 × 4320 соответственно.
HDMI 2.1 может обеспечить высокую частоту кадров только для экстремальных разрешений, таких как 8K и 10K, только за счет использования алгоритма сжатия и выполнения субдискретизации цветности. В то время как алгоритм сжатия будет иметь минимальное влияние на точность графики, субдискретизация цветности — это совсем другой вопрос. Это уменьшает максимальное количество отображаемых цветов, что может привести к появлению видимых артефактов полос. Однако эти сверхвысокие разрешения вряд ли найдут широкое применение на таких расстояниях, где этот эффект будет особенно заметен в течение некоторого времени. Сверхвысокие разрешения могут работать только на частоте 100 Гц без субдискретизации цветности или 30 Гц без сжатия.
Совет: Визуальный артефакт — это видимая аномалия или ошибка в представлении изображения. В случае артефактов полос из-за субдискретизации цветности они проявляются как отдельные полосы между похожими цветами, которые должны плавно смешиваться друг с другом.
HDMI включает поддержку передачи HDR (High Dynamic Range) с версией 2.0 и новее. Включение HDR снизит максимальную поддерживаемую частоту кадров при заданном разрешении или потребует использования субдискретизации цветности. Аудиоданные можно передавать по кабелю HDMI одновременно с видеопотоком. Версия 2.1 также включает поддержку содержимого с переменной частотой обновления, полезную функцию для игр с высокой частотой обновления и разрешением.
Совет: переменная частота обновления, позволяет видеокарте указывать монитору на синхронизацию обновления. скорость передачи новых кадров видеокартой, даже если эта скорость не последовательный. Переменная частота обновления используется для противодействия «разрыву экрана», когда на мониторе отображаются части двух отдельных кадров, поскольку ему был предоставлен новый кадр во время отображения первого.
В разъеме HDMI отсутствует одна особенность, которую могут упустить некоторые пользователи, — это какой-либо механизм блокировки. Это упрощает случайное падение или выдергивание кабеля HDMI.
Аудиоразъемы
Аудиоразъемы используются для звуковых частот. Они могут быть аналоговыми или цифровыми.
Однопроводными разъемами, часто используемыми для аналогового звука, включая:
- Банановые разъемы
- Лопаточные разъемы
- Пятипроводные клеммы и банановые заглушки для громкоговорителей
- зажимы Fahnestock на ранних макетных платах радиоприемников.
- Euroblock «Клеммная колодка европейского типа» или Разъемы Phoenix », разъемы с винтовыми зажимами, используемые для аудио и сигналов управления
- Многожильные разъемы:
- DB25 для многодорожечной записи и другого многоканального звука, аналоговые или цифровые
- разъемы DIN и разъемы mini-DIN
- Euroblock «клеммная колодка европейского типа» или «разъемы Phoenix», разъемы с винтовыми клеммами, используемые для аудио и управления сигналы
- разъемы RCA, также известные как разъемы для наушников или разъемы для наушников, используемые для аналогового или цифрового аудио или аналогового видео
- разъемы Speakon от Neutrik для громкоговорителей
- Телефонный разъем, также известный как наконечник. штекер с кольцевой муфтой (TRS) или наконечник с наконечником, телефонный штекер, штекер, мини-разъем и мини-стерео. Сюда входят исходный разъем 6,35 мм (четверть дюйма), а также более свежие и стандартные разъемы 3,5 мм (миниатюрные или 1/8 дюйма) и 2,5 мм (сверхминиатюрные), как моно, так и стерео (балансные) версии.
- Разъемы XLR, также известные как штекеры Cannon, используемые для аналогового или цифрового сбалансированного звука с сбалансированной линией.
- Цифровые аудиоинтерфейсы и межсоединения:
- интерфейс ADAT (DB25)
- интерфейс AES / EBU, обычно с разъемом XLR
- S / PDIF, либо по электрическому коаксиальному кабелю (с разъемами RCA ) или оптоволокно (TOSLINK ).
Телефонный разъем
A телефонный разъем (наконечник, кольцо, рукав), также называемый аудиоразъемом, телефонным штекером, штекером, стереоразъемом, мини-разъемом или мини-разъемом. -stereo. Это включает в себя оригинальный разъем 6,35 мм (четверть дюйма) и более современные разъемы 3,5 мм (миниатюрный или 1/8 дюйма) и 2,5 мм (сверхминиатюрный), оба монохромные. o и стерео версии.
DIN
A DIN-разъем — это разъем, который изначально был стандартизирован Немецким институтом нормирования (DIN). Mini-DIN — это разновидность.
BNC
Разъем BNC (Bayonet Neill Concelman) — очень распространенный тип ВЧ-разъема, который используется для оконечной нагрузки коаксиального кабеля.
TOSLINK или оптический кабель — это стандартизированная система соединения оптического волокна.
XLR
соединитель XLR штекеры и гнезда используются в основном в профессиональных приложениях для прокладки кабелей аудио и видео электроники. Разъем XLR также известен как штекеры Cannon по имени их оригинального производителя. Они используются для аналогового или цифрового сбалансированного аудио с сбалансированной линией
цифровых аудиоинтерфейсов, а для соединения с интерфейсом AES / EBU также обычно используется разъем XLR.
RCA
композитного видеостерео аудио
разъемы RCA, также известные как разъемы для подключения наушников или штекеры Phono используются для аналогового или цифрового аудио или аналогового видео. Впервые они были использованы в радиофонографах перед Второй мировой войной для соединения звукоснимателя проигрывателя с шасси радиоприемника. Они не предназначались для частого отключения и повторного подключения, и их удерживающее трение было вполне достаточным для их первоначальной цели. Кроме того, конструкция разъемов кабеля и шасси требовала минимальных затрат. Первоначально предназначенный только для аудиочастотных соединений, разъем RCA также использовался для аналогового композитного видео и некритических радиочастотных приложений.
Совместимость шнуров и входов. Порты
Для подсоединения мониторов к компьютерам обязательно требуется кабель для совмещения их разъёмов. Для двух дисплеев потребуется столько же кабелей подходящего типа.
Разъёмы могут быть следующими:
VGA. Ещё несколько лет назад это был стандартный разъём для большинства мониторов и компьютеров.
Сейчас для совмещения старого ПК и нового дисплея или, наоборот, устаревшего экрана и современного устройства, может потребоваться переходник;
Рис.6. С помощью VGA-разъёма второй монитор можно подключить даже ноутбуку.
DVI. Более современный интерфейс, обеспечивающий поддержку аналогового и цифрового сигнала;
Рис.7. Интерфейс DVI.
HDMI. Разъём подходит для подключения компьютера к устройствам с чётким цифровым сигналам – например, к телевизорам и плазменным панелям.
Нередко встречается не только на ПК, ноутбуках и телеприёмниках, но даже на планшетах (в виде miniHDMI);
Рис.8. HDMI на планшете и стационарном компьютере.
DisplayPort (mini DisplayPort). Интерфейс, имеющий ряд преимуществ по сравнению даже с HDMI.
Встречается не слишком часто, однако позволяет подключать несколько экранов с большим разрешением (до 4К);

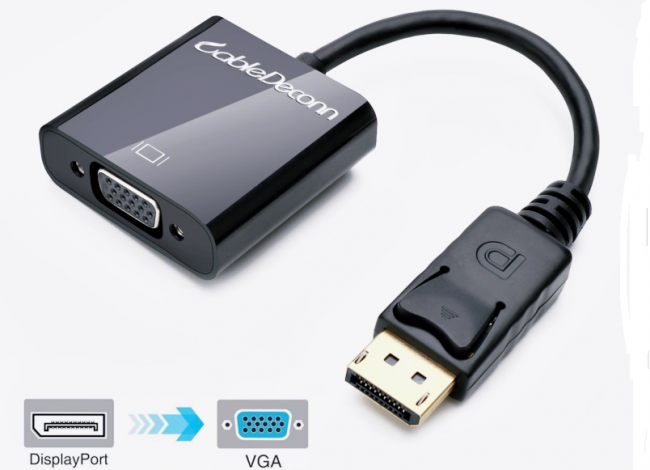

Рис.9. Переходник с DisplayPort на стандартный VGA,
USB. Стандартный порт, встречающийся на компьютерах уже больше 15 лет. Не слишком подходит для передачи качественного изображения и нечасто встречается у мониторов.
Однако решает проблему совместимости, например, для ноутбука или нетбука с отсутствующими разъёмами для видео другого типа.
В основном, подключить кабель неправильно просто невозможно из-за большого количества различий в штекерах.
Единственная проблема, которая может при этом возникнуть – отсутствие подходящих переходников. И всё, что вам понадобится – найти и купить подходящие детали.
Для ноутбуков с разъёмом для монитора задача упрощается ещё больше.
А если компьютер требуется подключить к телевизору или монитору, расположенному на некотором расстоянии, стоит пользоваться WiFi-удлинителями.
Рис.10. WiFi-удлинитель с разъёмом HDMI.
